加工定制 | 是 |
---|---|
种类 | 压力 |
材料 | 金属 |
材料物理性质 | 导体 |
材料晶体结构 | 多晶 |
制作工艺 | 集成 |
输出信号 | 数字型 |
防护等级 | IP65 |
线性度 | 0.025(%F.S.) |
迟滞 | 0.0017(%F.S.) |
重复性 | 0.0039(%F.S.) |
灵敏度 | 0.25% |
漂移 | 0.26 |
分辨率 | 0.25% |
品牌 | 哲远 |
型号 | PT124/127-35MPa |

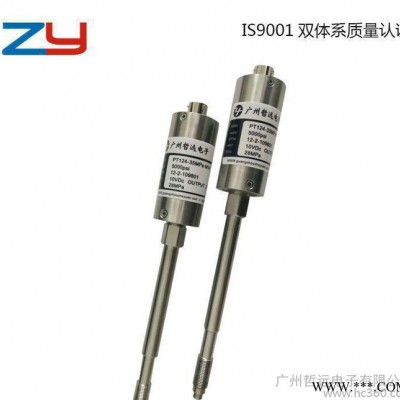

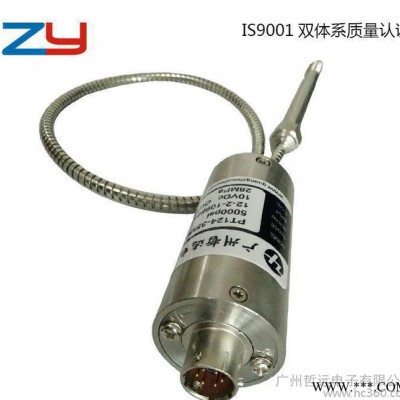

PT124/127高温熔体压力传感器.化纤无纺布熔体压力传感器采用英制1/2“-20UNF国际标准安装螺纹,应用于常规条件下的高温熔体、流体、气体的压力测量与控制领域。广泛应用于石油化工、化纤纺机、无纺布、非织造布、塑料、橡胶、挤出设备等行业。具有准确度高、稳定性好、输出信号大、动态性佳、通用性强等优点。 也称之为:锅炉压力传感器,蒸汽压力传感器,熔体压力传感器/变送器,塑料机压力传感器, 塑料机压力测控传感器,塑料机压力控制仪器,经济型高温熔体压力传感器,经济型高温熔体压力传感器。
PT124/127高温熔体压力传感器.化纤无纺布熔体压力传感器项 目 参 数
压力量程 中小量程:0 ~ 0.5MPa / 1MPa / 2.5MPa / 5MPa / 10MPa 之内任选;
常规量程:0 ~ 15MPa / 20MPa / 25MPa / 30MPa / 35MPa / 40MPa / 50MPa 之内任选;
超大量程:0 ~ 60MPa / 70MPa / 80MPa / 100MPa / 150MPa 之内任选;
准确度:±0.25% FS 、±0.5% FS(默认);
输出信号 :2mV/V、3mV/V、3.3mV/V ;
供电电压 :10(6~12)VDC
PT124/127高温熔体压力传感器.化纤无纺布熔体压力传感器信号引出
六芯镀金进口接插件;五芯接插件
校准方式 80% FS;
探头耐温 400 ℃;
温度漂移 ≤ 0.3 MPa / 100℃;
电气连接 五芯传感器专用接插件(SX12);
机械连接 默认采用英制1/2“-20UNF 螺纹;
防腐耐磨涂层 适用于高浓度粗糙介质的压力测量,可提高使用寿命3~5倍 (可选配置);
测温配置 此型号无测温配置。如需测温测压一体请参阅PT131系列。
一、 PT124/127高温熔体压力传感器.化纤无纺布熔体压力传感器安装前注意事项
1.传感器的安装
传感器的膜片是**容易损坏的部位,在安装之前请不要随意脱落其保护帽,同时在安装时要注意保护传感器的膜片。安装孔的加工要根据安装孔尺寸图及尺寸表的技术要求加工,避免因安装孔不标准引起的膜片擦伤影响传感器正常工作。
2.传感器的拆除
安装时要保证安装孔内没有遗留的金属异物或塑料,在清理挤出机之前应将所有的传感器从机器上拆下。只有当聚合物成灼热的熔融状态下才能拆下传感器,拆下后立即用软布将传感器探头膜片擦净。同时可以提供安装孔的专用清洁工具来清理残留在孔内的物料以方便下次安装。
3.关于启动
设备启动前要保证充分的加热和熔化时间,以确保挤出机械工作前传感器的膜片部位的所有物料都处于熔化状态。
4.安装位置
传感器的探头部分可耐高温,但是外壳耐温需在80℃以下,所以在安装使用过程中一定要注意将安装好的传感器外壳部分固定在室温环境中。外壳与高温区域隔离有利于提高传感器的测量精度和使用寿命。
5.PT124/127高温熔体压力传感器.化纤无纺布熔体压力传感器过载影响
在实际压力控制过程之中**在额定压力之内,虽然传感器有一定的过载能力,但长时间的过载将影响传感器的测量精度和使用寿命。
6.传感器的电气连接
在电气连接过程中,变送器的信号输出连接电缆必须单独通过布线槽进行连接,避免现场的干扰。
