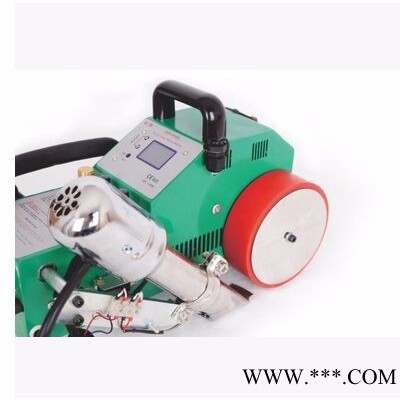

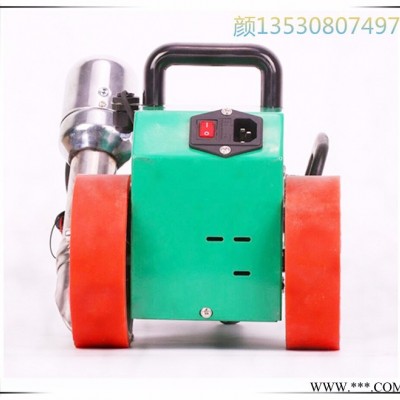

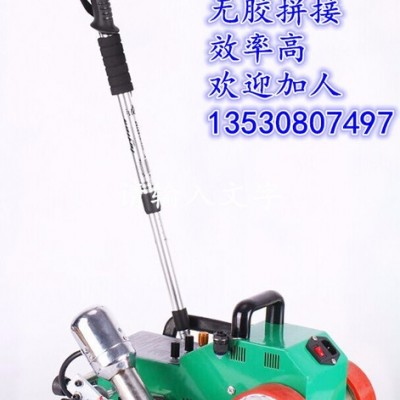

操作使用说明书
（仅供参考）
本产品为针对PVC、PE、DHPE、LDPE、EVA、Pp等可热熔性涂层膜材质平面的拼接而设计。针对目前喷绘行业的现状，巨幅画面需要分次打印然后拼接，一般画面需要包边处理，这些工作都不可避免地使用到喷绘布拼接机。
原始拼接方式为502类胶水，缺点非常明显:（1）费用高。一中型喷绘公司每年胶水费用都高达上万元，拼接工人工资更是高额支出。（2）速度慢。特别是冬季，气温低粘合效率低。（3）工作环境恶劣。胶水不仅异味大，而且还会残留到员工的手上和衣服上。（4）户外喷绘布胶水拼接经日光照射容易起泡发皱，胶水凝固后发硬，影响美观折迭和打包。
我司拼接机在拼接喷绘布方面优势显着：不使用胶水，每小时耗电仅1.5度左右，每分钟可以拼接8-15米，只需一名员工伺服机器，由于采用热熔压合原理拼接，拼接效果好。拼接20秒后就可以卷起，节省空间。速度和温度可以根据喷绘布的薄厚进行调节，以适应不同类型的材料。
产品优势
1.数字恒温控制，配有温度传感器，采用先进PID技术，温度控制精度可达±1℃，拼接更均匀，温度范围为20℃-700℃。
2.配备交流风机，风力强劲，寿命更长，风速60-100%可调。
3.采用高性能开关电源，电磁兼容性好，质量更可靠。
4.设置自动休眠功能，对机器多层保护。
5.本公司是自主研发，拥有核心技术，质量可控！
技术参数
| 电压/频率 | 220V / 50 Hz |
| 整机功率 | 800-1600W |
| 风量 | 21m3/h |
| 风压 | 2500 Pa |
| 温度范围 | 20-700℃ |
| 焊接速度 | 0.8-9.5 m/min |
| 焊接厚度 | 0.2-2mm |
| 最大焊接宽度 | 3-4cm |
| 净重 | 18Kg |
| 外形尺寸 | 485×285×280mm |
| 防触电保护类别 | I |
注意事项
| |
警告： |
|
|
| | 危险！在拆开自动拼接机前请确认已关机并拔掉电源插头，以免被内部裸露的电线或组件带电伤人。 |
|
| | 自动拼接机运行时产生高温，在危险场所使用不当有可能引发火灾及爆炸，应远离易燃、易爆物品和可燃性气体。 |
|
| | 使用中切勿触碰热风风嘴以免造成烫伤，待完全冷却后再挪动移放机器。 |
|
| | 只能选用带保护接地的电源插座，未能作到可靠接地保护，可能导致触电事故。必须选用带有保护接地的电源线。 |
|
|
注意： |
|
|
|
| 电源电压必须与拼接机机的额定电压相符，并可靠接地。 |
|
|
| 为保证使用者的安全和设备可靠运行，在施工现场电源必须安装稳压电源和漏电保护器。 |
|
|
| 拼接机必须在人工操纵下运行使用。热风嘴的辐射热有可能引燃易燃的材料。 |
|
|
| 严禁拼接机在水中、泥泞的场地上施工使用，避免浸水、雨淋或受潮。 |
|
|
| 拼接机用毕后，应先关掉温度开关，即把黄色旋钮旋到off，开始降温，待温度低于50℃，方可关掉电源开关。 |
操作步骤
1.首先把画面拉紧拉平，对好搭接缝（2-4cm）,用胶带或胶水固定在地面上。

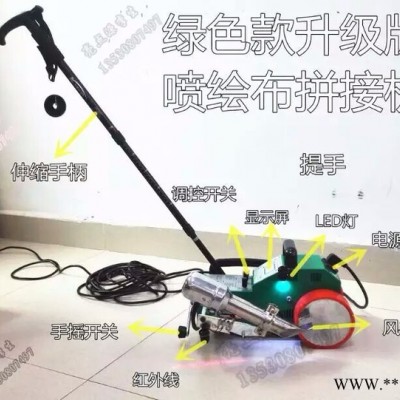

2.接通电源，左转手柄，直至热风嘴与胶轮处于直线状态，再右转黑色旋钮，调节速度，一般把旋钮上的标记指向2的位置，设定完毕，右旋手柄直至热风嘴与地面脱离，行走即停。
3.设定温度。打开温度开关（右旋金色旋钮听到咔嚓声后再顺着钮到底），按▲升温，按▼降温，根据布的薄厚和耐温性设定你需要的温度，一般情况在300-350℃之间，或者取些布材，对准风嘴，立即熔化即可，绝对不能出现烧焦现象，这时的温度也就是你所设定的温度。
4.温度和速度调试好后，把机器右轮的外沿与搭接缝的外沿靠齐放置等待实际温度与你设定的温度接近时，左旋手柄直至热风嘴完全嵌入到拼接缝里，机器就自动行走了，拼接开始。
5.在拼接过程中，若出现烧焦拼接物时，首先把速度提高一点点，或者把温度设定低（二者选一）即可避免熔坏拼接物了。但是绝对不能急速调节，否则机器速度过快，造成机器无法直行，给心理造成恐慌，或者无法粘接和损坏画面。
6.使用前，根据你的材质找准温度和速度的配合参数再使用。慢了会烧坏画面，快了会粘接不牢，所以温度和速度配合至关重要。
7.拼接完毕后，右旋手柄，直至热风嘴完全脱离画面，然后关掉温度开关（即左旋金色旋钮，听到咔嚓声即可）。静止立刻拔掉电源插头和关闭电源，造成余热损坏热风机，造成损坏设备。一定待机器实际温度降至最低时，才能拔掉电源插头和总开关。
8.严禁雨天使用，工作场地要干燥、平整，注意防火。设备要专人负责，专人操作，严禁不懂乱用。设备工作电压为：110V—220V(两种)严禁私自拆机，否则后果自负。
维修与保养
| 故障 | 排除方法 |
|
温度乱码、实际温度不显示 | 检查温控探头是否搭铁，应与风嘴保持悬空；查看探头是否断裂，检修传感器线。 |
| 不升温 | 检查发热件是否熔断，更换加热件。 |
| 无电源 | 检查接线是否牢固、保险管是否爆裂。 |
| 划伤画面 | 调整风嘴平行度，让风嘴右外侧离地面1mm |
| 速度失控 | 更换电位器（即黑色旋钮） |
| 焊接不牢 | 提高温度或降低行走速度，调整风嘴与地面的平行度。 |

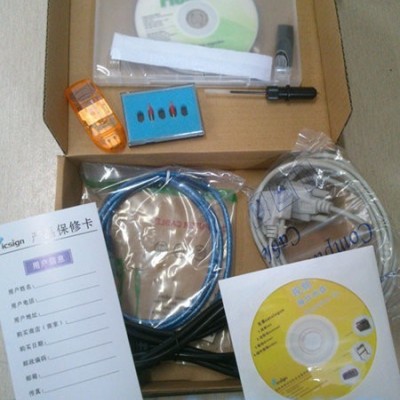

随机配件：10m电源线一根，备用加热件一只，扳手一枚，说明书及操作视频光盘一套。
本机整机保修期一年，热风机和加热件部分为消耗品，不在保修范围内，但有责任为您提供配件，费用自理。
产品若有改动，恕厂方不另行通知，请垂询当地经销商。产品说明仅供参考，不具备合同法律效力，最终解释权归本公司所有。
维修设备需切断电源，并由专业技术人员检修。
注意：
在关机前一定要把黄色加热开关（黄色旋钮）逆时针关掉到“咔”的位置，待实际温度降低到50℃以下，再关掉总电源，否则易损坏机器。
Caution:
Before the shutdown , worker must take the yellow heating switch (yellow knob) counter-clock wise to turn to the "click" position , till the actual temperature drop below 50℃, and then turn off the main power supply, or it will do damage to the welder.
使用前一定要详细阅读说明书和光盘资料！
Be sure read the specification and CD carefully before used welder.
休眠：
当出现休眠状态时，可以按“恢复”键或者操作一下拼接动作，即可启动机器。
