| 等离子源 | 根据客户需要 |
|---|---|
| 安装占地 | 2*3米 |
| 系统 | 上海交大 |
| 驱动方式 | 自动 |
| 电机 | 步进电机 |
| 有效切割范围 | 1500*3000mm |
| 传动方式 | 齿轮齿条传动 |
| 产地 | 江苏 |
| 产品别名 | 便携式切割机 |
| 电流 | 交流 |
| 动力形式 | 等离子 |
| 空载电压 | 220V |
| 控制方式 | 数控 |
| 类型 | 等离子切割机,数控切割机 |
| 频段 | 高频 |
| 频率 | 50 |
| 驱动形式 | 自动 |
| 认证 | CE |
| 售后服务 | 一年保修 |
| 输入电压 | 220V |
| 外形尺寸 | 2000*3500mm |
| 用途 | 切割 |
| 最大切割厚度 | 200mm |
| 执行质量标准 | 企业标准 |
| 作用对象 | 金属 |
| 作用原理 | 脉冲 |
| 品牌 | 亚鸿 |
| 型号 | YH1530 |
| 加工定制 | 是 |
| 额定输入电源容量 | 6KW |

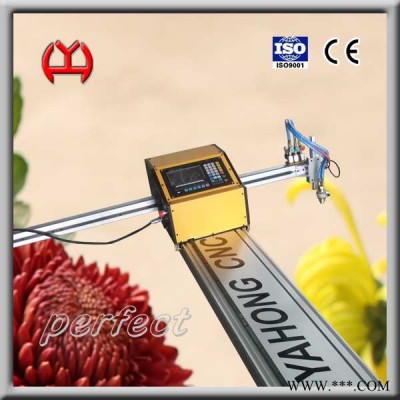

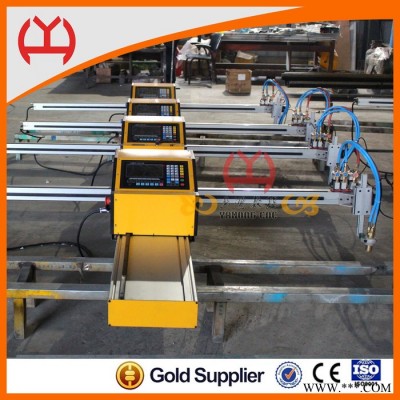

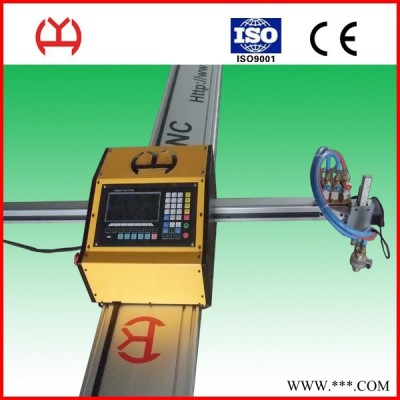

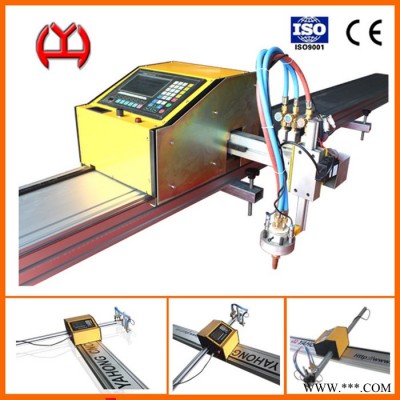

一、产品的特点及适应范围 便携式数控切割机整体小巧微型结构，是替代手持式火焰切割设备、手持式等离子切割装置、仿形切割机以及半自动切割小车的理想的升级换代产品。使用与切割小车一样灵活方便，随意搬移不占固定场地，是专门用于金属板材下料的数控设备。适用于适内外切割，能实现对各种金属材料按任意图形下料切割。割口粗糙度可达25（▽3），切割后的割面一般情况下不需要进行表面加工。具有自动化程度高、使用方便、精度高、可靠性高、价格低，操作、维护非常简便等优点，广泛适用于机床制造、石化设备、轻工机械、造船、压力容器、工程机械、矿山机械、电力、桥梁建筑、航空航天、钢结构等行业。 二、控制系统优势： 1、抗等离子干扰能力：机箱采用全钢防磁结构，系统高可靠设计,配合全光耦隔离控制，使其具有**的抗等离子、抗各种磁电干扰的能力。 大家知道因为等离子电源具有很强的电磁辐射，如果设备的抗干扰能力不强**会出现死机和切割误差，还有偏位或者电机卡死。如果出现这样严重的情况**会使切割效果不佳，浪费材料，而且影响设备使用寿命。我们使用的是行业性专业等离子/火焰切割控制系统，具有**强的抗干扰能力，机器运行稳定。可以抵抗任何电磁干扰。而且对等离子也无选择，高中低档都可以用，电流再大也不怕。 2、独特的切割功能：具有割缝自动补偿，断电续切、连续回退、断点恢复，随意定位切割等功能。如果不具备这些功能，出现断电或者切割不透和漏切得情况，可以从这点开始重切，不必从头再切，这既可以节约时间又不浪费材料，从而提高了工作效率。
3、脱机切割功能：因为有的设备必需电脑联机操作的。您知道加工现场的环境是非常恶劣的，对电脑的影响非常大，一旦电脑出现死机的情况，对加工也是不利的。我们的设备是脱机操作的，无需电脑的支持。 4、具有钢板校正功能，如果我们的钢板放斜了，系统可根据材料的摆放进行自动定位，帮我们节省材料，避免不必要的浪费。节约资源，节约了成本。
5、系统的操作显示，采用逐级功能窗口提示方式，一目了然，简单易学。 6、7寸高分辨率液晶屏，蓝底白字，动/静态加工图形显示，图形放大或缩小，放大状态下动态跟踪切割点。 7、全中文或英文菜单系统，方便国内外客户操作使用。 8、支持EIA代码（G代码）及Fastcam,SmartNest TYPE3等各类套料软件。 9、我们做好的文件可以在系统上直接进行图形比例，旋转，镜像，矩阵排列，方便用户，节省用户重新排版时间。 10、开机自诊断所有的IO状态和按键状态，方便我们检查和排除故障。 11、前置U盘接口，方便程序传输和系统升级。并且我们还专门配备了抗干扰USB延长线，防止系统U盘接口因长时间多次拔插而毁坏。 12、一次性可导入导出多个文件，节省读盘时间。 13、日期、星期、时钟显示。 14、具有参数备份功能，防止因操作不当而导致参数丢失，可随时恢复系统参数，让您放心使用。 15、在线升级功能，帮您随时更新系统，使用新功能 16、支持氧燃气，等离子，喷粉和演示4种模式。 17、各类加工参数齐全，可满足不同工艺。 18、氧燃气和等离子输入输出分开控制，互不干扰。 19、支持边缘切割，减少穿孔次数，从而保护割咀，节省时间，提高效率，降低成本。 20、运动中可根据切割情况，实时加速减速。 21、根据钢板的厚度，在转角处可自动限速，有效防止过烧，保证切割质量。 22、Dsp高速高精度插补控制，高速运行，运行平稳，噪音低。 23、选行和选号功能，可根据我们的需求从任意点切割。 24、任意设定起始速度，升降速时间 25、“偏移切割”功能，避免因排料计算错误而造成的板材浪费。 26、可设置不同的管理权限和相应的密码，维护管理层的权益。 27、可远距离遥控进行前后左右和切割运动开始，停止等动作。（选配） 三、套料软件的特点： 1、可进行割缝自动补偿，自动识别内外切割，自动生成引入引出线。合理排续，内孔优先。 2、可根据实际切割要求，随意更改引入引出线的位置，更改切割方向和切割顺序**大限度的减少热变形。 3、可以同一版面排列各种图形，使钢板达到**大利用率。 4、可以进行共边切割，减少切割线条，省时省料。 5、排好版后，可进行仿真模拟 6、可定钢板的任意角为原点 四、机械结构特点： 1、机座采用高强度铝合金拼装合成，稳定性好，不变形，美观大方。 2、全新组合式机箱结构设计，横臂与主控台以及机械与数控部分可分解和组合。机箱外部配有USB接口，控制电缆线接口，等离子起弧接口，机箱内为避免温度过高加配风机冷却，保证机器工作稳定运行。 3、横梁采用特制铝合金工业型材，重量轻，不变形。横梁可拆装，方便了现场转移和包装运输，并可保证横梁垂直度无变化 4、更人性化的主控台，直接面对切割现场**大限度的拓宽了工作视角 5、行走部分采用精密无间隙齿轮、齿条传动，保证精度，消除了间隙。 6、电机采用步进电机驱动技术，并采用高细分驱动器，精度高、运行平稳 7、横梁上部增加不锈钢方管，方便等离子电缆线的固定，更加人性化。 五、产品主要技术性能指标： 1、切割形状：可编程切割直线和圆弧构成的任意平面形状钢板零件； 2、切割方式：等离子/火焰 3、驱动方式：单边驱动 4、切割精度**标准JB/T10045.3-99（±0.5MM） 5、控制精度：±0.001MM 6、切割速度：0-4000mm/min 7、切割幅面：横向切割1500MM，纵向切割：2500MM 8、轨道长度：横向导轨：2000MM，纵向导轨：3000MM 9、割炬配置：标配火焰割炬1套，可以根据客户需求装配火焰、等离子两 10、切割厚度：火焰切割8-200MM 等离子切割：根据客户所配等离子大小而定 11、安装方式：组合安装，可随意移动，不占固定场地，也可放在钢板上直接切割 12、点火装置：自动点火 13、调高装置：电动调高（标配） 弧压调高和电容调高（选配） 14、数控编程：支持Auto CAD/Solidworks/CAXA/Type3等 15、文件传输：U盘传输 16、切割气体：氧气+丙烷或**、煤气 17、电源电压：220V 50HZ 18、工作环境：温度：-10℃至+60℃，相对湿度：0-95% 无凝结。 六、商务条款及售后服务： 1、包装方式：纸箱包箱 2、运输方式：汽运 3、付款方式：款到发货 4、供货方式：现货供应 5、售前服务： 为用户提供相关数控切割技术专业指导及技术咨询； 根据用户设备使用环境和要求提供相关采购建议。 6、售中服务： 7、售后服务： 随机附带教学光盘; 网上即可参加培训; 远程协助,遇到问题随时解决,带给您全新的服务理念 1、整机质量保证期1年。 2、 在质保期内，因卖方所供设备制造质量问题出现设备故障时，卖方在接到买方通知后，3小时内作出应答，协助买方解决问题；若需现场服务，确保48小时内到达现场，免费予以排除故障、修复或更换零部件 3、在质保期内，因买方使用不当原因出现设备故障时，卖方帮助排除故障、 修复或更换零部件，需更换零部件时，酌情收取成本费。 4、在质保期满后，出现设备故障时，卖方同样在接到买方通知后，3小时内作出应答，赶到买方现场，及时处理解决，保证提供终身服务，但由买方承担相应差旅费和配件成本费，实报实销。 七、部分客户案例： 苏州市久裕建设工程有限公司 成都法宝玻璃钢铁件加工制造部 徐州恒熙工程机械厂 新疆思路外贸 宿迁金开机械有限公司 灵壁县新振农具修造厂 扬州江润科技有限公司 世旼伟德（无锡）机械制造有限公司 舟山市安基机械有限公司 滕州市宝瑞机械有限公司 山西天江水泵制造有限公司 江苏精科智能电气股份有限公司 滕州市锐强机械有限公司 徐州市永佳公共设施 ·······
