| 工作压力 | 45mpa |
|---|---|
| 喷嘴直径 | 1.02mm |
| 规格 | 1000*450*600mm |
| 电动机功率 | 50KW |
| 电流 | 直流 |
| 定位精度 | 10 |
| 工作形式 | 切割 |
| 空载转速 | 1500 |
| 控制方式 | 自动 |
| 频段 | 高频 |
| 样式 | 便携式 |
| 用途 | 切割 |
| 作用对象 | 钢 |
| 作用原理 | 逆变 |
| 品牌 | 山东优选机械 |
| 型号 | QSM-50-15-BH |
| 加工定制 | 是 |
| 切割精度 | 10 |
| 切割缝隙 | 3 |
1 产品概述
1.1产品用途

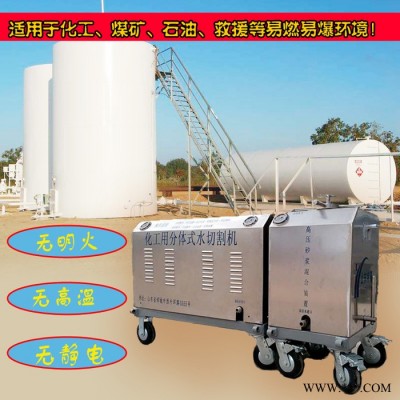

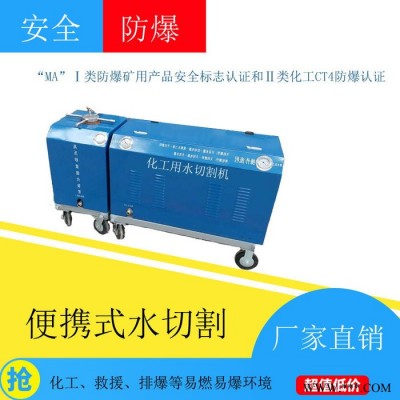

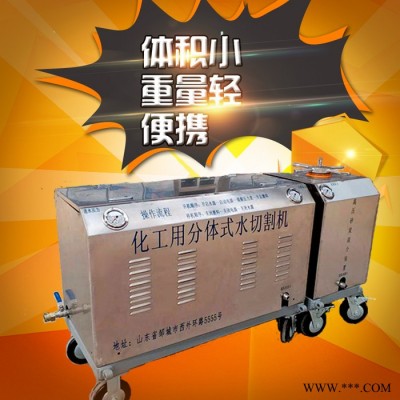

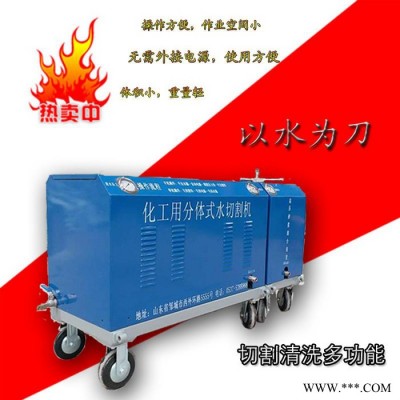

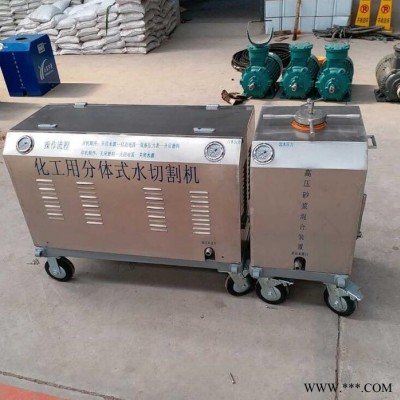

QSM-50-15-BH 化工用分体式水切割机，是在化工实施作业的设备。

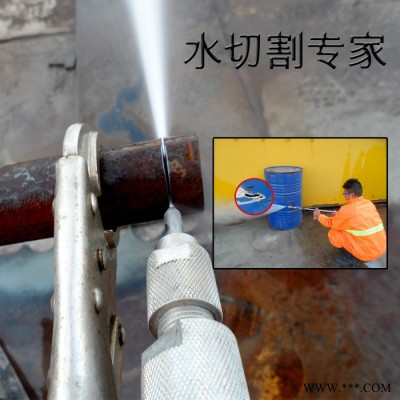

该设备可切割厚度在0.1mm ~100mm内的任何材质（玻璃钢、金刚石及特种硬质合金除外），应用于矿下设备拆除、维修过程中的切割作业和除锈作业。
注：QSM-50-15-BH 化工用分体式水切割机，属主机部分，它需要辅助切割枪协助其完成切割作业,。
1.2 产品执行标准
Q/YH 001-2017 DSM-4.5-15-B型多功能分体式高压水射流装置
1.3.1 环境要求：
——使用环境：
——环境温度：0℃~ 50℃
——空气湿度：不超过95%（温度为25℃时）
——海拔：不超过3000m
1.3.2 电力要求
电压；380/660V 或660/1140V；功率：15KW
1.3.3 工作介质要求
系统使用的介质为清洁水；不允许使用酸性、碱性或腐蚀性的液体。具体的水质要求如表1所示。
13.4 进水要求：
——进水温度：0℃~ 50℃
——进水压力：0.1 ~ 6MPa
——进水流量：≧10L/min
1.3.5 磨料要求
磨料规格：80#（45目~110目）。
| 项 目 | 单位 | 参数值 | ||
| 工作压力 | MPa | 45 | ||
| 喷嘴直径 | mm | 1.02 | ||
| 切割速度（10mm厚钢板） | mm/min | 10 | ||
| 除锈速度 | ㎡/min | 1 | ||
| 噪声声压级 | dB（A） | ≦90 | ||
| 外形尺寸（长×宽×高） | 高压动力保护系统 | mm | 1000X450X740 | |
|
| 高压砂浆混合系统 |
| 400X450X820 | |
| 设备重量 | 高压动力保护系统 | kg | 200 | |
|
| 高压砂浆混合系统 |
| 90 | |
| 高压水泵 | 电动机型号 | - | YBK3-160L-4 | |
|
| 功率 | kW | 15 | |
|
| 电压 | V | 380/660V （660/1140V可选） | |
|
| 电流 | A | 30.1/17.4 17.4/10.1 | |
|
| 过滤器容积 | L | 8.4 | |
|
| 水泵流量 | L/min | 11 | |
| 磨料罐 | 磨料罐 | 容积 | L | |
|
|
| 磨料类型 | - | |
|
|
| 磨料粒度 | 目 | |
|
|
| 磨料流量 | Kg/min | |
| 主机和砂浆混合装置分离距离 | m | 300 | ||
