| 型号 | 钣金激光切割机 |
|---|---|
| 电流 | 直流 |
| 控制方式 | 数控 |
| 是否可定制 | 是 |
| 作用对象 | 钣金 |
| 品牌 | 润信 |
| 加工类型 | 激光切割 |
| 钣金材质 | 铝型材 |
| 加工周期 | 1-3天 |
| 加工产品范围 | 五金配件制品 |
卡哇伊
一、 设备配置、参数
1、主要配置
| 序号 | 项目 | 项目和牌号 | 备注 |
| 1 | 主机 | RXJG-500-3015 RXJG-750-3015 RXJG-1000-3015 RXJG-1500-3015 | 加工幅面：1.5×3M(3～6) 激光功率：500W、750W、 1000W、1500W 进口光纤激光器 |
| 2 | 精密齿轮齿条 | 台湾YYC |
|
| 3 | 精密减速机 | 台湾APEX |
|
| 4 | 精密直线导轨 | 台湾上银 | 也可选配台湾银泰系列 |
| 5 | 激光切割头 | 昆山普雷斯特 | 也可选配美国LASER MECHAISMS |
| 6 | 控制系统带激光切割专用套料软件 | 上海柏楚 |
|
| 7 | 伺服电机 | 台湾台达/日本安川 |
|
| 8 | 床身、控制柜、操作台 | 洛阳润信 |
|
| 9 | 激光发生器 | 美国IPG/罗芬 | 也可选配国产瑞科 |
| 10 | 循环冷水机组 | 东露阳 | 也可选配汉立、同飞等 |
| 11 | 辅助气体控制系统 | 洛阳润信 |
|
2、主要参数
| 技术指标 | 技术参数 |
| 激光波长 | 1080nm |
| 额定输出功率 | 500W/750W/1000W/1500W |
| 瞄准定位 | 红光指示 |
| 有效加工面积 | 1500mmX3000mm |
| Z轴行程 | 100mm |
| X/Y/Z轴定位精度 | ±0.05mm |
| X/Y/Z轴重复定位精度 | ±0.03mm |
| 碳钢最大切割厚度 | 根据激光器功率 |
| X、Y轴最大定位速度 | 100m/min |
| X、Y轴最大加速度 | 0.8g |
二、机床工作环境要求
| 工作环境温度 | -10℃～45℃ |
| 相对湿度 | ＜90%无冷凝 |
| 周边环境 | 通风，无较大振动 |
| 电源电压 | 3×380V±10%/220V±10% |
| 电源频率 | 50Hz |

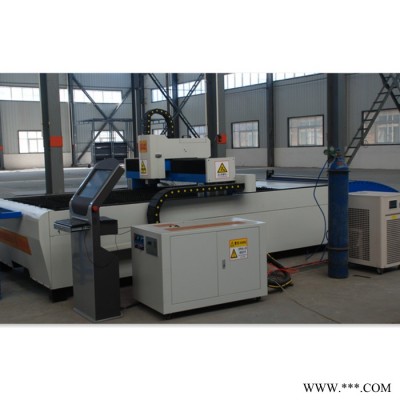

三、设备介绍
1、主机系统
机架采用框式焊接结构，整体刚性好、强度高；横梁体采用轻量化设计，具备良好的加速性能，经过数控龙门铣床精密加工,确保运动精确。
焊接件进行时效处理消除焊接应力，有效防止结构变形。
专门设计的电气控制柜采用全密封结构，避免灰尘进入，电气系统运行可靠。
采用台湾HIWIN方形精密直线导轨，定位精度高，磨损少；能长时间维持高精度，组装容易并具互换性。
纵横向均采用进口高精度斜齿轮齿条驱动，配备高精密减速机和交流伺服系统，实现高精确定位传动。
2、激光器
采用世界先进的光纤激光器，其性能稳定、产品整体质量得到安全保障
(1) 光纤激光器电－光转化效率高，转换效率达30%以上，中功率光纤激光器采用水冷，可大幅度节约工作时的耗电，节省运行成本，达到最高的生产效率；
(2) 激光器运行时仅仅需要电能，不需要产生激光的额外气体，具有最低的运行和维护费用；
(3) 光纤激光器采用半导体模块化和冗余设计，谐振腔内无光学镜片，不需要启动时间，具有免调节、免维护、高稳定性的优点，降低了配件成本和维护的时间，这是传统激光器无法比拟的；
(4) 光纤激光器的输出波长为1.06微米，是CO2波长的1/10，输出的光束质量好，功率密度高，有利于金属材料的吸收，具有卓越的切割能力，从而使加工的费用最低;
(5) 整机光路由光纤传输，不需要复杂的反射镜等导光系统，光路简单，结构稳定，外光路免维护。
3、切割头
切割头配置最灵敏的柏楚电容式非接触式自动跟踪系统，可以调整最佳的焦距、保证整板最佳的切割效果，避免了材料不平整时，焦距变化问题引起的材料报废。
切割头中含有保护镜片，使聚焦镜等贵重的易耗品消耗量极少；由于该切割头配有非接触传感装置，在系统的控制下，能够实现稳定的Z轴浮动功能，直接消除了板材不平对切割质量的影响。
4、冷却系统
采用东露阳光纤激光专用冷水机组冷却激光器，满足光纤激光器腔体及出光口的恒温需求。
高洁净的循环水系统，配套过滤装置。
5、辅助配气系统
辅助气体控制系统由过滤器、气动元件和管路组成。辅助气体控制系统采用集中控制，不同的辅助切割气体由控制系统切换，并可调节压力的大小。
压缩空气经过干燥过滤处理后可以使用（除水、除油、除尘）。
6、辅助制造系统
上海柏楚激光切割专用数控系统可以提供图形处理、参数设置。自定义切割过程编辑，模拟，排序及空走和加工等。
四、数控系统
硬件配置：
l USB2.0接口，支持U盘读写；
l 控制轴数：2轴联动直线和弧线插补；
l 控制电机：伺服电机
l 可编程输出：7路
l 可编程输入：16路
l 有断电保护功能，抗干扰性能强；
软件特点：
l 全中文菜单，直观简洁，短时间可掌握操作方法；
l 根据需求存储任意多个加工文件；
l 实时运动和切割状态显示；
l 支持AI、DXF、PLT等图形数据格式，接受Mater Cam、Type3、文泰等软件生成的国际标准G代码，导入DXF图形时，直接提取AutoCAD文字轮廓；
l 系统调入图形图像数据后，可进行编辑排版（如缩放、旋转、对齐、复制、组合、平滑、合并等操作）；
l 对导入的数据自动进行合法性检查，如：封闭性、重叠、自相交、图形之间距离检测；
l 根据切割类型（阴切、阳切）、内外关系、干涉关系，自动计算切割图形的引入、导出线；
l 根据加工工艺需要，可任意修改图形切割开始位置和加工方向，同时系统动态调整引入引出线位置；
l 文件导入时自动优化加工顺序，同时还可以手工调整，减少加工时间，提高加工效率；
l 选择图形输出，支持在任意位置加工局部数据，对补料特别有用，同时可以使用裁剪功能，对某个图形的局部进行加工；
l 独特断点，加工过程可以沿轨迹前进、回退，灵活处理加工过程遇到的各种情况；
l 根据加工图形、原材料大小，进行自动套料（可选功能模块）
机器功能特点
全时切割，高效切割，高质量切割，高材料利用率。卡哇伊
