供应嘉扬科技低发热低振动DN2722M高压步进驱动器交流220V 7.2A灌胶机，中型数控机床，激光切割机专业高压驱动器

公司拥有一支追求卓越、勇于创新、经验丰富的研发和销售团队，以科技为先导、不断创新、为客户提供高性价比、高可靠性的产品和最满意的服务。我们立足国内市场，面向国际市场，以自己的精湛技术和研究为核心，并汇集世界各种先进技术和资源，构造自己的技术核心，生产领先国内的工控产品,打造国内外知名品牌。

嘉扬科技以追求高品质的产品为首要目标。我们的产品均获得了ISO 9001 与ISO 14001 国际认证和中国质量认证中心颁发的3C 认证。我们在产品开发、制造阶段都坚持严格的品质管控，确保每一台出厂产品质量可靠、运行稳定。

经过孜孜不倦的努力，嘉扬科技的产品应用已覆盖工业自动化的各个范畴，形成了包括金属加工、电子装备、数控机床、纺织印刷、雕刻机、激光打标机、激光内雕机、广告喷涂等几十个工控行业的系统应用方案。我们坚持深入了解各个应用领域的技术特点、性能需求及发展动向，不断改进产品性能，确保我们的每一款产品都能达到甚至超越客户的预期。同时，我们不断完善服务的质量和效率，不断了解客户需求，持续跟踪客户发展，不断向客户学习，通过服务来完善产品的满意度。通过改进和创新快速满足不断变化的客户需求，为客户提供满意的服务。

我们将坚持做一流的产品，提供优质高效的服务，并不断创新，推出新产品，以顺应市场的发展需求。与您携手，共赢未来！

网址：www.szjayng.com

免费咨询电话：18682026639

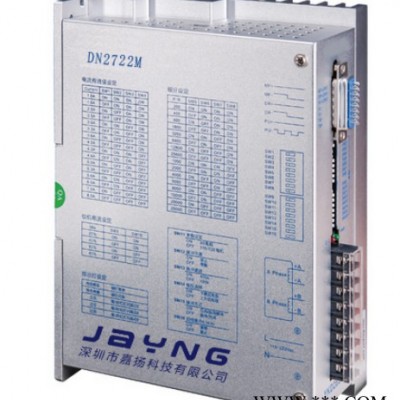

DN2722M 是基于DSP 控制的两相步进电机驱动器。它是将先进的DSP 控制芯片和独特的控制电路结合一起所构成的新一代全数字步进电机驱动器。驱动电压为AC110-220V，适配电流在7.0A 以下、外径86-130mm 的各种型号的两相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，几乎没有震动和噪音。定位精度最高可达40000 脉冲/转。该产品广泛应用于雕刻机、中型控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上

特点

● 高性能、低价格

● 设有16 档等角度恒力矩细分，最高分辨率40000 脉冲/转

● 最高反应频率可达500Kpps

● 步进脉冲停止超过100ms 时，线圈电流自动减到设定电流的一半

● 光电隔离信号输入/输出

● 驱动电流1.2A/相到7.0A/相分16 档可调

● 单电源输入，电压范围：AC110-220V

●掉电相位记忆功能（设备由于意外或人为原因掉电、关电，系统自动记忆相位）

●I/O 信号,所有输入信号均通过光电隔离，信号电平5～24V 电平兼容

●脉冲平滑功能，使电机低速运行更平稳，平滑等级可设定

●电机电感量可调，发挥步进电机最大效能

引脚功能说明

注：本驱动器信号电压5～24V 兼容，当上位机为24V 电平时，用户串联1-1.5KΩ电阻，可提高抗干扰性

电流设定

驱动器工作电流由DIP-1 端子设定，运行电流为正常工作输出电流设置开关（注：本驱动器电流值为有效值）

细分设定

驱动器细分由DIP-2 端子设定，共16 档，由6 位拨码开关的前四位分别设定（后两位为功能设定）。附表如：细分数(脉冲/转)

常见问题及处理办法对照表

注意事项：

1、输入电压不能超过AC270V；

2、输入脉冲信号下降沿有效，上升沿控制需要设置驱动器内部参数；

3、驱动器温度超过75 度时驱动器停止工作，故障指示灯ALM 亮，直到驱动器温度降到50 度时，驱动器需要重新上电才能恢复工作。出现过热保护请加装散热器；

4、过流（负载短路）故障指示灯ALM 亮，请检查电机接线及其他短路故障，排除后需要重新上电恢复；

5、无电机故障指示灯ALM 亮，请检查电机接线，排除后需要重新上电恢复；
