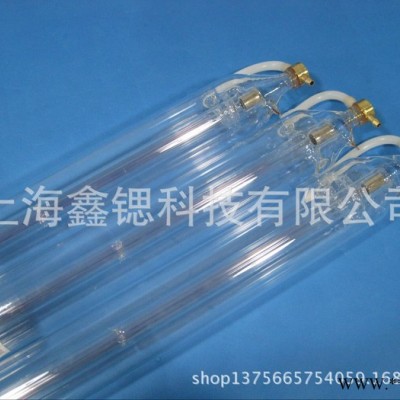

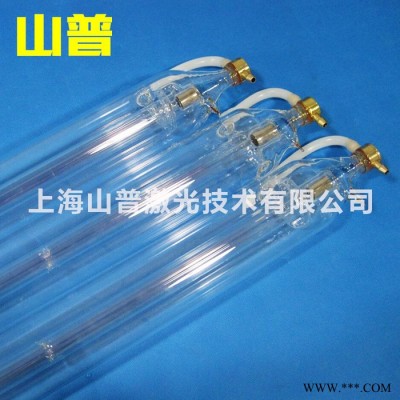

激光切割机激光管 上海山普100W激光管 亚克力激光管 布料激光管

本器主要由硬质玻璃、谐振腔、电极三部分组成。

1．硬质玻璃部分；本部件由 GG17料烧制成放电管、水冷套、储气套和回气管而组成。封离式CO2激光器通常为三层套管结构**里面的是放电管，中间是水净套，** 外一层是储气套，回气管是用于连通放电管和储气管。

2．谐振腔部分：本部件由全反镜和输出反射镜组成。谐振腔的全反镜一 般以光学玻璃为基底，表面渡金膜，金膜反射镜在10.6um附近的反射率达98%以上；谐振腔的输出反射镜一般采用能透射10.6um辐射的 红外线材料锗(Ge)为基底,在上面渡上多层介质膜而制成。

3．电极部分:CO2激光器一般采用冷阴极，形状为圆筒形，阴极材料选 用对激光器的寿命有很大的影响，对阴极材料的基本要求是：溅射率低，气体吸收率小，常用的金属材料为镍。

CO2激光器的使用注意事项：

1.使用时请先接通冷却水，采用低进高出的原则，调整出水管位置，保证冷却水充满冷却管，再开启电源。要求：冷却水采用软水（蒸馏水或纯净水），并且要经常注意冷却水的水温，**高水温不得高于35**好水温保持在25℃以下，特别是夏天，一旦发现水温过高，应及时更换冷却水或停机休息一段时间；寒冷地区冷却水不得结冰，尤其是激光器停机后，不得让冷却水储留在激光管内，以免冷却水结冰导致炸裂。

特别注意：使用交流管的用户，冷却水水箱一定要接地);

2.如果制冷采用水泵，则要求保证冷却水的流量在2L-4L/分钟；如果冷却效果不好，会引起跳膜，导致功率下降。

3.根据激光器电性能参数正确选用相匹配的电源；正确分清管子的正负极（通常情况下激光管出光窗口端为负极）。

4.注意保护激光器的输出窗口，避免工作过程中（也包括调试光路过程中）产生的烟雾溅射到输出窗口外表面，防止输出窗口外表面被污染，必须配备抽烟设备。输出窗口如果被污染，功率会下降，这时可用脱脂棉或绸布蘸无水酒精轻轻擦拭输出窗口外表面。

5.在调试过程中，通过调整激光器支撑点或旋转激光器方位，以达到**输出效果，再将激光器固定。

6.请务必注意：不能拆掉电极上的细金属丝，此金属丝用于保证电极与输出窗口内表面电位相等，防止产生电弧，避免输出窗口内表面被烧坏，延长激光器的使用寿命。（注：输出窗口端为玻璃水冷套的激光光器无此金属丝）

7.避免高压电极附近堆积尘埃，影响激光器使用效果，为了防止高压静电场导致高压电极吸附颗粒，可采用绝缘硅胶对电极进行灌封。

8.激光器在使用过程中，不能有水垢在冷却管内形成，以免造成冷却水堵塞；一旦发现，可用20%的稀酸盐清洗冷却管，清除水垢。

9.激光器为玻璃制品，易碎。安装使用时，避免局部受力，尤其电极桩头不能受到横向外力作用。
