产地 | 济宁 |
---|---|
电流 | 交流 |
电源电压 | 380V |
品牌 | 赢华 |
型号 | DLZ60 |
加工定制 | 否 |
温馨提示:
由于市场价格浮动影响,以上产品价格、属性仅供参考
具体详情请咨询销售人员,
真诚期待与您的询价!!
济宁市赢华机械设备有限公司
联系电话:18653706871
![](https://www.guanggaoj.com/skin/st06skin/image/lazy.gif)
![](https://www.guanggaoj.com/skin/st06skin/image/lazy.gif)
![](https://www.guanggaoj.com/skin/st06skin/image/lazy.gif)
![](https://www.guanggaoj.com/skin/st06skin/image/lazy.gif)
![](https://www.guanggaoj.com/skin/st06skin/image/lazy.gif)

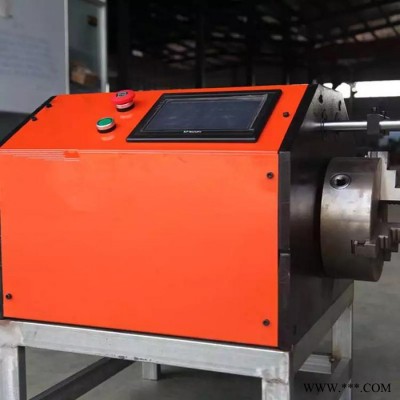

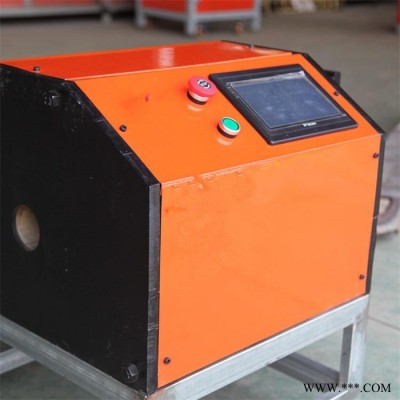

数控设备数控管子相贯线切割机是一种对钢管端部结合处作自动计算和切断的设备。该机器能应用于造船、建筑、石化、机械、冶金等行业的管道结构件的切割加工。这些行业中有大量的管道结合相贯线孔、相贯线端头,还有俗称“虾米节”的弯头,此类加工大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后又繁复的方法来进行。数控管道切割机能方便地切割此类工件,并且操作工人不须编程、输入相互配合的管子的半径、相交角度等参数,机器**能自动切割出管子的相贯线、相贯孔、以及焊接坡口,不需要人工打磨。
数控相贯线切割机采用圆柱坐标系数控,控制轴数为3轴。具有中英文界面、参数输入和人机对话功能,在线和离线自动点火、预热、穿孔功能,切割速度变化自动控制功能等。
数控管道切割机的数控控制界面以图形与数据结合,操作简单:操作人员将主管和支管的半径,相交角度,切割速度等参数输入电脑后按动“启动”按钮**能进行自动点火、预热、切割等自动操作。软件中设计了合理的切割引入引出线,使切割面的质量得到,每次切割后的参数可保存为文件,供以后相同工件使用。
数控管道切割机的切割方式可根据用户要求选择氧**气割、氧液化石油气气割或等离子切割。切割管径以及管子长度均可根据用户要求进行设计制造。
该设备的工作流程:
(1)、编程
可直接于机器上或离线编辑器编程。采用菜单式选择输入切割参数,如外径,壁厚,坡口角度,偏离,补偿数据等。同时可通过其他专业软件作无逢连接如STCAD。
(2)、管子下料
操作员从网络上或机器上启动程序,管料用吊装工具放置在管座上。
(3)、测量水平
操作员根据管子外径偏差用管座手杆调节水平。
(4)、管子锁定
用可调节之三爪自动定心夹头锁定管料外径。
(5)、开启切割
将切割头移动到管端进行切割,设备会自动按程序自动定位进行下一部切割,至根据编程完成切割程序。
二、设备用途说明
1.1主要用于各种管道系统的相贯线和端部的热切割。
1.2适用工件材料:低碳钢 (铜镍管、不锈钢管需用等离子切割)
