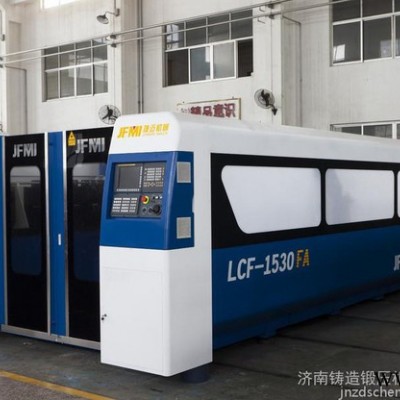

| 型号 | LCF-1530FA,LCF-2040FA |
|---|---|
| 电流 | 直流 |
| 控制方式 | 数控 |
| 是否可定制 | 是 |
| 作用对象 | 金属 |
| 品牌 | 捷迈机械 |
| 加工类型 | 激光切割 |
| 钣金材质 | 冷轧板 |
| 加工周期 | 一个月内 |
| 加工产品范围 | 五金配件制品 |
? ☆-机床结构合理、精度高、速度快 ? --机床采用飞行光路结构。切割时工作台及板材工件不动，龙门式横梁移动 ? --双边驱动、惯量小、机床动态性能和稳定性好。切割小圆精度高，拐角无变形现象 ? --最高定位速度可达到50m/min，加速度为1.5g ? --激光器与机床分离安装，光路稳定，维护方便☆-精密的运动部件保证激光切割机的运行精度 ? --机床运动机构采用进口德国REXROTH公司产精密滚珠直线导轨(H级精度)、大导程精密滚珠丝杠(T-5级精度)及日本NSK公司产精密成对轴承
? --精度高、速度快。最大定位速度50m/min，定位精度±0.05mm/m，重复定位精度0.005mm
机床特性介绍
1. 设备组成简述：
FL系列数控光纤激光切割机是济南铸造锻压机械研究所有限公司2010年最新推出的激光产品。该机型采用目前国际最先进的光纤激光加工技术，飞行光路结构，采用小惯量的齿轮、齿条传动结构。具有运动速度快，动态性能好，切割精度高，性能更加稳定，减少上下料时间，提高效率，操作方便，外形美观等优点。
本机采用落地龙门结构，双边双电机驱动。经过三维软件和有限元优化后的结构，具有惯量低、加减速性能好及高刚性的优点，最高定位速度可达120m/min。经优化的布置方式，布置合理、紧凑，占地面积小.一体式封闭防护护罩，有效隔离光纤激光对人身可能造成的辐射伤害。

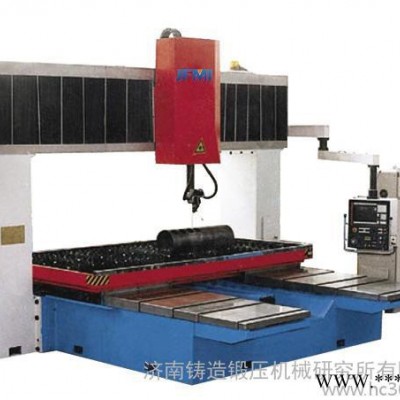

FL系列光纤激光切割机
2. 机床主要特点：
☆ 高刚性、低惯量的龙门横梁
-- 机床采用国际流行的飞行光路切割结构，切割时工作台及工件不动，机床运动性能好；
-- 龙门横梁采用航空铸铝结构，经有限元分析、优化，具有重量低、刚性高的特点，保证快速切割时的稳定性和可靠性；
-- 经退火处理的床身具有高刚性、无应力变形和优异的隔振效果；
--由进口伺服电机、低背隙减速机、高精度磨削齿轮、齿条及滚珠导轨构成的传动机构，速度快、精度高、寿命长；
☆ 高精度、高刚性的传动机构
-- 进口精密级精密滚珠导轨，高刚性滑块保证长时间运行稳定性；
-- 进口磨削精密齿轮、齿条驱动，低背隙精密减速箱，确保精度长时间运行稳定、可靠；
-- 机床配备齿条、导轨润滑功能，满足高负荷、长时间运转下传动机构高精度、高寿命、高效率的良好性能；
-- 龙门式结构保证了传动机构受力均衡、无偏载，保证整套传动机构的长使用寿命；
☆ 强大的高端数控系统
机床配备西班牙FAGOR公司数控系统及数字伺服驱动系统，FAGOR公司是全球数控系统行业著名企业，该公司产品在中国市场上占有率最高。目前在广州、北京、上海、大连等地均设有办事处，同时我公司备有库存，能及时为用户提供技术支持和备件服务。系统主要配置、功能如下：
-- 国际主流的西班牙FAGOR数控系统，功能强大；
-- 彩色液晶显示器，美观大方；
-- 全功能32位CPU数字系统，中文菜单，界面友好；
-- 具有状态显示和当前位置的显示功能；
-- 激光器功率与数控系统完全匹配：激光器的功率、脉冲频率、光闸开关、工作方式的选择以及各种辅助气体的转换可直接通过CNC进行控制
-- 后台编辑功能，可以在加工的同时进行现场编程；
-- 丰富的故障诊断系统，方便针对报警信息进行故障排查；
-- 可实现坐标旋转、变换、比例缩放、镜像加工等操作；
-- 丰富的通讯接口，与计算机直接通讯，传输零件程序文件；
☆ 高性能、低能耗的激光发生器
激光器采用美国IPG 2000W高功率光纤激光器
IPG公司是第一个开发出高功率光纤激光器并将其成功引入商业市场，在不同的工业应用领域应用推广，从小功率微加工到高功率切割焊接，地质钻探。在市场上成功销售出超过 25,000 台激光器 。
外光路导光系统：
通过光纤传输，整套系统光路自保护功能完善，具备多路闭环保护系统，激光传输路径不存在漏光现象，加工过程产生的反光进入回路能及时关闭激光器，保护激光器。
主要特点描述：
-- 工作方式：连续波，波长1.07um，脉冲频率0-5kHz，功率范围10%～100%连续可调；
-- 高质量的光束模式，不大于2.5mm mrad。能量密度分布均匀，保证切割的高光洁度；
-- 长时间功率稳定性：≤2%
-- 激光器不使用工作气体，与CO2激光器相比，可大幅降低使用成本；
-- 针对部分薄金属板，可采用空气切割，大幅降低加工成本；
-- 光电转换率达30%，大幅降低电能消耗，节约运行成本；
☆ 进口专用电容式光纤激光切割头
-- 采用德国precitec公司原装进口专用光纤激光切割头，电容式传感器，稳定、可靠；
-- 抽屉式保护玻璃，方便更换，更可保护聚焦镜片不被污染；
-- 配有专用光纤固定装置，保证光纤与切割头可靠连接；
☆ 切割气体数字控制系统
-- 进口气路控制元件，设计先进，可同时接入三种不同的切割辅助气体（空气、氧气、氮气），并自动转换；
-- 辅助气体采用电气比例阀控制，压力调整与切割工艺库有效集成。故切割不同板材时，可自动调整切割气体压力；
☆ 激光切割机专用CAD/CAM自动编程软件
-- 配有进口激光切割专用CAD/CAM排、套料、自动编程软件；
-- 功能强大的二维绘图模块，针对钣金等行业预设很多工艺图形，如钥匙孔、长圆孔、裁角等，方便图形绘制；
-- 实现同一零件的多种加工方式，切割、划线、穿刺等；
-- 针对加工图形尺寸大小，可自动选取不同加工参数，达到切割参数的精确匹配；
-- 丰富的打孔位置，引入、引出线类型可供选择；
-- 方便的共边切割功能，只须在排料时选中共边按钮，即可进行全自动共边排料；
三、设备组成及主要技术参数
设备主要组件
序号 | 名 称 | 规格 | 数 量 | 备 注 |
1 | 机床主机 | FL系列 | 1台 |
|
2 | 数控系统 | FAGOR 8055 | 1套 | 西班牙 |
3 | 激光器 | 1kw,2kw,3kw,4kw可选 | 1台 | 美国IPG公司 |
4 | 冷水机 | 激光器、切割头冷却 | 1台 | IPG公司标配 |
主要技术参数
| 项目名称 | 参数 | 单位 | |
1 | 最大加工范围 | X轴 | 3030 | mm |
Y轴 | 1520 | |||
3 | 快速移动速度 | 145 | m/min | |
4 | 定位精度 | ±0.05 | mm/m | |
5 | 重复定位精度 | 0.025 | mm | |
主要配置
序号 | 名称 | 数量 | 制造厂 |
1 | 激光专用数控系统 | 1 | 西班牙FAGOR公司 |
2 | 交流数字伺服电机 | 4 | 西班牙FAGOR公司 |
3 | 交流数字伺服驱动系统 | 4 | 西班牙FAGOR公司 |
4 | 精密齿条 |
| 德国WMH公司 |
5 | 精密齿轮 |
| 德国WMH公司 |
6 | Z/F轴精密滚珠丝杠 | 2 | 台湾HIWIN公司 |
7 | X轴精密滚珠直线导轨 | 2 | 日本THK公司 |
8 | Y轴精密滚珠直线导轨 | 2 | 日本THK公司 |
9 | Z轴精密滚珠直线导轨 | 2 | 日本THK公司 |
12 | 激光切割头 | 1 | 德国普瑞斯特公司 |
13 | 气路系统元器件 | 1套 | Festo/smc |
四、备件清单
随机提供
序号 | 名 称 | 数量 | 备 注 |
1 | 切割嘴(进口)￠1.5，￠2.0 | 各5个 | 随机免费提供 |
2 | 保护镜片 | 1片 | |
3 | 陶瓷体 | 1个 | |
4 | 内六角扳手 | 1套 | |
5 | 螺丝刀（十字花、平口）中号 | 各一把 | |
6 | 开口扳手 | 1套 | |
7 | 生胶带 | 1卷 | |
8 | 704硅橡胶 | 1筒 | |
9 | 行程开关 | 4个 | |
继电器 | 4个 |
