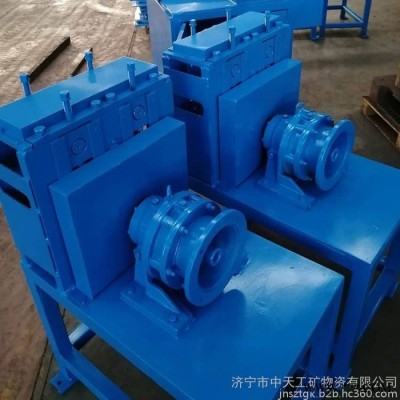

中天生产锚索全自动切割机 全自动锚索切割机 钢绞线切割机

产品详情及价格请来电咨询18678733073

MSJ-7.5型锚索自动加工机

一、概述

   MSJ-7.5型多功能锚索机，以电动（气动）为动力，在PLC控制下自动实现成卷锚索的释放、定尺、定量、切断等功能。实现了成品锚索的连续生产。显著提高了生产效率、减少了工作人员数量，减轻职工劳动强度，提高了生产作业的安全性。

二、结构特点

   1.设备由驱动机构、剪切机构（剪切装置动力设置为液压、与电动两种，用户可根据实际情况选择）、泵站（气站）、电控系统等组成。

   驱动机构由电动机带动摩擦轮构成，摩擦轮表面为聚氨酯材料，摩擦力大，不会伤害锚索表面，使用电动机驱动具有启停灵敏、位置准确、体积小、传递功率大的特点。

   2.剪切机构由气缸和剪刃构成，具有剪切力大、锚索不散头的特点。

   3.电控系统采用触摸屏控制，锚索长度、挤压鸟巢的位置、数量等均可方便的设置。

三、型号

四、主要参数

   装机功率：7.5kw

   运行速度：0.1m/s（可调）

   工作压力：10~31.5MPa

   大牵引力： 80N

   主机外形（长X宽x高）： 3000X700x1060

   操作方式：手动/自动

   设备总重量：2000Kg

设备示意图

五、安装使用与维护

   （一）设备的安装调试

1.安装要求

   设备应安装于厂房内，具备足够的面积，成卷锚索的放置应与主机保持3米以上的距离。主机、转盘宜采用底脚螺栓固定。

2.调试前的检查

   （1）管路、线缆的连接：检查各管路连接的正确性，保证各油管接头已紧固。检查各处控制线缆的连接可靠，保证接线正确；

   （2）检查润滑点油位，保证油质和注油量符合要求；

   （3）试启动泵站电机，保证转向正确。

3.设备的调试

   调试前的各项检查完成以后，如果一切符合要求方可调试设备。

   （1）空载运行：调试时首先采用手动控制，但必须通过PLC触摸屏上的触摸开关调试，不允许直接按动电控箱上的按钮，直接按动电控箱上的按钮各种行程保护将不起作用。按压触摸屏上的各个按钮，观察相应的动作以及各个行程开关的反应。一切正常后方可试加工。

   （2）试切：人工将锚索端头引入对驱动轮，在PLC触摸屏上点动 “启动”按钮，将锚索端头引入到压紧缸钳口处。在PLC触摸屏上设置好锚索的各个参数，点动“自动运行”，系统将自动完成锚索的牵引、切断等工作。

   （3）参数测量与调整方法：根锚索切断后，点动“暂停”按钮。用卡尺、钢卷尺测量成品锚索长度；锚索数量设置、测量误差修正可直接在PLC触摸屏上直接修改。

   各项参数符合要求后，点动“自动运行”，系统便开始了正常的生产。直至整卷锚索加工完成。

六、运输与存储

   1.本装置在运输过程中应有防止雨雪侵袭的措施。

   2.本装置应存放在空气流通无滴水和液体侵蚀、空气相对湿度不大于96%、温度不高于40℃及不低于-20℃的仓库中。

   3.在存放本系统的周围环境中，不应含有损害金属和其绝缘的腐蚀性气体。

随机配件一览表（以实际发货为准）

序号 名    称 规格 单位 数    量 备注

1 螺栓 M16 套 20

2 O型圈 19X2.65 只 20

随机工具一览表（以实际发货为准）

序号 名    称 规格 单位 数    量 备注

1 活口扳手 12” 把 1

2 平口螺丝刀 200 把 1

3 勾头扳手 130 把 2
