| 控制方式 | 数控 |
|---|---|
| 作用对象 | 金属 |
| 电流 | 交流 |
| 用途 | 切割 |
| 产品别名 | 光纤机 |
| 最大线割速度 | 600（mm/s） |
| 适用材质 | 不锈钢、碳钢、镀锌板 |
| 最大刻线深度 | 10（mm） |
| 定位精度 | 0.01（mm） |
| 快进速度 | 40000（mm/min） |
| 切割头 | 万顺兴 |
| 额定电压 | 220 |
| 加工定制 | 是 |

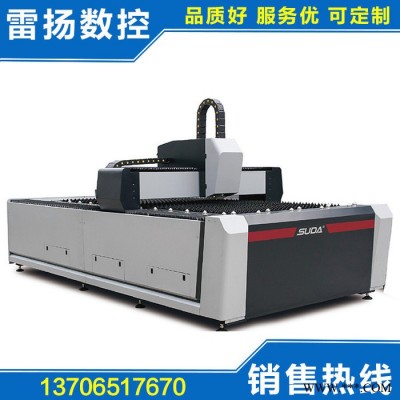

| 品牌 | 速达 |
| 型号 | FC1530 |
序号 | 主要部件 | 描述 | 备注 |
1 | 激光器 | 进口泵源 | 锐科激光器750W |
2 | 激光切割头 | 进口准直镜 | 深圳万顺兴 |
3 | 床身结构 | 高强度焊接机身回火处理龙门加工中心一次成型 | 同兴科技 |
4 | 丝杠 | 研磨级丝杆 | 台湾 |
5 | 导轨 | 高等级线性导轨 | 日本THK |
6 | 齿条双驱 | 高精度斜齿 | 韩国KunKang |
7 | 伺服 | 施耐德大惯量伺服电机 | 日本安川、法国施耐德 |
8 | 低压电器 | 施耐德、西门子 | 法国、德国 |
9 | 线缆 | 高柔拖链专用屏蔽线缆 | 德国、上海易初 |
10 | 控制跟随系统 | 激光切割专用数控软件 | 上海维宏 |
11 | 无线控制手柄 | 有 | 上海维宏 |
12 | 冷却机 | 特域双温双控 | 广州特域 |
光纤激光切割机使用成本分析
1）、电能消耗费用
组件 | 功率 | 合计 | 总耗电量（元/小时） |
激光器 | ≤2 | ≤9 | 5.4元（负载率60%，电费1元/度） |
机床 | ≤5 | ||
冷水机 | ≤2 |
1、氮气如采用罐装液氮，液氮中罐125公斤，250元/罐，可以使用12小时，250/12=20.83元/小时，价格可比瓶装纯氮节省4/5的费用，即每小时成本仅为20.83元。且省去了操作工经常换气的时间和瓶装余气过多产生的浪费。
2、以上价格由于地区差异可能会有所不同。
3、如果客户使用空压机，建议使用螺杆式空压机并且须有气源处理设备保证切割用气无水无油，出气压力可到达20公斤。
3）、耗材价格
名称 | 使用寿命（小时） | 单价（元） | 每小时消耗（元/小时） |
保护镜 | 720 | 200 | 0.28 |
割嘴 | 480 | 150 | 0.31 |
合计 | 0.59元/小时（根据使用环境状况的差异，耗材使用寿命会有不同。） | ||
4）、光纤激光机使用总成本核算
使用气体 | 电能 | 气体费用 | 耗材 | 总计（元/小时） |
氧气 | 5.4 | 12 | 0.59 | 17.99 |
液氮 | 5.4 | 20.83 | 0.59 | 26.82 |
空气 | 5.4 | 3.5 | 0.59 | 9.49 |
光纤激光机的切割效果和以下因素有关：激光器能量大小、焦点位置、辅助气体的气压以及纯度、切割速度、材料的种类以及厚度。
