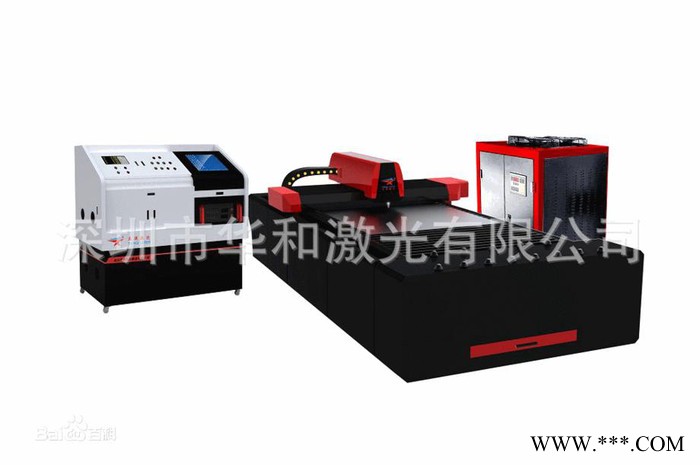

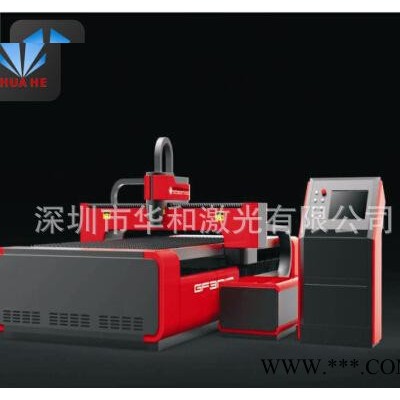

激光切割机

控制方式	数控
作用对象	金属
电流	交流
用途	打孔
产品别名	镭射
最大线割速度	20000（mm/s）
适用材质	钢
最大刻线深度	20（mm）
定位精度	1（mm）
快进速度	50000（mm/min）
切割头	进口
品牌	华和
型号	HUAHE-FC500W至2000W

光纤激光切割机是利用光纤激光发生器作为光源的激光切割机。光纤激光器是国际上新发展的一种新型光纤激光器输出高能量密度的激光束，并聚集在工件表面上，使工件上被超细焦点光斑照射的区域瞬间熔化和气化，通过数控机械系统移动光斑照射位置而实现自动切割。同体积庞大的气体激光器和固体激光器相比具有明显的优势，已逐渐发展成为高精度激光加工、激光雷达系统、空间技术、激光医学等领域中的重要候选者。光纤激光切割机它既可做平面切割,也可做斜角切割加工,且边缘整齐、平滑,适用于金属板等高精度的切割加工，同时加上机械臂可以进行三维切割代替原本进口的五轴激光。比起普通二氧化碳激光切割机更节省空间和气体消耗量，光电转化率高，是节能环保的新产品，也是世界上领先技术产品之一。光纤激光切割机较CO2激光切割机的优势：1） 卓越的光束质量：聚焦光斑更小，切割线条更精细，工作效率更高，加工质量更好；2） 极高的切割速度：是同等功率CO2激光切割机的2倍；3） 极高的稳定性：采用世界顶级的进口光纤激光器，性能稳定，关键部件使用寿命可达10万小时；4） 极高的电光转换效率：光纤激光切割机光电转换效率达30%左右，是CO2激光切割机高3倍，节能环保；5） 极低的使用成本：整机耗电量仅为同类CO2激光切割机的20-30%；6） 极低的维护成本：无激光器工作气体；光纤传输，无需反射镜片；可节约大量维护成本；7） 产品操作维护方便：光纤传输，无需调整光路；8） 超强的柔性导光效果：体积小巧，结构紧凑，易于柔性加工要求。当然了，与二氧化碳激光切割机相比，光纤的切割范围相对狭窄。因为波长的原因，其只能切金属材料，对非金属不容易被其吸收，从而影响其切割范围。与YAG激光切割机相比的优势：1）切割速度：光纤激光切割机的速度是YAG的4-5倍，适用于大量加工与生产2）使用成本：光纤激光切割机的使用成本比YAG固体激光切割更少3）光电转换效率：光纤激光切割机的光电转换效率是YAG的10倍左右相应的光纤激光器的价格较高，所以光纤激光切割机价高比之YAG激光切割机要高出不少，但比二氧化碳激光切割机要低很多。但其性比价确实三者中最高的。2主要特点编辑(1) 光纤激光器电－光转化效率高，转换效率达30%以上，小功率光纤激光器无需配冷水机，采用风冷，可大幅度节约工作时的耗电，节省运行成本，达到最高的生产效率；(2) 激光器运行时仅仅需要电能，不需要产生激光的额外气体，具有最低的运行和维护费用；(3) 光纤激光器采用半导体模块化和冗余设计，谐振腔内无光学镜片，不需要启动时间，具有免调节、免维护、高稳定性的优点，降低了配件成本和维护的时间，这是传统激光器无法比拟的；(4) 光纤激光器的输出波长为1.064微米，是CO2波长的1/10，输出的光束质量好，功率密度高，非常有利于金属材料的吸收，具有卓越的切割、焊接能力，从而使加工的费用最低；(5) 整机光路由光纤传输，不需要复杂的反射镜等导光系统，光路简单，结构稳定，外光路免维护；(6) 切割头中含有保护镜片，使聚焦镜等贵重的易耗品消耗量极少；(7) 光通过光纤导出，使机械系统的设计变得非常简单，非常容易与机器人或多维工作台集成；(8) 激光器加上光闸后可以一器多机，通过光纤分光，分成多路多台同时工作，易于扩展功能，升级方便、简单；(9) 光纤激光器体积小，重量轻，工作位置可移动，占地面积小；3行业应用编辑应用于钣金加工、航空、航天、电子、电器、地铁配件、汽车、粮食机械、纺织机械、工程机械、精密配件、轮船、冶金设备、电梯、家用电器、工艺礼品、工具加工、装饰、广告、金属对外加工等各种制造加工行业。4加工材料编辑不锈钢、碳钢、合金钢、硅钢、弹簧钢、铝、铝合金、镀锌板、镀铝锌板、酸洗板、铜、银、金、钛等金属板材及管材切割。5加工优势编辑(1) 精度高，速度快，切缝窄，热影响区最小，切割面光滑无毛刺。(2) 激光切割头不会与材料表面相接触，不划伤工件。(3) 切缝最窄，热影响区最小，工件局部变形极小，无机械变形。(4) 加工柔性好，可以加工任意图形，亦可以切割管材及其他异型材。(5) 可以对钢板、不锈钢、铝合金板、硬质合金等任何硬度的材质进行无变形切割。6选购标准编辑激光切割质量可以由以下6个标准来衡量。 　
　　1.切割表面粗糙度Rz 　
　　2.切口挂渣尺寸 　
　　3.切边垂直度和斜度u 　
　　4.切割边缘圆角尺寸r 　
　　5.条纹后拖量n 　
　　6.平面度F7切割优势编辑1、切割精度高：激光切割机定位精度 0.05mm， 重复定位精度 0.03 mm。
　　2、激光切割机切缝窄：激光束聚焦成很小的光点，使焦点处达到很高的功率密度，材料很快加热至气化程度，蒸发形成孔洞。随着光束与材料相对线性移动，使孔洞连续形成宽度很窄的切缝，切口宽度一般为 0.10-0.20mm。
　　3、激光切割机切割面光滑：切割面无毛刺，切口表面粗糙度一般控制在 Ra6.5 以内。
　　4、激光切割机速度快：切割速度可达 10m/min 最大定位速度可达30m/min 比线切割的速度快很多。
　　5、激光切割机切割质量好：无接触切割，切边受热影响很小，基本没有工件热变形，完全避免材料冲剪时形成的塌边，切缝一般不需要二次加工。
　　6、不损伤工件：激光切割头不会与材料表面相接触，保证不划伤工件。
　　7、不受工件形状的影响：激光加工柔性好，可以加工任意图形，可以切割管材及其它异型材。
　　8、激光切割机可以对多种材料进行切割加工：如塑料、木材、 PVC 皮革、纺织品、有机玻璃等。
　　9、节约模具投资：激光加工不需模具，没有模具消耗，无须修理模具，节约更换模具时间，从而节省了加工费用，降低了生产成本，尤其适合大件产品的加工。
　　10、节省材料：采用电脑编程，可以把不同形状的产品进行裁剪，最大限度地提高材料的利用率。
　　11、提高样品出厂速度：产品图纸形成后，马上可以进行激光加工，最短的时间内得到新产品的实物。
　　12、安全环保：激光加工废料少，噪音低，清洁、安全、无污染，大大改善了工作环境。8技术参数编辑

设备型号
激光器类型	光纤激光器
激光工作介质	YVO4
激光波长	1064 nm
额定输出功率	2000 W
光束质量	<0.373mrad
有效切割范围	3000×1500mm
工作台轴向定位精度	≤±0.0mm/m
工作台重复定位精度	≤±0.0mm
工作台最大承载	800KG
电力需求	380V/50Hz/100A

9光纤优势编辑光纤激光切割机是利用光纤激光发生器作为光源的激光切割机。光纤激光切割机较CO2激光切割机的优势：1） 卓越的光束质量：聚焦光斑更小，切割线条更精细，工作效率更高，加工质量更好；2） 极高的切割速度：是同等功率CO2激光切割机的2倍；3） 极高的稳定性：采用世界顶级的进口光纤激光器，性能稳定.4） 极高的电光转换效率高,节能环保；5） 极低的使用成本：整机耗电量比co2的低,节约了生产成本6） 极低的维护成本：无激光器工作气体；光纤传输，无需反射镜片；可节约大量维护成本；7） 产品操作维护方便：光纤传输，无需调整光路；8） 超强的柔性导光效果：体积小巧，结构紧凑，易于柔性加工要求。光纤激光切割机采用德国技术独特设计，特别内腔，确保系统稳定运行，功率恒定持久。切割缝隙均匀一致，校光及维护保养便利。封闭式光路导光，确保镜片洁净和使用寿命。光纤激光切割机具有割机精度高，适用于精密配件的切割和各种工艺字、画的精细切割，切割速度快，是线切割的100倍以上。热影响区域面积小，性能稳定，保证持续生产，不易变形，切缝平整、美观，无需后序处理等优点。 与数控冲床相比，光纤激光切割机能完成各种复杂结构的加工，只要能在电脑上画出任何图像，该机都能完成加工。不需要开模，只在电脑上将图作出，产品马上就可以出来，即能快速开发新产品，又能节约成本，复杂的工艺要求，数控冲床难以达到，光纤激光切割机都能做到。另外，光纤激光切割机所切割的表面非常光滑，数控冲床难以达到。 光纤激光切割机广泛应用于广告标牌制作、钣金结构、高低压电器柜制作、纺织机械零件、厨具、汽车、机械、电梯、电器零件、弹簧片、地铁零件等行业。光纤激光切割机单从价格上来看相比较一般的激光切割机稍微贵一点，但是从总体看，光纤激光切割机性价比最高。10使用保养编辑光纤激光切割机该如何使用和保养？在使用光纤激光切割机对物件进行加工的时候，需要学习光纤激光切割机设备使用、维护技巧，才能更好的发挥设备的功效，最大程度的提高设备的工作效率。光纤激光切割机该如何使用和保养方法：1）经常检查钢带，一定保证拉紧。不然在运行中出了问题，有可能就会伤到人，严重还能导致人员死亡。钢带看似小东西，出了问题还是有点严重的。2）每六个月检查轨道的直线度及机器的垂直度，发现不正常及时维护调试。没有做这个的，有可能切割出来的效果就不怎么好，误差会增加，影响切割质量。这个是重中之重，必须要做的。3）每周一次用真空吸尘器吸掉机器内的粉尘和污物，所有电器柜应关严防尘。4）各导轨应经常清理，排除粉尘等杂物，保证设备正常齿条要经常擦拭，加润滑油，保证润滑而无杂物。导轨要经常进行清理和上润滑油，还有就是电机也要经常的进行清理和上润滑油，机器在行进中就能更好的走位，更准确的切割，切割出来的产品质量就会提高。5）双焦距激光切割头是激光切割机上的易损物品，长期使用，导致激光切割头损坏。光纤激光切割机需要定期的进行检查维修。如有变形或其他形态出现，这时候你就应该知道激光切割头已经有点损坏了，要进行更换。不进行更换会影响切割质量，增加成本，有的产品可能还要进行二次加工，降低生产效率。激光切割头要找华工法利莱生产的，进货的时候要认真的检查，以免到时候使用的时候出现问题。11定制光束编辑光纤激光切割机当中的定制光束形状基于一个原则，即：与使用单束圆形激光束的传统激光切割相比，新的切割工艺采用了复杂的激光光束形状。利用大功率单模光纤激光器独特的聚焦特性，产生复杂的光束形状，并使之有可能从整体激光能量中分出一部分，以便创建一个“匙孔”，用于激光焊接或激光切割应用中。其余的能量将分配到熔体；在此之前，主光束用来创建一个适当的高蒸汽压力分布在熔融材料表面。这使得它可以将局部压力施加在切口流出的熔体上，这远远超过了在激光切割中常用的同轴气体喷射的压力。结果是，切口非常狭窄。新工艺极具潜力，在较大的切割速度范围内不会产生毛边，而且在狭窄的轮廓切割中也能进行高速切削，产生高质量的切口。12快速成型编辑光纤激光切割机当中的快速成型技术就是直接根据CAD模型快速生产样件或零件的技术总称。它集成了CAD技术、数控技术、激光技术和材料技术等现代科技成果，是先进制造技术的重要组成部分。它能根据CAD模型（电子模型）自动、直接、快速、精确地将设计思想物化为具有一定功能的原型或直接制造零件，在不用模具和工具的条件下生成几乎任意复杂的零部件，解决了从设计到制造的快速对接问题。因此，该技术可以对产品设计进行快速评价及修改，有效地缩短了产品的研发周期，降低了开发成本，满足了当今竞争口益激烈的市场对新产品快速开发和快速制造的要求，提高了产品的市场竞争力和企业的综合竞争能力。13冷水机编辑作为光纤激光切割机配套冷却设备，冷水机确保了光纤激光切割机在恒温状态下，正常运作。 光纤激光切割机专用冷水机属于制冷型工业冷水机，具有恒温与智能调温两种工作模式，温控精确度达±0.3℃。配置丰富，含输入输出控制设备开关以及冷却水流量、高低温报警的先进功能，性能稳定耐用，在节能环保方面也尤为出色。技术参数：一站式全自动智能温度控制：不同的环境，用户无需更改即可自动切换到合适的 控制温度；CW-6100AT：可应用于冷却单个300W-1000W的光纤激光器。配有加热器和净化水质配置。

型 号	CW-6100AT	CW-6100BT
工作电压	AC 1P 220V	AC 1P 220V
工作频率	50Hz	60Hz
工作电流	1~6.5 A
压缩机功率	1.38KW	1.29KW
	1.84HP	1.72HP
制冷量	930Btu/h + 13640Btu/h	930Btu/h + 12958Btu/h
	0.3KW + 4KW	0.3KW + 3.8KW
	180Kcal/h + 3440Kcal/h	180Kcal/h + 3268Kcal/h
制冷剂	R-22 / R-410a
充注量	950g	900g
温控精度	±0.5℃
节流器	毛细管
安全保护	压缩机过流保护，流量报警，超温报警
水泵功率	0.1KW + 0.55KW
水箱容量	4L + 12L
出入水口	Rp1/2" + Rp1/2"
最大扬程	25M + 28M
最大流量	16L/min + 58L/min
净 重	65Kgs
毛 重	75Kgs
机器尺寸	60X47X89 cm (长 X 宽 X 高)
包装尺寸	74X60X109 cm (长 X 宽 X 高)

使用注意事项：1、请确保电源插座接触良好并且地线可靠接地！2、请确保冷水机的工作电压稳定、正常！由于制冷压缩机对电源电压比较敏感，我公司标准产品的正常工作电压为200~250V(110V机型为100~130V)。如果确实需要更宽的工作电压范围，可以另行定制。3、电源频率不匹配会导致机器损坏！请根据实际情况，使用50Hz或60Hz的机型。4、为保护循环水泵，严禁无水运行！新机装箱前都排空了储水水箱，请确保水箱注水后再开机，否则水泵极易损坏。当水箱水位在水位计绿色（NORMAL）范围以下时，冷却机制冷量会轻微下降，请保证水箱水位在水位计的绿色（NORMAL）范围内。严禁使用循环泵排水！5、请确保冷水机入风、出风通道顺畅！冷水机上面的出风口距离障碍物要留有1250px以上的距离，侧面的入风口离障碍物要求距离在500px以上。6、入风口的滤网必须定期清洗！必须定期拆洗防尘网, 防尘网严重堵塞会引起冷水机故障。7、请注意冷凝水的影响！当水温低于环境温度，并且环境湿度较大时，循环水管与被冷却器件表面会产生冷凝水。当出现以上情况时，建议调高水温或对水管与被冷却器件进行保温。8、本产品为工业设备，请勿让非专业人士操作。14影响编辑随着钣金加工工艺的飞速拓展，国内的加工工艺也是一日千里，和国外兴盛国度之间的差距越来越小，许多知名外资企业纷纷将制造基地转移到中国，同时光纤激光切割机也给钣金加工带来了许多反动性的理念。激光切割机是钣金加工的一次工艺反动，是钣金加工中的“加工中心”；激光切割机柔性化水平高，切割速度快，消费效率高，产品消费周期短，为客户博得了普遍的市场。激光切割机无切削力，加工无变形；无刀具磨损，资料顺应性好；不论是简单还是复杂零件，都能够用激光一次精细快速成形切割；其切缝窄，切割品质好、自动化水平高，操作简单，劳动强度低，没有污染；可完成切割自动排样、套料，进步了资料应用率，消费本钱低，经济效率好。该技术的有效生命期长，当前在国外超越2MM厚度的板材大都采纳光纤激光切割机，许多国外的专家分析认为今后30-40年是激光加工技术拓展的黄金时期（是钣金加工拓展的方向）。
