激光雕刻机光纤（雕刻机光纤维修与定制）

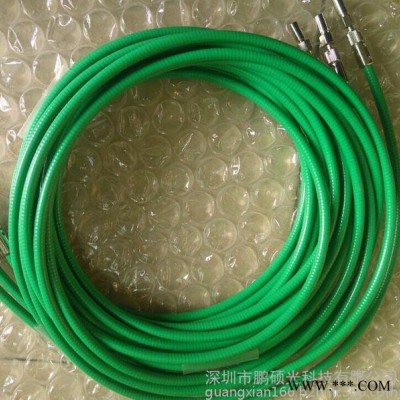

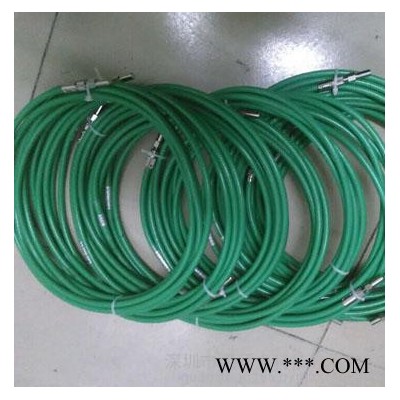

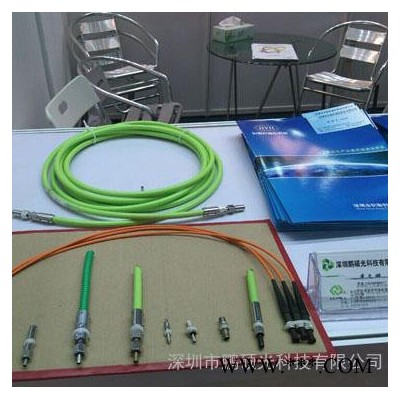

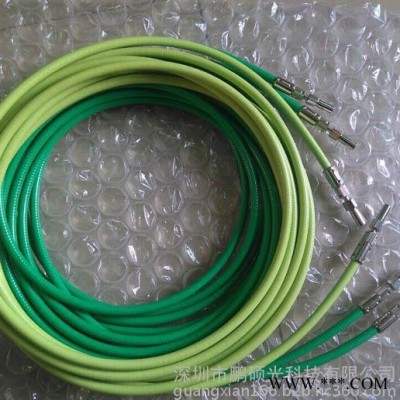

深圳市鹏硕光科技有限公司是一家专注于高能光纤产品研发、生产、销售的高科
技企业。公司由专业工程师团队组成。主要产品包括：大芯径多模高能传输光纤
跳线（SI型、GI型）、单模高能光纤跳线、保偏高能光纤跳线、接头形式可选（
D80、SMA905、FC）、插芯形式可选（陶瓷、金属凹槽带精密**“蓝宝石”）
。广泛应用于：激光焊接、医疗、激光打标、激光切割等高能传输领域。 我公
司还销售：YAG激光氙灯、激光晶体维修、光纤耦合头、准直聚焦头、保护镜片
等光学部件；定制特殊高能传输光纤及对各品牌高能光纤的研磨维修等。高峰
136-3289-2625

一、光纤激光器
　　1.原理：
　　光纤通常是以SiO2为基质材料拉成的玻璃实体纤维，主要广泛应用于光纤
通讯，其导光原理**是光的全内反射机理。普通裸光纤一般由中心高折射率玻璃
芯(芯径一般为9-62.5um)、中间为低折射率硅玻璃包层(芯径一般为125um)和**
外部的加强树脂涂层组成（见图一）。
　　光纤可分为单模光纤和多模光纤。单模光纤：中心玻璃芯较细(直径9um
+0.5um)，只能传一种模式的光，其模间色散很小，具有自选模和限模的功能。
多模光纤：中心玻璃芯较粗(50um+1um)，可传多种模式的光，但其模间色散较大
，传输的光不纯。
　　
2.优点：
　　光纤激光器具有体积小、能耗低、寿命长、稳定性高、免维护、多波段、
绿色环保等特征，它以优越的光束质量、稳定的性能、超高的光电转换效率，赢
得了众多激光业内人士的肯定。光纤激光器以其超高的可靠性**的光束质量
，低廉的运行成本，为激光加工行业建立了新的标准。
　　它增益介质长、耦合效率高、散热好、结构简单紧凑、使用灵活方便、输
出激光光束质量好且输出波长范围宽（400～3400nm）。

　　1）高功率
　　高功率光纤激光器都是双包层光纤，泵浦光打到外包层上，能量被吸收，
再部分转换为激光，因此包层的材料和结构对光纤激光器的影响很大，目前各国
已研制出各种形状的光纤，有圆形的、D形的、矩形的、非稳腔形、梅花形、正
方形、平面螺纹形等。
　　2）无需热电冷却器
　　这种大功率的宽面多模二极管可在很高的温度下工作，只须简单的风冷，
成本低。
　　3）很宽的泵浦波长范围
　　高功率的光纤激光器内的活性包层光纤掺杂了铒/镱稀土元素，有一个宽且
又平坦的光波吸收区(930-970nm),因此，泵浦二极管不需任何类型的波长稳定装
置
　　4）效率高
　　泵浦光多次横穿过单模光纤纤芯，因此其利用率高。
　　5）高可靠性
　　1、采用杈纤直接熔接耦合进行侧泵，一无需任何光学元件，二可避免损伤
光纤端面，三是容易提高泵源的注入。
　　2、新颖的蜈蚣式侧泵方式：光纤两侧生许多纤杈与LD尾纤直接熔接，从各
个不同点进行单个泵浦，可避免强激光单点引起的非线性效应和模式恶化。
　　3、采用多个高功率LD单管代替LD集成阵列作泵浦源，一可提高光源的模式
，二是易于泵源的散热提高寿命，三有利于维修更换。!q!lj,q)Pq7u
　　4、采用发光面很宽的LD（100-250us）作为泵源可大大降低LD发光点所承受
的光功率密度提高其寿命，一般可达100,000小时。


3.应用：
　　光纤激光器只消耗相当于1%的灯泵激光器所需电能，同时其效率是半导体
泵固体激光器(Nd激光系统)的两倍以上。更高的效率、更长的使用寿命、更少的
维护结合起来使得光纤激光器的拥有者的成本富有极强的吸引力。光纤激光器在
那些要求近红外高光束质量的激光器应用中大有用武之地。他们会对小的聚焦光
斑、高的功率密度有特殊的兴趣，如桌面式的生产。一束100W的激光输出光斑可
以被聚焦到5um那么小，这相当于亮度是109W/cm2。纤激光器应用范围非常广泛
，包括激光光纤通讯、激光空间远距通讯、工业造船、汽车制造、激光雕刻激光
打标激光切割、印刷制辊、金属非金属钻孔、切割、焊接、光纤激光器可作为军
用激光信标光源；在海军装备中，光纤激光器可用作对潜通讯、探测量
海深、水下传感及海基光控**。军事国防安全、医疗器械仪器设备、大型基础
建设等等。
　　缺点：
　　价格比较高，通常**制在金属加工领域，而在非金属加工中不太可能有
所作为。比如塑料、纸张或布料等材料。这些行业将继续由CO2激光器统治
　　与传统激光切割机相比，光纤切割的优点
　　它既可做平面切割,也可做斜角切割加工,且边缘整齐、平滑,适用于金属板
、玻璃等高精度的切割加工。比起普通二氧化碳激光切割机更节省空间和气体消
耗量，光电转化率高，是节能环保的新产品，也是世界上**技术产品之一。
　　光纤激光切割机具有极高的电光转换效率，其电光转换效率达25％，比传
统激光切割机的电光转换效率高出数倍，而综合运行费用却仅为传统激光切割机
的15％。同时，光纤激光切割机体积较小，其激光发生器的占地面积不到1平方
米，整体占地面积约50平方米，为传统激光切割机的三分之二。

　　二、YAG激光器
　　1.原理：
　　YAG激光器是以钇铝石榴石晶体为基质的一种固体激光器。钇铝石榴石的化
学式是Y3Al5O15,简称为YAG。
　　和其他固体激光器一样,YAG激光器基本组成部分是激光工作物质、泵浦源
和谐振腔。不过由于晶体中所掺杂的激活离子种类不同,泵浦源及泵浦方式不同,
所采用的谐振腔的结构不同,以及采用的其他功能性结构器件不同,YAG激光器又
可分为多种,例如按输出波形可分为连续波YAG激光器、重频YAG激光器和脉冲激
光器等;按工作波长分为1.06μmYAG激光器、倍频YAG激光器、拉曼频移YAG激光
器(λ=1.54μm)和可调谐YAG激光器(如色心激光器)等;按掺杂不同可分为Nd:YAG
激光器、掺Ho、Tm、Er等的YAG激光器;以晶体的形状不同分为棒形和板条形YAG
激光器;根据输出功率(能量)不同,可分为高功率和中小功率YAG激光器等。
　　固体激光切割机将波长为1064nm的脉冲激光束经过扩束、反射、聚焦后，
辐射加热材料表面，表面热量通过热传导向内部扩散，由数字化**控制激光脉
冲的宽度、能量、峰值功率和重复频率等参数，瞬间使材料熔融汽化蒸发，从而
通过数控系统实现预定轨迹的切割、焊接、打孔。
2.特点：
　　该机光束质量好、具有高效率、低成本、稳定、安全、更精密、可靠性高
，集切割、焊接、打孔等多功能为一体，是理想的精密高效柔性加工设备。
　　■加工速度快，效率高，经济效益好
　　■直边割缝小，切割面光滑，可获得大的深径比和深宽比
　　■热变形极小，可在硬、脆、软等各种材料上进行加工
　　■不存在刀具磨损、替换问题，无机械变
　　■容易实现自动化，可在特殊条件下实现加工
　　泵浦效率高,可达20%左右(灯浦泵效率只有百分之几)随着效率的提高,激光
介质的热负荷下降,因此大大改善光束质量寿命长(LD的寿命达数万小时,脉冲达
1011次),可靠性高、体积小,重量轻,适于小型化应用。

　　3.应用：
　　适用于金属材料的激光切割、焊接、打孔：如碳钢、不锈钢、合金钢、铝
及合金、铜及合金、钛及合金、镍钼合金等材料。广泛应用于航空、航天、兵器
、舰船、石化、医疗、仪表、微电子、汽车等行业。不仅使加工质量得到提高,
而且提高了工作效率;除此之外,YAG激光器还可以为科学研究提供一种**而快
捷的研究手段。

　　4. 相比于其他的激光器（主要是指CO2激光器）的优点：

　　1）YAG激光器能以脉冲和连续两种方式工作，其脉冲输出可通过调Q和锁模
技术获得短脉冲及超短脉冲，从而使其加工范围比CO2激光更大；
　　2）它输出的波长为1.06um，恰好比CO2激光波长10.06um小一个数量级，因
而使其与金属的偶合效率高、加工性能良好（一台800WYAG激光器的有效功率相
当于3KWCO2激光功率）；
　　3）YAG激光器结构紧凑、重量轻、使用简便可靠、维修要求较低。
　　4）YAG激光器能与光纤偶合，借助时间分割和功率分割多路系统能方便地
将一束激光传输给多个工位或远程距离工位，便于激光加工实现柔性化。
　　所以，在激光器的选择上，要考虑到各种参数，以及自身的实际需要，只
有这样，才能让激光器发挥出它的**大效能。
深圳市鹏硕光科技有限公司是一家专注于高能光纤产品研发、生产、销售的高科
技企业。公司由专业工程师团队组成。主要产品包括：大芯径多模高能传输光纤
跳线（SI型、GI型）、单模高能光纤跳线、保偏高能光纤跳线、接头形式可选（
D80、SMA905、FC）、插芯形式可选（陶瓷、金属凹槽带精密**“蓝宝石”）
。广泛应用于：激光焊接、医疗、激光打标、激光切割等高能传输领域。 我公
司还销售：YAG激光氙灯、激光晶体维修、光纤耦合头、准直聚焦头、保护镜片
等光学部件；定制特殊高能传输光纤及对各品牌高能光纤的研磨维修等。高峰
136-3289-2625
