激光切割机

**结实的高精度高效率精密**高的碳钢激光切割机【生产厂家】

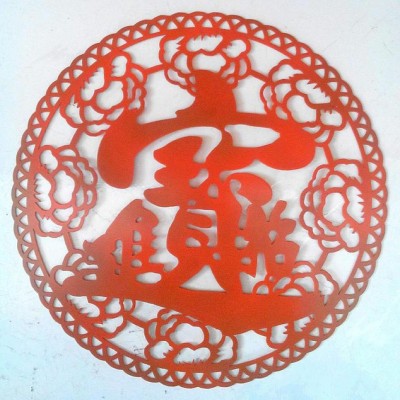

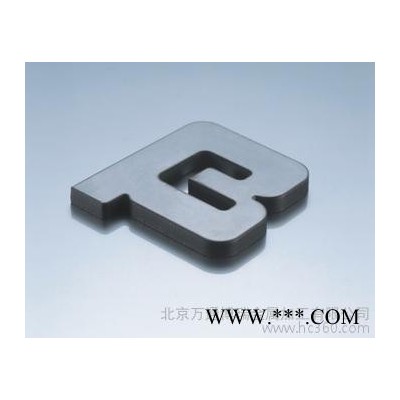

BFL3015—2000光纤激光机选用当今****的德国IPG光纤激光发生器，随动控制性能**定的德国Precitec(普雷茨特自动调焦)切割头,德国**先进的倍福(BECKHOFF)控制系统。结合本公司自主研发设计龙门式数控机床结构，采用精密铸造机身，大型数控龙门铣精密加工;具有良好的刚性，稳定性，以进口高精密齿条，直线导轨传动运行。并配置有自动交换台、分段除尘及自动润滑系统。本款设备精度高，速度快，切割**碳钢可达到15mm,不锈钢达到7mm。并能切割薄铜板、铝板、镀锌板等。质量高，高亮度，高转换率，免维护，稳定可靠等，运转成本低及体积小等一系列优点。广泛用于钣金加工、金属工艺品、五金制品、精密机械、汽车配件、眼镜、首饰**、电子、玩具、广告等行业**结实的高精度高效率精密**高的碳钢激光切割机【生产厂家】

　　二：性能指标参数

　　设备型号Unit typeBFL3015-2000

　　外形尺寸Outline dimension(mm)9900x2900x2300

　　加工幅面Working area(mm)3000*1500

　　X轴行程X axis track(mm)1550

　　Y轴行程 Y axis track(mm)3050

　　Z轴行程 Z axis track(mm)120

　　X/Y/Z轴定位精度 X/Y/Z axis locationaccuracy±0.02

　　X/Y/Z轴重复重复定位精度X/Y axis repeat accuracy0.015

　　X/Y/Z轴**大加速度 X/Y/Z axis max acceleration1.0g

　　X/Y轴**大速度 X/Y axis max speed150m/min

　　Z轴**大速度 Z axis max speed60 m/min

　　工作台**大载重 Max load of worktable(t)2.0

　　机床重量 Weight of machine tool(t)12.0

　　电力需求Power supply380V/50HZ/60A

　　环境温度 Environment temperature5℃-38℃

　　连续工作时间 Continuous working time24h

　　冷却方式 Cooling way风冷/水冷**结实的高精度高效率精密**高的碳钢激光切割机【生产厂家】

　　三：配置

　　1)控制系统+伺服电机：德国**先进的倍福(BECKHOFF)系统全套原配，采用进口高刚性低背系大扭矩减速机，大大提高了机床在高速切割状态下的动态性能，同时保证了机床在高速运行是的精度。

　　2)导轨： 台湾上银

　　3)齿条： 德国亚特兰超高精度(德标5级)0.015/2000mm

　　4)切割头：德国Precitec(普雷茨特自动调焦)

　　Precitec的静电容量式高度感应装置在激光切割领域广泛使用，其特点是灵敏，快速**控制，随着温度的变化其高度值不会发生改变。优化PID参数可以针对不同性能的机械刚性进行匹配，一次性标定后，几乎无需二次进行高度标定。并配备有陶瓷片式的机械防碰撞装置，发生任意碰撞时对切割头机械部分不会造成任何损伤。整套的德国原装准直镜，聚焦镜，保护镜，德国原装喷嘴。

　　5)激光发生器：德国IPG.

　　IPG低阶模千瓦级光纤激光器的功率范围在1kW～50kW之间，可工作在连

　　续或高达20 kHz的脉冲调制模式下，电光转换效率高于25%。装置的动态工

　　作范围在全部功率的10%～105%之间，并且在整个范围内光束发散角或光

　　束质量不会发生变化，从而使设备具有**的功能：同一台激光器设备

　　能够同时用于高功率和低功率应比用，如焊接精密切割等。与工作在低功率

　　下的其它传统激光器相比，这种激光的发散角要小很多，从而可以使用很长

　　焦距的透镜大幅加工面积并减少飞溅物对透镜的污染。设备使用的光纤长度

　　可达200m，能够适用多输出端光闸、合束器、振镜及不同芯径的光纤。

　　IPG光纤激光器与其他类激光器的比较

　　激光器种类IPG光纤激光器Nd:YAGCO2圆盘

　　电光转换效率30%˜ 5%˜ 10%15%

　　泵浦源使用寿命(h)100,00010,000100,00010,000

　　冷却方式风冷/水冷去离子水水冷水冷

　　占地面积 (1/5kW) 4 m 2

　　使用成本/小时$21.31$38.33$24.27$35.43

　　维护免维护需经常维护需要维护需经常维护

　　6) 冷却系统：制冷机组有两套独立供水系统，一路制冷激光发生器，一路单独制冷外光路，并具有低温启动功能，液晶显示温控状态，并具有故障诊断显示。控制精度达到 ± 0.2 ℃摄氏度,具有体积小、安装使用方便、在室内可任意移动等特点。相比其他常见普通水冷机其压缩机噪声低，本机组为单元化组件式设计结构，因此维修十分方便、快捷、可减少维修费用，及故障停机时间。钛盘管蒸发器具有热交换效率高、耐腐蚀、抗冻能力极强的特点。即使在运行过程中发生结冻的情况，蒸发器也不会损坏**结实的高精度高效率精密**高的碳钢激光切割机【生产厂家】

　　a) 通讯：系统采用光纤通讯，无干扰，数据传送更快，更**，高速状态保证机床的稳定性。

　　b) 能量控制：能量控制与速度为单独控制，突破其他系统的速度与能量的绑定控制，其只在拐角处的进行能量调节的方式使激光相应能够与系统同步，不会出现激光器响应时间差而影响切割效果。

　　c) 速度**大速度达到150m/min,速度过高时系统有自动优化直线、曲线功能，避免机械振动。

　　d) 蛙跳功能：实现高效率切割。

　　e) 穿孔：

　　四：设备先进辅助功能

　　1) 自动润滑系统：自动集中润滑系统，实现程序控制的定时定量给油，克服了维护保养

　　的盲目性，使各润滑点总是处于良好的润滑状态，其润滑工作可以在机器运行中进行，

　　机器上所有润滑点通过管线连接加注润滑脂，不会遗漏隐蔽的润滑点，在润滑过程中

　　无污染，保证了设备长期处于优良状态。

　　2) 分段除尘：良好的除尘系统是保证切割长期稳定的基础，分区分时除尘结构，避免切割

　　时产生的粉尘对人体的伤害同时也保证了快速响应切割位置，实现**的除尘效果。

　　北京万通博瑞金属加工有限公司(简称“博瑞激光”)是一家专业致力于高精度光纤激光切割机设备的研发、生产、销售于一体的高新技术企业。博瑞激光瞄准世界激光**，加大科技研发力度，拥多项自主发明**，同时吸纳国内外**的科技成果精髓，激光切割机的性能获得极大提升。多年来，博瑞激光以精度**高、速度**、效率**高而稳居中国高精度激光切割机**品牌，世界**的铸钢床体**技术使博瑞激光的坚固性和稳定性在同行业有口皆碑，被人赞誉为：可以使用一辈子的“百年激光”设备。公司自1992年成立以来，规模不断扩大，技术力量更加雄厚。现有多名从事激光切割技术和自动控制领域的多名**工程师;全面监管设备生产工艺流程、控制**终检测和测试等，产品性能可靠，产品服务规范、快速。
