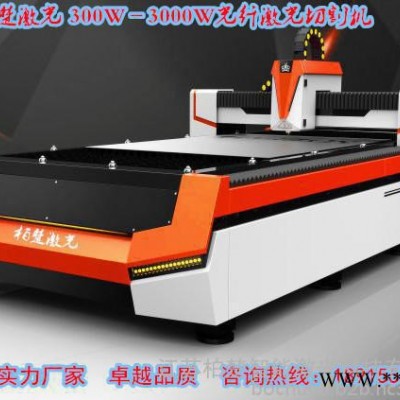

3015-1000W激光光纤切割机 钣金切割机/工艺品激光切割机 灯具激光切割机

主要性能和优势

★光束质量好、电光转换效率高、可靠性好、长期稳定，加工速度快，效率高，经济效益好，割缝小，切割面光滑。
★适用范围广：可切割12毫米以下不锈钢、碳钢、合金钢、弹簧钢、合金铝等多种金属材料。
★软件兼容性强、可制作各种文字、图象等
★焦距跟随设计，即使材料表面不平整仍可保证切割质量.不受工件形状的影响,激光加工柔性好，可以加工任意图形，可以切割管材及其它异型材。
★切割质量好：无接触切割，切边受热影响很小，基本没有工件热变形，完全避免材料冲剪时形成的塌边，切缝一般不需要二次加工。切缝平整、美观，无需后序处理工序。

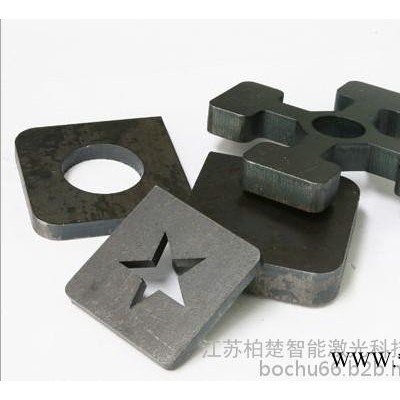

★切割精度高：适用于各种精密配件和机器面板的切割，打孔以及各种金属字、装饰图案等的切割。
★切割幅面大：幅面可达1300mm×2500mm。可以定做其他幅面
★节约模具投资：在电脑上画出任何图像就可进行激光加工，不需模具，没有模具消耗，无须修理模具，节约更换模具时间，从而节省了加工费用，降低了生产成本，尤其适合大件产品的加工。
★节省材料：采用电脑编程，可以把不同形状的产品进行整张板材料套裁，最大限度地提高材料的利用率
激光切割机应用领域
★适用于金属材料的切割，如不锈钢，碳钢、合金钢，弹簧钢，铝合金，金、银、铜，钛等金属板材及管材。广泛应用于厨具，五金，刀具，钣金结构，高低压电器柜制作，仪表电器零件，金属工艺品，广告标牌制作，装潢，锯片，弹簧片，航空，航天，兵器，舰船，汽车，石化，医疗，机械零件等行业。

 激光切割机优点

和数控冲床比较，光纤激光切割机具有以下优点：

（1）能完成各种复杂结构的加工，只要能在电脑上画出任何图像，该机都能完成加工。

（2）不需要开模，只在电脑上将图作出，产品马上就可以出来，既能快速开发新产品，又能节约成本。

（3）激光切割机有自动跟踪系统，所以既能完成平面切割，也能完成各种高低不平的曲面切割。

（4）复杂的工艺要求数控冲床难以完成，激光切割都能做到。

（5）表面非常光滑，产品档次很高，数控冲床难以做到。

（6）成型的箱体（厚0.5米以内）需增加孔槽等处理，数控冲床无法处理，数控金属激光切割机能解决。

激光切割机特点

1、高效率，搭载我司自主研发的中科中美光纤激光器，寿命可达100，000小时，实现超低能耗、超高效率。

2、操作简便，采用随动激光切割头、悬臂结构，方便上料，可直接切割成型机箱或管材。

3、所见即所得，由图至产品省去了模具、编程等繁琐步骤，低廉的使用成本，独有的加工精度，成就超低价、高精度金属板材加工利器。

4、采用高速精密滚珠丝杆及直线导轨传动，确保了机床的精度及速度。

5、高速度， 1mm不锈钢切割速度36m/min；0.5mm不锈钢切割速度25m/min。

6、高性能。光纤传输，柔性加工，适于切割铜、铝等高反材料，在任一点上都能实现等质量切割。

 7、高效益   切割速度快，运行成本低，加倍回报您的投资。

 8、低气耗   激光产生无需发生气体；独有空气切割不锈钢薄板技术，无N2消耗。

光纤切割机都具有性能可靠、结构紧凑、半导体泵浦源寿命长、免维护、电光转换效率最高、以及在全功率范围内，光束发散角和光束质量完全保持一致等特点。

激光切割机参数

型号：3015光纤激光切割机

最大激光功率：300W 500W  800W 1000W 1200W 1500W  2000W  3000W  4000W (选择配置)

最大切割幅面：3000*1500mm

最大切割速度：260mm/S (空气切割1mm厚钢板)

切割精度：±0.02mm

切缝线宽：0.1~0.5mm

重复定位精度：0.01mm

最大切割厚度：12mm

激光器类型：光纤激光器

一、设备配置、参数

1、主要配置

2、主要参数

二、机床工作环境要求

三、设备介绍

1、主机系统

机架采用框式焊接结构，整体刚性好、强度高；横梁体采用轻量化设计，具备良好的加速性能，经过数控龙门铣床精密加工,确保运动精确。

焊接件进行时效处理消除焊接应力，有效防止结构变形。

    专门设计的电气控制柜采用全密封结构，避免灰尘进入，电气系统运行可靠。

采用台湾HIWIN方形精密直线导轨，定位精度高，磨损少；能长时间维持高精度，组装容易并具互换性。

    纵横向均采用进口高精度斜齿轮齿条驱动，配备高精密减速机和交流伺服系统，实现高精确定位传动。

2、激光器

采用世界先进的光纤激光器，其性能稳定、产品整体质量得到安全保障

(1) 光纤激光器电－光转化效率高，转换效率达30%以上，中功率光纤激光器采用水冷，可大幅度节约工作时的耗电，节省运行成本，达到最高的生产效率；

(2) 激光器运行时仅仅需要电能，不需要产生激光的额外气体，具有最低的运行和维护费用；

(3) 光纤激光器采用半导体模块化和冗余设计，谐振腔内无光学镜片，不需要启动时间，具有免调节、免维护、高稳定性的优点，降低了配件成本和维护的时间，这是传统激光器无法比拟的；

(4) 光纤激光器的输出波长为1.06微米，是CO2波长的1/10，输出的光束质量好，功率密度高，有利于金属材料的吸收，具有卓越的切割能力，从而使加工的费用最低;

(5) 整机光路由光纤传输，不需要复杂的反射镜等导光系统，光路简单，结构稳定，外光路免维护。

3、切割头

PRESTE切割头配置最灵敏的维宏或柏楚电容式非接触式自动跟踪系统，可以调整最佳的焦距、保证整板最佳的切割效果，避免了材料不平整时，焦距变化问题引起的材料报废。

切割头中含有保护镜片，使聚焦镜等贵重的易耗品消耗量极少；由于该切割头配有非接触传感装置，在系统的控制下，能够实现稳定的Z轴浮动功能，直接消除了板材不平对切割质量的影响。

4、冷却系统

采用特域光纤激光专用冷水机组冷却激光器，满足光纤激光器腔体及出光口的恒温需求。

高洁净的循环水系统，配套过滤装置。

5、辅助配气系统

辅助气体控制系统由过滤器、气动元件和管路组成。辅助气体控制系统采用集中控制，不同的辅助切割气体由控制系统切换，并可调节压力的大小。

压缩空气经过干燥过滤处理后可以使用（除水、除油、除尘）。

6、辅助制造系统

维宏或柏楚激光切割专用数控系统可以提供图形处理、参数设置。自定义切割过程编辑，模拟，排序及空走和加工等。

四、数控系统

硬件配置：

l USB2.0接口，支持U盘读写；

l 控制轴数：2轴联动直线和弧线插补；

l 控制电机：伺服电机

l 可编程输出：7路

l 可编程输入：16路

l 有断电保护功能，抗干扰性能强；

软件特点：

l 全中文菜单，直观简洁，短时间可掌握操作方法；

l 根据需求存储任意多个加工文件；

l 实时运动和切割状态显示；

l 支持AI、DXF、PLT等图形数据格式，接受Mater Cam、Type3、文泰等软件生成的国际标准G代码，导入DXF图形时，直接提取AutoCAD文字轮廓；

l 系统调入图形图像数据后，可进行编辑排版（如缩放、旋转、对齐、复制、组合、平滑、合并等操作）；

l 对导入的数据自动进行合法性检查，如：封闭性、重叠、自相交、图形之间距离检测；

l 根据切割类型（阴切、阳切）、内外关系、干涉关系，自动计算切割图形的引入、导出线；

l 根据加工工艺需要，可任意修改图形切割开始位置和加工方向，同时系统动态调整引入引出线位置；

l 文件导入时自动优化加工顺序，同时还可以手工调整，减少加工时间，提高加工效率；

l 选择图形输出，支持在任意位置加工局部数据，对补料特别有用，同时可以使用裁剪功能，对某个图形的局部进行加工；

l 独特断点，加工过程可以沿轨迹前进、回退，灵活处理加工过程遇到的各种情况；

l 根据加工图形、原材料大小，进行自动套料（可选功能模块）

机器功能特点

全时切割，高效切割，高质量切割，高材料利用率。
