| 控制方式 | 自动 |
|---|---|
| 作用对象 | 铝制品 |
| 电流 | 直流 |
| 用途 | 雕刻 |
| 产品别名 | 铝制品专用激光雕刻机 |
| 最大线割速度 | 10000（mm/s） |
| 适用材质 | 铝制品 |
| 最大刻线深度 | 1000（mm） |
| 定位精度 | 0.1（mm） |
| 快进速度 | 1000（mm/min） |
| 品牌 | 家家用 |
| 型号 | jjy-db400 |

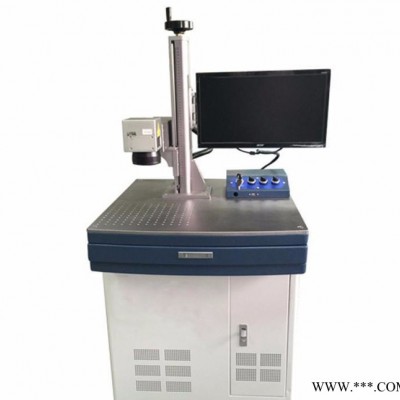

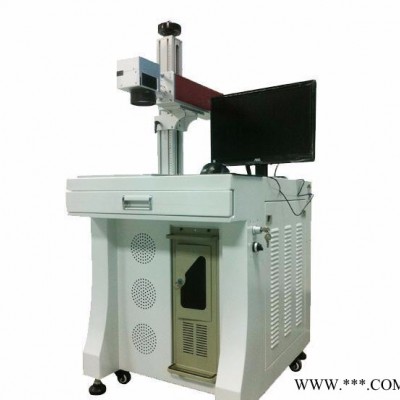

铝制品专用激光雕刻机是当今国际上最先进的激光打标设备。在市场的占有率从2008年至今高达60%以上，主要用于替代传统落后的制造工艺，主要以logo、商标、产品表面的工艺改进为主，在未来的市场中只要你是做产品的都必须有一台光纤激光打标机来雕刻你的logo和商标。先进的激光加工系统可迅速提高品质与生产效率。
特点：
l 激光功率输出稳定、光斑质量好是传统打标机的3倍
l 雕刻速度快，是传统机型的2-3倍
l 特别适用于精密、精细打标，字高可做到0.2mm
l 无任何操作系统限制，操作方便，光路全封闭，稳定可靠，免维护可达100000小时
l 超长寿命，达10万小时以上
l 无污染、无噪音、无耗材，耗电量为传统机型的5%-10%
l 超高精细度，分辨率达2540dpi
l 激光器采用一体整体结构，无光学污染与耦合损失，空气冷却。
规格参数：
行业应用：
手机配件、手机保护壳、线材、微电子、汽车配件、数码、通讯、工具、钟表配件、五金、珠宝、卫浴洁具、包装、塑胶、防伪、标牌等。
样品展示：
德国IPG激光器
采用德国进口IPG激光器，国际最新型，最可靠结构，体积小巧，耗电量小，无高电压无需庞大的水冷系统（仅需约300W），光束质量高，接近理想光束，USB接口输出控制，光学扫描振镜，激光重复频率高，高速无畸变。
l 最显著的优势是具有极高的泵浦效率。一般情况下泵浦转换效率为70%-75%，比工业用二级管泵浦的固体激光器(DPSSL)高得多。如此高的转换效率降低了激光器系统制冷和功率需要，能够比传统固体激光器的结构更为紧凑，提供非常坚固和高可靠的封装设计，并显著增强输出的光束质量。
l 技术可大大延长器件寿命(十万小时免维护)。
l 由于激光介质本身就是导波介质，可方便地与目前的传输系统高效连接；
l 纤芯可做得很细，能实现高功率密度。
l 散热性能好，具有很高的转换效率以及很低的阂值。
l 激光器的输出波长涵盖范围极广，从400一3400nm，可满足各方面的应用需求。
它的优势是具有极高品质的光束质量和可靠性,其主要技术特性如下:
1.超高的输出功率;
2.更高的电光转换效率;
3.更低的维护成本;
4.结构紧凑的体积;
5.可移动,更耐久,比传统的激光器和非激光器设备更加绿色环保;
6.更低的电量消耗:比传统激光器的光电转换效率高15倍以上;
7.较低的冷却要求:激光器独特的设计使其对冷却的要求大大降低,低功率的激光器更只需使用风冷;
8.更少的设备要求:同一台激光器可以进行焊接,切割,钻孔;
9.更低的消耗:没有任何的像更换灯或者Bar条这样的耗材.
IPG-10/20W产品性能指标
光束质量M2:1.5
平均输出功率10w /20w
最大直线打标线速度7000mm/s
激光波长1064nm
打标范围100×100 mm×mm
可选70×70 / 175×175 / 300×300mm×mm
激光重复频率20KHz-80KHz
最小字符高度0.2mm
标刻深度0.01-0.2mm
重复精度0.005mm
最小线宽0.01mm
电力需求单相220V / 50Hz / 2A
整机耗电功率<500w
冷却系统风冷
1064nm场镜
场镜的主要作用是：
1. 提高边缘光束入射到探测器的能力；2. 在相同的主光学系统中，附加场镜将减少探测器的面积；如果使用同样的探测器面积，可扩大视场，增加入射的通量；3. 使探测器光敏面上的非均匀光照得以均匀化。平场聚焦镜，也称场镜、f-theta聚焦镜，是一种专业的透镜系统，目的是将激光束在整个打标平面内形成均匀大小的聚焦光斑，是激光微孔机的最重要配件之一。场镜可分为f-theta透镜和远心透镜。由于远心透镜的成本和费用很高，在工业应用的激光打标机中主要使用F-theta透镜。在没有变形的情况下，聚焦点的位置取决于透镜的焦距以及偏转角的切线，聚焦点的位置仅取决于焦距和偏转角，这样就简化了焦点定位的计算方法。
激光打码专用机场镜的主要技术参数：
l 选用场镜，主要考虑的技术参数是工作波长、入射光瞳、扫描范围和聚焦光斑直径。
l 工作波长：主要是看激光器的波长，场镜是在给定的激光波长镀膜的。如果不在给定的波长范围内用场镜，场镜会被激光烧坏的。
l 入射光瞳：如使用的是单片镜，反射镜置于入射光瞳的地方，最大可用光束的直径等于入射光瞳的直径。
l 扫描范围：场镜能扫描到的范围越大，当然越受使用者的欢迎。但是如果增加扫描范围，聚焦光点变大，失真度也要加大。另外加大扫描范围，场镜焦距和工作距也要加大。工作距离的加长，必然导致激光能量的损耗。还有聚焦后的光斑直径跟焦距成正比，这意味着加大扫描范围，聚焦光斑直径跟着加大，光斑聚得不够细，激光的功率密度下降非常快（功率密度跟光斑直径的2次方成反比），不利于加工。微孔加工一般选用范围比较小的场镜。
l 所以使用者要根据不同的加工面积选用最适合的场镜，或者备用几个不同扫描范围的场镜。
l 聚焦光斑直径：对于入射激光束直径D、场镜焦距F和光束质量因子Q的扫描系统，聚焦光斑直径d = 13.5QF/D (mm)。所以用扩束镜可以得到更小的聚焦光斑。
进口scanlab振镜
我们采用的进口scanlab振镜电机部分设计为动磁式结构，结合国际最先进的光电式传感技术和PDM控制方式，采用国外军工级工艺和技术水平研制而成。
运行稳定性、定位精度、打标速度、抗干扰能力等综合性能指标已达到国内外同类型产品领先技术水准，并获得国家多项专利，具体特性如下：
■ 采用光电和光栅物理传感器组成的双重传感器技术，并具有自动校正功能。
■ 采用先进的高速度和高精度自动控制方式，利用动磁式控制原理，具有体积小、重量轻、速度快、精度高、稳定性好等特点满行业内对更高精度、更紧凑系统不断增长的需求。
■ 超高速自动位置校正、超高速惯量运算控制系统的研发，使得扫描振镜的速度达到国际的技术标准。
■ 对振镜运行的位置误差进行自动调整，定位精度高，线性度可达千分之一以内，重复定位精度控制在了千分之六弧度左右。
■ 解决了振镜电机温度漂移、信号干扰和零位漂移等常见问题。
性能参数和技术指标
性能类型 | 参数量 |
模拟输入阻抗 | 单端输入：100KΩ 差分输入：200KΩ |
位置输出阻抗 | 1KΩ |
位置信号输入范围 | ±5V,±10V(MAX)可选 |
电机摆动角度 | ±20° |
电机小角度摆动速度 | <300us |
位置信号比例系数 | 0．5V／° |
电子线路稳定度 | 20PPM／℃ |
输入电压要求 | ±15VDC |
平均工作电流 | 3A |
最大峰值电流 | 15A |
工作温度范围 | 0℃—40℃ |
进口卡：
支持Windows XP， Win7，Win8等系列操作系统。
硬件处理数据，速度、精度极高；能发送PWM信号，支持国外所有激光器；
扩展口：包括4路模拟信号输出，1路PWM 信号，2位的数字信号输出，方便用户使用的硬件触发打标信号和自动化联机；
轴控制功能：支持双轴拼图打标功能；支持转轴打标功能；支持飞标功能；
PCI架构（USB和网络传输接口正在测试中），科学合理的布线和抗干扰处理，稳定性和抗干扰性极高。
打孔软件
l 自主编辑所需大小的孔径及排列群孔、单孔、图形图案等
l 开放的多语言支持功能（目前有英文、简体中文、繁体中文版本）
l 矢量图绘制，绘制过程中直接改变曲线形状
l 强大的节点编辑功能
l 集成常用图形库，可直接调入使用；用户可自建图库
l 打孔软件内可直接输入文字，支持TrueType字体，单线字体（JSF），点阵字体（DMF）
l 也可支持条形码字体（常见一维条码以及Datamatrix,PDF417二维条码）
l 支持用户自建字库
l 支持直线填充、环形填充功能
l 文字支持按照曲线排列
l 支持变量文本（加工过程中实时改变文字，某些版本不提供）
l 针对特殊图案设定特殊的加工参数
l 兼容常用图形格式（bmp,jpg,gif,tga,png,tif等）
l 兼容常用的矢量图形（dxf,dst,plt等）
l 常用的图象处理功能（灰度转换，黑白图转换，坡雕预处理，网点处理等）（插件形式）
l 内置多种滤镜，支持自定义滤镜
l 插件形式整合加工功能，编辑完后可直接加工
l 激光切割加工插件具有以下性能特点：
l 优化的曲线加工功能，可大大缩短曲线加工时间（根据曲线形状数据不同）
l 优化的扫描加工功能（位图以及填充图形）
l 支持摄像头定位加工功能（选购）
l 多种加工模式选择
l 丰富的加工参数，可产生不同的加工效果
l 支持保存材料参数，同样的材料加工参数值需要调整一次即可永久使用
l 支持工作记录功能，可计算加工产品的数量
红光指示器
波 长：650nm
输出功率：5mw
输入电压：5V
输出电流：＜30mA
光学系统：进口光学PMMA聚焦镜+光学ZF7镀膜柱面镜
外形尺寸：12X33MM
管身材质：铝材料（起绝缘作用）
运转方式：连续激光器
激励方式：电激励式激光器
工作介质：半导体激光器
直线宽度：变焦
工作寿命：大于10000小时（可连续长时间不间断使用）
工作温度：-10°~75°
储藏温度：-40°~80°
激光级别：精工级
l 本文案的最终解释权归家家用激光设备有限公司！
l 以上机器图片仅供参考，一切以实物为准！
