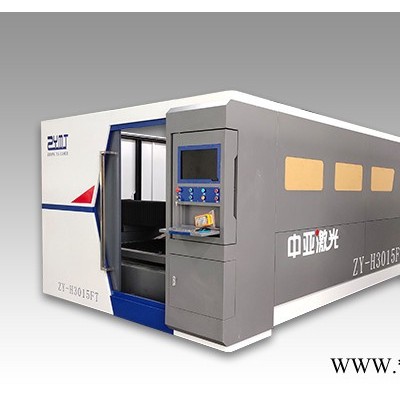

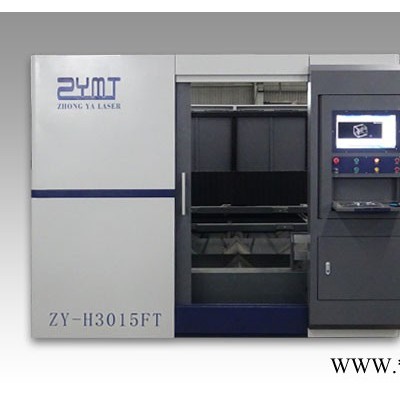

中亚 激光切割机 ZY-H3015FT

产品价格220000.00元/台

产品品牌未填

最小起订≥1 台

供货总量9999 台

发货期限自买家付款之日起 10 天内发货

浏览次数985

企业旺铺https://www.guanggaoj.com/com/sdxh360/

更新日期2021-12-29 10:20

企业主推产品

诚信档案

会员级别:企业会员

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 山东翔辉机械设备有限公司

企业名片

山东翔辉机械设备有限公司

联 系  人:徐曌(先生) 总经理

联系固话:

联系地址:中国山东省济南市天桥区历山北路

【友情提示】:来电请说明在广告界看到我们的,谢谢!

商品信息

基本参数

品牌:

未填

所在地:

山东 济南市

起订:

≥1 台

供货总量:

9999 台

有效期至:

长期有效

产地:

安徽

控制方式:

数控

经营模式:

自产自销
详细说明
产地 安徽
控制方式 数控
售后服务 上门服务
新旧程度 全新
作用对象 金属
经营模式 自产自销
品牌 中亚机床
型号 ZY-H3015FT
质量认证 ISO9001

基本介绍

激光切割是现今人们所掌握的各种切割技术中较好的切割方法,与传统切割相比,激光切割的优势在于: 热变形小、切割精度高、噪声小、无污染、易于实现自动切割 、加工成本比机械加工要少50% 。

光纤激光切割机是采用进口的光纤激光器输出高能量密度的激光束,并聚焦在工件表面上,是工件上被超细焦点光斑照射的区域瞬间熔化和气化,通过数控机械系统移动光斑照射位置而实现自动切割。它是集光纤激光技术、数控技术、精密机械技术于一体的高新技术设备。

ZYH3015FT性能特点:

1.双重伺服电机驱动。

2.具有更高的稳定性,更高的速度和更快的加速度。

3.全数字化CNC伺服电机通讯。

4.交换工作台减少了上下料的时间,提高了切割效率。

5.该机采用龙门式结构,进口减速机及高精密的直线导轨,传动平稳,精度高,大大提高了机床的生产效率。

6. 床身采用整体焊接结构,退火后进行粗加工,然后再进行振动时效处理,可以完全消除焊接及加工的应力,刚性好、精度高、可保持长时间使用不变形。

7. 横梁采用铝合金整体铸造,经两次高温退火后粗加工,再振动时效后,经高精密加工成型刚性好、重量轻、动态性能好。

8.进口高精度电控比例阀,控制切割辅助气体的气压,以达到较好的切割效果。比手动调压阀要、方便得多。

光纤激光器:

1.高光电转换效率,节水节电节成本。

2.光纤激光器具有优异的热性能,电光效率较高,节水节电,尤其重要的是可长期免维护使用,可节约大量维护经费和时间,提高工作效率。

3.光纤激光切割机在薄板切割方面有明显优势。

主要配置

1.光纤激光器功率:1500W

2.切割加工范围:3000mmX1500mm

3.切割板材厚度:碳钢:14mm,不锈钢:5mm

机床主要参数

序号

项   目

参   数

单位

1

切割板材尺寸

3000×1500

mm

2

X轴行程

1525

mm

3

Y轴行程

3050

mm

4

Z轴行程

100

mm

5

定位精度

±0.03

mm/m

6

重复定位精度

0.02

mm

7

XY轴最大进给速度

120

m/min

8

切割精度

±0.05

mm/m

9

Z轴高度控制

数控、随动



10

Z轴随动系统

电容式高度传感器



11

激光器功率

1500

W

12

切割厚度

(在满足切割条件的前提下)

碳钢0-14

mm

不锈钢0-5

mm


激光器参数


激光器型号

飞博1500W

激光器形式

光纤激光器

激光输出功率

1500W

激光功率稳定度

≤±3%

激光波长

1070mm

冷却水流量

≥3.5 L/min

冷却水温度

21℃~26℃

冷却水压力

0.3~0.45MPa


随机标准配置:

1) 光纤激光器

2) 工作台

3) 高端数控系统

4) 激光器水冷却机组

5) 抽屉式高压激光切割头

6) 电容式切割头高度检测系统

7) 激光切割机专用自动编程软件

8) 电控比例阀精度调气压系统

9) 高压切割系统

10) 切割辅助气体自动转换系统

序号

名称

品牌/型号

1

激光切割专用数控系统:

柏楚

2

电机及驱动

日本松下

3

光纤激光器

飞博

4

电控比例阀,电磁阀

日本SMC

5

机床电气控制系统:

施耐德

6

水冷机

同飞/迪威特

7

自动调焦切割头

瑞士Ray Tools

8

齿轮齿条

台湾YYC

9

减速机

德国纽卡特

10

直线导轨

台湾上银


激光切割机的基本原理

激光切割的原理是将激光束聚焦成很小的光点,使焦点处达到很高的功率密度,这是光束输入(由光能转换)的热量远远超过被材料反射,传导或扩散的部份,材料很快加热到气化的温度,蒸发形成孔洞。随着光束和材料相对线性移动,使孔洞形成宽度很窄的切缝。

激光切割的特点:

1.切缝窄,变形小,精度高,速度快,效率高

2.激光切割是一种高能量、密度可控性好的无接触加工
3.相对于冲床,剪板机,它不需要模具,节约了换模具的时间,降低了加工成本。能切割复杂的图形。

控制系统:上海柏楚

上海柏楚系统采用基于Windows操作系统的CypCut光纤激光切割机专用数控系统,集成了很多激光切割控制专用功能,功能强大,软件提供丰富的激光切割工艺参数,灵活的排样及刀路编辑能力,引入引出、桥接、共边、光斑补偿、曲线平滑、分割、合并、自动区分内外模等功能一应俱全,提供随速PWM实时功率调节,渐进穿孔防爆孔等特殊工艺,操作方便,不需要在电脑上生成G代码,直接将CAD文件导入系统就可以切割等优点。


激光切割头:瑞士 Ray Tools

光纤激光切割头的作用主要是将光纤头出来的很细的激光通过扩束镜进行扩束,将光斑放大,再通过聚焦镜使激光束在切割嘴附近形成焦点,通过辅助气体切割工件


冷水机:迪威特或同飞

??冷水机的作用:激光器,光纤头,切割头在工作中产生热量,用水直接冷却效果比较好,冷水机的作用是冷却激光器,光纤头,切割头。冷水机的水要求是蒸馏水,减少对激光器内壁的腐蚀。

技术参数表

设备型号 ZYM3015 ZYM4020 ZYM6020 ZYM6025
工作幅面 3000*1500MM 4000*2000mm 6000*2000mm 6000*2500mm
轴行程 1500mm 2000mm 2000mm 2500mm
轴行程 3000mm 4000mm 6000mm 6000mm
重复定位精度 ±0.03mm ±0.03mm ±0.03mm ±0.03mm
最大运行速度 90m/min 90m/min 90m/min 90m/min
传动方式 精密齿条双驱 精密齿条双驱 精密齿条双驱 精密齿条双驱
电源额定电压 380V50Hz 380V50Hz 380V50Hz 380V50Hz
激光器功率 500W-6000W 500W-6000W 500W-6000W 500W-6000W
供电需求 380V50Hz 三相四线 380V50Hz 三相四线 380V50Hz 三相四线 380V50Hz 三相四线
