| 产地 | 北京 |
|---|---|
| 产品类型 | 全新 |
| 电源电压 | 220V |
| 电源类型 | 交流电源 |
| 额定电压 | 220V |
| 额定输入功率 | 200 |
| 高度 | 100 |
| 工作形式 | 全自动 |
| 规格 | 标配全套附件与耗材 |
| 空载转速 | 60000rpm |
| 控制方式 | 数控 |
| 类型 | 雕刻机 |
| 重量 | 180 |
| 执行质量标准 | 国标 |
| 回转数 | 60000 |
| 铣刀直径 | 0.1 |
| 主轴钻速 | 60000 |
| 品牌 | YOSUV |
| 型号 | 启航B-2020 |
| 加工定制 | 是 |
方案编号：远苏科技启航B系列-2020方案
产品概述： 远苏科技是国内PCB雕刻机生产制造商，专注于国内外高端企业及学校客户的精密研发制板需求，提供用于对覆铜板进行钻孔、雕刻、外形铣割的线路板雕刻机及整体制板解决方案。

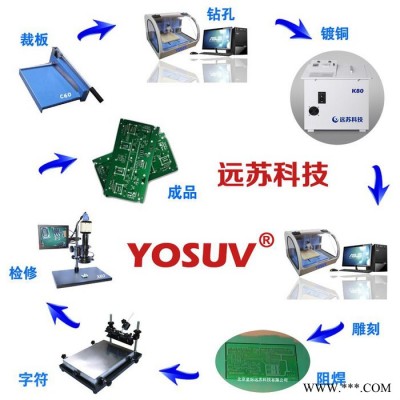

一、生产工艺及生产过程：
PCB制板工艺：（单面）
裁板－钻孔－雕刻－阻焊－字符－板面处理－检修－成品
PCB制板工艺：（双面）
裁板－钻孔－孔金属化－雕刻－阻焊－字符－板面处理－检修－成品
工艺目的：
裁板：将覆铜板通过精密裁板机裁成所需尺寸，一般比所需要尺寸多出来1CM边框。
钻孔：根据软件提示，将PCB板上所有的孔通过雕刻机钻出所需的孔。
孔金属化：用过孔电镀系统对PCB板上的孔进行金属化处理。
雕刻：用PCB雕刻机对覆铜板进行雕刻，雕刻出所需的线路。
阻焊：用曝光机对雕刻好的PCB板进行曝光，将曝光好的PCB板进行绿油阻焊。
字符：用丝印机对做好阻焊的PCB板进行字符的丝印。
板面处理：将做好的线路板进行表面处理，便于焊接。
检修：通过视频检测仪处理表面细微金属碎屑，以便于达到最佳效果。
二、设备的配置：

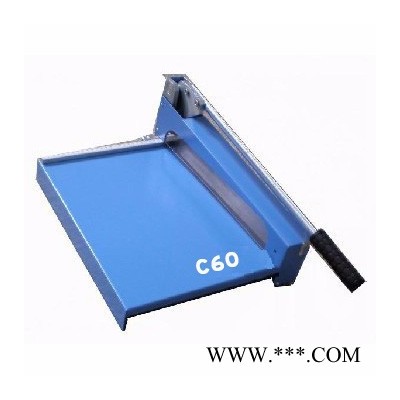

(1)裁板机C60
产品概述：
用于实验过程中线路板的裁割。
技术参数：
1．特钢长寿命刀刃，省力杠杆式设计，轻松切割各种厚板材。
2．流线型的外观符合人体工程学的设计。
3．配置水平对位功能，可以方便的切割固定形状的PCB板。
4．最大切割长度350mm，最大厚度3mm。
5．具有对位和固定标尺，精度更高，使用更方便。
6．固定透明保护罩，既保证不会误伤手指，又可以观查切板质量。

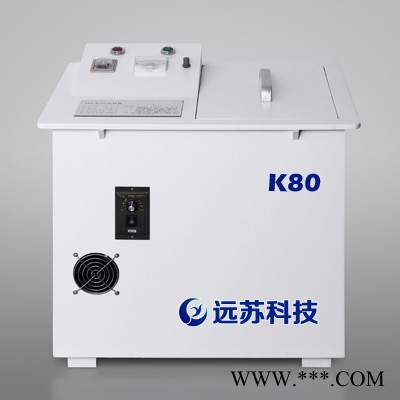

(2)过孔电镀机K80
产品概述：
用于对线路板上的孔进行金属化处理。主要用于双面板制作时。
整套系统具有以下优点：
电镀液微循环系统：内置两套微孔发泡管和静音气泵使电镀液形成微循环，提高过孔电镀的质量。 电镀件往复运动功能：通过调速，可控制电镀速度。 一体化的设计：使整机结构紧凑。 密封式的设计：保证电镀液不受污染，保证电镀质量。技术参数：
1、镀板最大面积：340×340mm
2、最小孔径：0.3mm
3、输出电流：0-15A
4、工作电压：220V/50HZ
5、外形尺寸L*W*H：660*560*480mm
K80过孔电镀机，又称孔化机，镀铜机，在PCB物理快速制板工艺中主要用于对线路板上的孔进行金属化处理。较常用于双面板线路板的制作。将完成钻孔的覆铜板置于本机中，设置好相关参数，即可轻松快速的完成金属孔化工艺。

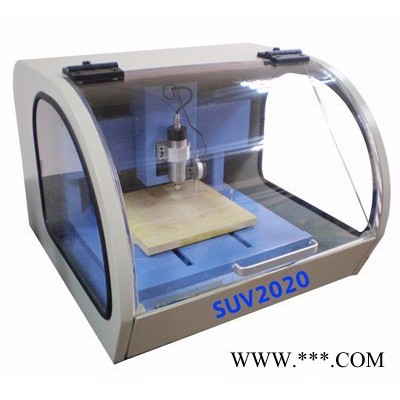

(3)线路板雕刻机SUV2020
产品概述：
用线路板雕刻机对敷铜板进行钻孔、雕刻、外形铣割，制作出所需的线路板,是实验、研发打样的必备工具。
主要功能：
自动原点定位：可以从任意位置自动回到设定的零点。 定位销与不对称定位技术：保证了定位的精确性与正确性。 断点续雕：从任意百分比开始雕刻，或雕刻到某一百分比结束。 虚拟加工：根据设定的参数，虚拟显示实际加工过程。 实时显示加工路径：加工前首先显示所有加工路径，在加工过程中实时显示当前位置。 任意区域选择雕刻：选择任意区域，进行雕刻。 组合雕刻/自动选择刀具：选择两把雕刻刀，自动分配雕刻区域。在不影响雕刻精度的情况下选择一把大雕刻刀，快速铣掉大块的空白区域。 万能钻孔：使用固定铣刀挖出任意孔，减少了换钻头的次数。 外形铣割：板子雕刻完成后进行外形铣割。 智能主轴转速优化功能：根据刀具自动优化主轴转速，从而提高雕刻精度。 技术参数 加工范围 单双面板 加工面积 200×200mm 最小加工线径 4mil 最小加工线距 6mil 分辨率 0.04mil(1um) 工作速度 2.4m/min 主轴转速 0～60000r/min，无级可调速 主轴功率 95W 直线导轨 进口直线导轨 传动方式 进口滚珠丝杆 钻孔孔径 0.4～3.175MM 钻孔深度 0.02-3mm 钻孔速度 100(孔/min) 控制方式 电脑控制 通信方式 RS-232/USB 操作系统 Windons 98/2000/XP/Vista/Win7 最小内存配置 256MB 体积 480mm（L）×610mm（W）×450mm（H） 重量 90kg 消耗功率 200 W 电源 200V/50HZ 支持软件 支持Protel99se、Altium Designer、CAD等常用EDA软件（支持所有pcb及gerber格式的文件）(4)PCB曝光机E60
产品概述：
用于在线路板制作过程中对于阻焊前的PCB板进行曝光，以便进行阻焊。
主要功能：
内附真空泵，确保原稿密接 双面同时曝光，定位准，效率高 999秒数位定位器，可任意定时 15W*6紫外线管，曝光仅需60秒(5)字符丝印机S6
产品概述：
用于制板过程中对于PCB板字符的印刷。
主要功能：

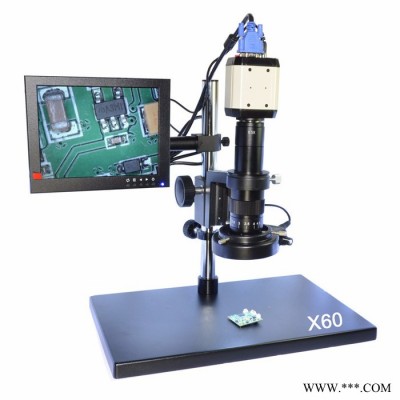

1、适用于PCB字符印刷，手工操作。 2、手动易于调校，操作简单，准确可靠。 3、工作面积：320x440mm(6)视频检测仪X60
产品概述：
用于对制作好的PCB进行视频放大检测，以便于达到最佳的制板效果。
主要功能：
图像传感器:200万像素，1/3INCH 有效像素:1600×1200 帧率:15 清晰度:最高超过800线（水平） 白平衡:自动 亮度控制:自动 颜色:彩色/灰度 镜像:支持左右/上下 OSD:英文/中文 图像保存:支持，根据分辨率不同，最高24幅（512M DDR） 图像对比:支持静态图像与动态图像1/2屏对比 边沿增强:支持 对比度:支持 色度:支持 十字光标:支持，多色 横线竖线:支持，多色，各两条，位置可移 数字降噪:支持 接口:VGA（RGB）720P/1024×768/1280×1024/1366×768 @ 60HZ AV输出:高清520线说明：用户有其他需求可咨询
备注：此方案为启航B系列（20*20cm）配套方案，另可配置(30*30cm）、(25*30cm）、（35*30cm）等方案，详情咨询在线客服；本司所有产品均可开具正规机打发票（普通发票和增值税专用发票均可开具），请放心选购。
