| 数控机床分类 | 其他数控机床 |
|---|---|
| 主电机功率 | 3.5（kw） |
| 运动方式 | 轮廓控制 |
| 加工尺寸范围 | 1300*2500（mm） |
| 主轴转速范围 | 0－24000（rpm） |
| 刀具数量 | 4 |
| 控制方式 | 闭环控制 |
| 控制系统 | 维宏 |
| 布局形式 | 立式 |
| 动力类型 | 机械传动 |
| 用途 | 数控特种加工 |
| 适用行业 | 装潢行业 |
| 售后服务 | 一年保修终身维护 |
| 品牌 | 乔鑫 |
| 型号 | QX-1325CNC |
业务咨询I8O 27O8 6I9I 刘小姐

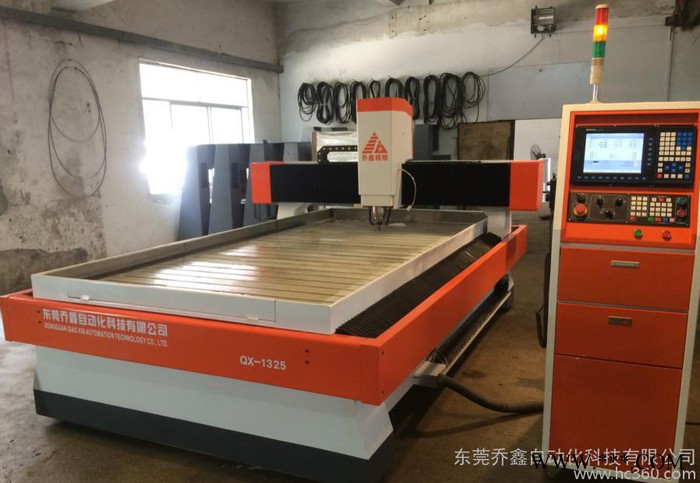

车间实物，辛苦拍摄，盗图必究
应用行业：
1.铜门,铝门行业中门头窗花浮雕,镂空,切割等,对金属材料进行加工.
2.广告行业：亚克力、双色板、PVC、ABS板、铝塑板雕刻切割，各类标牌、胸牌、座标牌、铜、字模、字型，各类标志、商标等材料。
3. 木工行业：家俱装饰，乐器行业，木制工艺品行业，大面积板材平面雕刻、实木家俱、实木艺术壁画、密度板免漆门、复合门、橱柜窗门，床头柜，屏风雕刻等。
机器特点：
◇本机器整体采用加厚高碳钢，人工时效床体，机身承受力高，坚固不振动、不变形、刚性好，再经过大型数控加工中心精加工，再装上导轨和齿条，以保证精度。此款高速铝板雕刻机是针对铝门/铜门专业设计，高速度，高品质，高性价比，空程速度可达36米/分.加工速度最高可达20米/分，是佛山/广州铜铝门业指定专用雕刻机！可免费试用7天，一个月内如果您找到配置一样，性能一样，价格比我们更便宜的，我们可给您全额退款！
◇本厂机器采用台湾原装上银方型导轨，Z轴丝杆采用台湾TBI丝杆，耐磨，精度高。
◇三轴带防尘罩，有效防护灰尘，保证传动件长期的使用稳定性
◇ 可随时暂停、增减速度、调节深度，并可预览雕刻路径的平面和立体图,无级调速方便于雕刻不同材质，适用于不同行业
◇ 方便的断刀处理，任意点刻补，无需重新排版或回到原点重刻，操作方便、容易掌握，支持文泰、TYPE3、 精雕等排版软件，兼容type3/artcam/ JDPaint/proe/UG等多种CAD/CAM软件
◇ 采用精密电主轴，四轴承，耐磨，耐用.大力距、强切削、高频率、长寿命
机器参数:
主要配件 | |||
序号 | 机床名称：铝板雕刻机 | 产品型号 | 数量 |
1 | 机身材质 | 8mm加钢带，钢通满焊机身 | 1台 |
2 | 钣金型式 | 2mm 烤漆钣金 | 1套 |
3 | 台面设置 | 顶部3mmX侧壁5mmX24mm高航空铝 | 1 套 |
4 | 侧壁 | 全铸铁CNC加工 | 1 套 |
5 | Z轴挂板 | U型铸铝，CNC加工 | 1套 |
6 | 控制系统 | 维宏 | 1套 |
7 | X、Y轴配置 | 台湾TBI 丝杆，台湾上银25导轨 | 3条丝杆，4条导轨 |
8 | Z轴配置 | 台湾TBI 丝杆，台湾上银25导轨 | 1条丝杆，2条导轨 |
9 | 传动系统 | 进口协伺服 | 4套 |
10 | 主轴 | 祥丰水冷(配水冷机) | 2套 |
11 | 变频器 | 富凌变频器 | 1套 |
12 | 电箱配置 | 电脑机柜(一体机) | 1套 |
设备参数 | |||
1 | 主轴转速 | 0~24000 rpm/min | |
2 | 空程速度 | 0-20000 mm/min | |
3 | 加工速度 | 0-15000 mm/min | |
4 | 主轴功率 | 5.5KW | |
5 | 加工精度 | ± 0.03/300 mm | |
6 | 重复定位精度 | ± 0.01/300mm | |
7 | X/Y轴最大工作行程 | 1400*2500 mm（X*Y） | |
8 | Z轴最大行程 | 180 mm | |
9 | 分辨率 | 0.00625/Pulse | |
10 | 雕刻指令 | G-code,ENG，UOO,MMG，NC | |
11 | 刀具直径 | 3.175mm,4mm, 6mm, 8mm, 10mm, 12.7mm | |
12 | 运动方式 | 龙门动 | |
13 | 净重 | 3500 KG | |
14 | 电力需求 | 380V 50HZ (内置开关电源) | |
15 | 外形尺寸 | 2100*3000*1700 mm（L*W*H） | |
雕刻机操作简介/Operation
1,按设计要求进行排版, 在正确计算完路径后,将不同刀具的路径进行保存.保存成不同的文
2,在检查路径正确后在雕刻机控制系统中将路径文件打开(可预览).
3,固定好材料,定义好工作的原点. 打开主轴电机正确调好转数.
4.接通电源，进行机器操作。
开机
1.打开电源开关，电源指示灯亮，机器首先进行复位自检运行，X、Y、Z、轴回到零点，然后各自运行到初始待命位置（机器初始原点）。
2.使用手持控制器，分别对X、Y、Z轴进行调整，对准雕刻工作的开始点（加工原点）。对主轴的转速，进刀速度分别进行适当的选择，使雕刻机处于工作等待状态。
雕刻
1.编辑好所要雕刻的文件。
2.打开传输文件，传输文件到雕刻机，即可自动完成文件的雕刻工作。
结束
当雕刻文件结束后，雕刻机会自动抬刀，并运行到工作开始点的上方。
1.对刀仪：定点对刀，提高工作效率，减少刀具损耗
2、手轮：模拟开机，避免由于程序错误导致撞机
3、台湾上银丝杆导轨：采用台湾原装上银丝杆导轨，定位精度高，噪音小，走刀顺畅
4、使用维宏系统：系统稳定，支持三轴联动控制，有断电保护功能
5、伺服驱动器和电机：速度快，运行稳定，有闭环回路线路，避免丢步
6、润滑油泵：为导轨、丝杆供油，减少磨损，保证机器精度
东莞乔鑫自动化科技有限公司为香港乔鑫集团于1989年在大陆东莞开始设立分公司，香港“乔鑫”机械公司专业生产开发、CNC数控机床系统的专业公司。自公司成立以来，致力于雕刻CAD/CAM技术，CNC雕刻机和CNC数控机床技术的研发，在精密雕刻机设计理论和工艺技术方面取得了长足的进步，成功的实现了自动化控制技术向产业化转化的过程，是国内香港最大的高速铜铝板浮雕雕刻机、玻璃高光机、CNC高速雕铣机、高速钻孔攻牙机、龙门加工中心机、全自动数控锯床设备生产工厂。质量处于世界领先水平，各种规格从小型到超大型一应俱全将近一百个机种之多。产品大量畅销国内外市场、欧、美、亚洲等国家，也获得国内各类大中小企业的信任。
“乔鑫”公司自创建以来，坚持走质量效益型发展之路。聘国内外知名高工担任技术顾问，一直注重科技创新，不断改进产品、先进生产技术和严格的以人为本的管理经验，。公司视“质量为企业生命”全面开展质量管理工作，进行ISO9001质量管理体系标准认证和有效实施。
“乔鑫”产品以卓越品质投放市场得到了顾客的一致好评、产品自设计、制造、销售至服务完全按照ISO-9001的标准与原则进行。产品亦充分考虑到操作的安全性与方便性及机械性能的高精度与高效率。
优秀的员工队伍和全心全意为客户服务的理念，我们不但具有丰富的研发和生产销售经验，并十分注重产品工艺、设计、制造、安装、保养维护一条龙专业服务，消除您的后顾之忧。欢迎贵单位来电、来函或派人来公司考察，我们由衷的感谢您的支持与鼓励。
