| 产地 | 山东 |
|---|---|
| 产品类型 | 全新 |
| 电源电压 | 380V |
| 电源类型 | 交流电源 |
| 额定电压 | 380V |
| 额定输入功率 | 3200 |
| 工作形式 | 全自动 |
| 控制方式 | 数控 |
| 类型 | 雕刻机 |
| 重量 | 2000 |
| 回转数 | 选配 |
| 主轴钻速 | 24000 |
| 套爪夹头 | 选配 |
| 品牌 | 星速 |

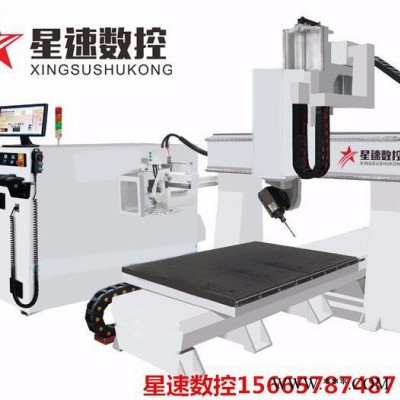

| 型号 | XS 1235 五轴石材雕刻机 |
| 加工定制 | 是 |
星速数控以服务客户为宗旨 以创新实干为立足根基，实干出真知 精雕细刻出精品，星速数控致力于产品研发与改良，选择星速 选择放心！
一、技术参数
● 加工尺寸
X：1220mm
Y：2440mm
Z：950mm
● 三轴快速移动速度
X：40000mm/分
Y：40000mm/分
Z：10000mm/分
● 重复定位精度：±0.02mm
● A轴旋转度数：±120°
● C轴旋转度数：± 210°
● 运行指令：G代码
● 主轴刀头输出功率：10KW
● 主轴转速：24000转
● 刀柄规格：HSK.F63.ER40
● 工作电源：AC380V/50HZ
二、部件配置
● 双摆头：HS655（意大利HSD）
● 控制系统：意大利欧赛（OSAI）
● 三轴斜齿条：德国亚特兰大斜齿条
模数：3mm
● 电器主件：德国施耐德(SHINEDER)
● 电缆线拖链：德国伊格斯(IGS)
● 导轨：台湾银泰(PMI）方形导轨（3层LACAS刮屑防尘、5000公里自润滑免维护）
X1/X2：45mm
Y：45mm
Z：30mm
● 伺服驱动系统：日本安川（YASKAWA）
电机功率：X1/X2（4.4KW)
Y(4.4KW)
Z(2.9KW)
● 减速机（齿轮变速箱）：台湾APEX 或德国 艾斯乐(ELSELE)
减速比：X1/X2（1:10）
Y（1:10）
Z（1:35）
● 变频器：台湾台达（DELTA）
● 选配软件：AlphaCAM, Catia, Ug.
● 选配台面：真空吸附等
三、应用特性
● 应用加工材质：
代木、保丽龙泡沫、石膏、环氧树脂、聚酯工业塑料及各类碳混化合物
● 应用行业：
汽车、风电、游艇轮船、轨道交通等模具以及大型三维立体产品件加工
● 加工轨迹： 三维曲面铣型
四、 生产工艺：
1、床身变形量热处理工艺：
粗、精加工前，二次退火消除内应力变形量
2、三轴垂直度：
粗加工：使用龙门刨床加工三轴的齿条、导轨安装基准面
精加工：使用进口五面铣加工中心，同一定位基点下（一刀活），精铣三轴的齿条、导轨基准面，同时加工定位销、安装螺孔
3、精度保证条件： 使用激光干涉仪做三轴精度补偿
五、技术支持和服务
1．设备安装和调试
● 设备到达用户后，星速工程师开始现场进行设备安装、调试、培训
● 用户准备：安装机床前，用户应提前保证卸货设备、安装场地和地面基础、
三相电源、电脑、插排、稳压器、漏电保护器
2、培训
*售前免费为客户进行使用培训。
*受训人要具备一定的相关学历和知识，供货方将对客户进行编程、操作、加工
和日常维护方面的培训，受训人要固定，认真学习。
*供货方技术工程师不定期对客户进行回访，与客户进行机器操作、产品加工方
面的技术交流，用户可以随时以电话和邮件的形式，咨询星速任何问题 3、 维修服务
● 保修期内：
1、正确操作和保养机器情况下，免费故障维修、更换零部件（易损件除外）
2、保修期为客户提供两次免费维护保养、一次精度补偿
3、因客户不正确操作，维护或自行改造、修理、挪移设备引发的故障；自然灾害等不可抗力引起的损坏不在保修范围内
● 保修期外：终身维修，收取相应服务费和零部件更换成本费
● 一般维修工作上门进行，维修相应时间不超过36小时
