| 功率 | u |
|---|---|
| 品牌 | 连山数控 |
| 型号 | TS3系列 |
1、 彩页说明说分为如下几部分

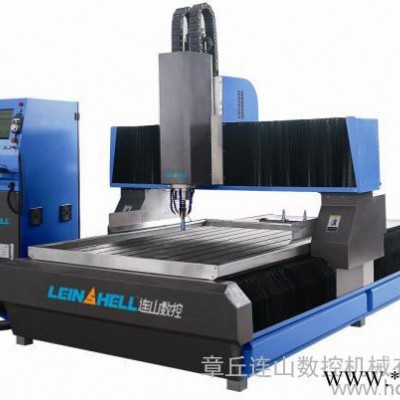

1、 产品图片 然后是产品简单介绍：TS3系列平面石材数控雕刻机采用了先进的设计理念，具有优异的雕刻性能和极高的可靠性。采用独创的硬件平台模块化设计，机床铸件如床体立柱和横梁采取树脂砂工艺制造，保证雕刻精度。全系列机器结构合理，功能强大，便于维护。
2、 机型特点： 1、采用维宏控制系统，功能强大。
2、自动换刀系统设计先进，大大提高工作效率。
3、集合深浮雕、钻孔、磨边、铣底、镂空等等功能与一体。
4、机身整体铸造，加工精度高。
5、独特的冷却系统，极大提高了主轴使用寿命。
6、机器各个部件经过严格筛选考核，均采用国际著名品牌。
应用范围： 主要用于大理石板材、汉白玉等石材的深加工处理。
适用材料：石材和非金属类材料。
技术参数：
TS3-A-C | 性能指标 | 参数 |
输入电压，频率 | 3AC 380+-20%；50/60hz |
|
工作行程 | X行程 | 1300mm |
Y行程 | 1800mm | |
Z行程 | 300mm | |
加工精度 | ±0.05 |
|
重复定位精度 | ±0.03 |
|
结构 | 机器整体均为铸造，并经回火去应力处理 | |
移动速度 | 空行>30000mm 加工速度根据材质、刀具、下刀深度测定 | |
主轴 | 主轴品牌 | BT30换刀主轴 |
主轴功率 | 5.5kw | |
主轴转速 | 0-12000转 | |
操作系统 | NC STUDIO |
|
驱动系统 | 安川伺服 |
|
操作系统 | OSAI |
|
机床重量 | 3.5T |
|
设计标准 | CE |
|
型号表
型号 | 编码 | 主轴 | 行程 |
TS3-A-C
| 003TS3AC
| 5.5kw
| X:1300CM |
Y:1800CM | |||
TS3-A-S
| 003TS3AS
| Z:300CM | |
TS3 –B-C | 003TS3BC |
7.5kw | X:1300CM |
Y:2000CM | |||
TS3 –B-S | 003TS3BS
| Z: 300CM | |
TS3 –C-C | 003TS3CC |
7.5kw | X:1300CM |
Y:2500CM | |||
TS3 –C-S | 003TS3CS | Z: 300CM | |
TS3-D-C | 003TS3DC | 7.5kw | X:2000CM |
Y:2500CM | |||
TS3-D-S | 003TS3DS | Z: 300CM | |
|
| Z: 300CM |
