| 加工定制 | 是 |
|---|---|
| 类型 | 木工加工中心 |
| 工作形式 | 全自动 |
| 产品类型 | 全新 |
| 额定功率 | 20（kw） |
| 外形尺寸 | 1900*9200*1700（mm） |
| 最大加工长度 | 2500（mm） |
| 最大加工厚度 | 150（mm） |
| 最大加工宽度 | 1300（mm） |
| 整机重量 | 4550（kg） |
| 适用范围 | 板式家具 |
| 品牌 | 星速 |
| 型号 | XS-1325 |

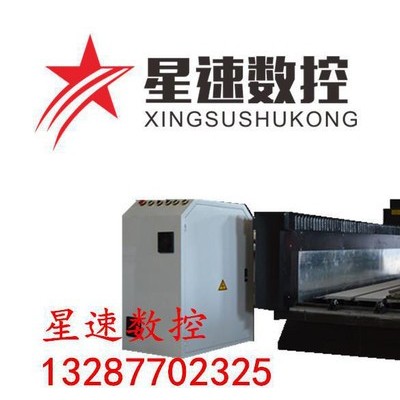

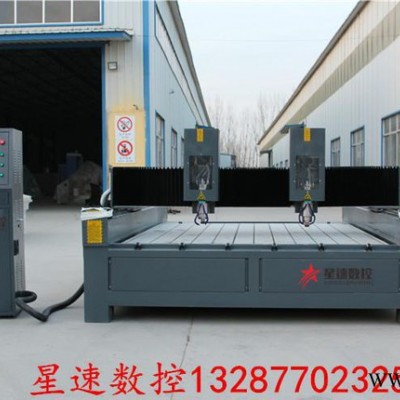

星速1325自动上下料板式家具生产线_商品介绍：
济南星速数控设备有限公司在全国范围内率先推出板式家具生产线（自动上下料数控排钻加工中心），一举突破洋品牌的垄断，开启了国产设备为客户提供柔性解决方案的时代，可有效满足定制家具行业迫切的装备需求。
产品功能：
1、自动加工，大力提升设备使用率
通过图形自动生成机器可识别的加工指令，放板即可加工，调机时间几乎为零；在实现产品加工的数码化和自动化的基础上，重组生产设计流程，实现CAD/CNC的无缝连接，让CNC设备全能高效运转起来。
2、无缝连接，全面提高CNC加工能力
系统自动生成加工代码，编程时间近乎为零，也无需试加工和测量校准**度高，每天可加工100—120块不同板件。
1.性能特点
◆采用进口直线矩形/方型导轨，双排四列滑块，承重力大，运行平稳，精度高，寿命长，下刀**
◆整机采用钢结构无缝焊接，刚性好不变形，工作台面背衬钢板，强度大刚性好，机器承重力可达一吨以上。
◆大功率主轴电机，切削力度大，效率高
◆软件兼容性好，可兼容Typ3/Art cam/Castmate/文泰等多种CAD/CAM设计软件
◆双向刀具冷却系统，有效提高刀具使用寿命
2.性能参数
型号 | D5(自动上下料排钻开料中心) |
X、Y轴行程 | 1300 x 2500mm |
Z轴行程 | 220mm |
平台尺寸 | 1350*2800mm |
**大运行速度 | 60m/min |
**大雕刻速度 | 45m/min(根据材料与雕刻深度） |
分辨率 | 0.01mm |
重复定位精度 | 0.05mm |
**大进料高度 | 220mm |
雕刻指令 | G代码*.u00*.mmg*.plt |
软件运行环境 | windows98/2000/xp |
功率(不含主轴) | 3500W |
工作电压 | 380V |
主轴功率 | 6kw*2 +气动排钻 |
主轴转速 | 18000rpm/min |
工作方式 | 伺服驱动 |
板材固定方式 | 真空吸附7.5kw水式真空泵 |
吸尘装置 | 透明式龙门罩+3.0kw吸尘器 |
上下料定位 | 气缸定位 |
3.主要配置
主轴 | 6KW*2（前程 风冷）+（5+4）气动排钻 |
床身 | 六粗腿加厚方钢焊接重型床身 |
导轨 | 三轴全方 R25（台湾TBI） |
电机 | 汇川伺服电机（750w） |
驱动器 | 汇川伺服驱动 |
变频器 | 鑫福泰
|
系统 | 台湾宝元2230控制系统+加操作手轮 |
进料高度 | 220mm |
传动方式 | 斜齿（台州精密） |
进料料方式 | 自动上下料 |
机柜 | 宝元系统机柜机箱 |
板材正位形式 | 全方位定位气缸正位 |
板材上料形式 | 多头真空吸盘+万向轮 |
1、适用行业:
家具：板式、办公家具，木门、橱柜
木制品：音箱、游戏机柜、电脑桌、缝纫机台、乐器
板材加工：绝缘件、塑料化工件；PCB；动车内体、保龄球轨道；抗倍特板、环氧树脂、ABS、PP、PE等碳化混合物
装饰业：石材、石墨、人造石、亚克力、PVC、密度板、有机玻璃、塑料，以及铜铝等软金属板材的镂铣切割加工
