| 加工长度 | 6000mm |
|---|---|
| 加工高度 | 1500mm |
| 出力轴 | 伺服电机 |
| 产地 | 广东 |
| 产品类型 | 全新 |
| 产品认证 | CCC |
| 电源电压 | 380V |
| 电源类型 | 交流电源 |
| 额定电压 | 380V |
| 额定输入功率 | 18KW |
| 高度 | 5600mm |
| 工作形式 | 全自动 |
| 规格 | 3000*6000*1500mm |
| 空载转速 | 24000rpm |
| 控制方式 | 闭环控制 |
| 适用范围 | 五轴雕刻机 模型雕刻机 玻璃钢雕刻机 滑水道雕刻机 五轴模型雕刻机 东莞五轴雕刻机 |
| 执行标准 | 国标 |
| 重量 | 5500KG |
| 回转数 | 180度 |
| 铣刀直径 | 3.175 4 6 8 10 12 12.7 14 16 18 20 22 25.4 |
| 主轴钻速 | 24000rmp |
| 套爪夹头 | ER32 |
| 最大加工宽度 | 3000mm |
| 品牌 | 麦克德 |
| 型号 | MKD-3060-W |
| 加工定制 | 是 |
机型解读Model interpretation

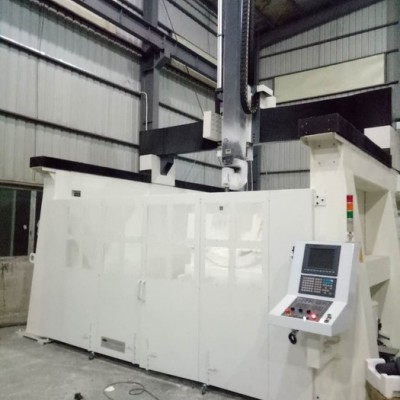

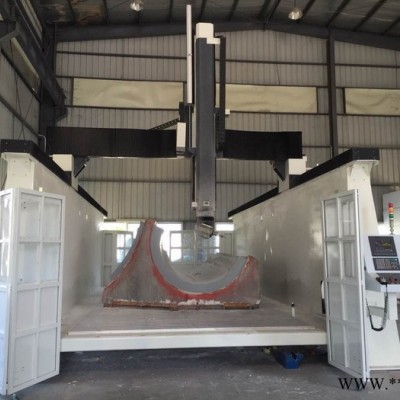

Mkd-3060-5系列设备是一款五轴模型雕刻机设备，三轴配有防尘罩设计，优先防止加工过程中水、粉尘、杂物等飞溅到轨道和其他传动件上，以免生锈和人员撞伤。
Mkd-3060-5 series equipment is a five axismodel engraving machine equipment, the three shaft is equipped with dust coverdesign, to prevent the process of water, dust, debris and other spattering totrack and other transmission parts, so as to avoid rust and personnel bruising.
性能特点Performancefeatures
1. 钢架焊接震动时效及热处理加硬，经CNC平整加工，确保机床刚性耐用不变形；
The steel frame is welded with vibration aging and heattreatment hardening, which is processed by CNC flat to ensure rigidity,durability and non-deformation of the machine tool
2. 进口高精度导轨、齿条，原厂驱动及电机，机器运行稳定、速度快、工作噪音小；
imported high-precision guide rail and rack, originalfactory drive and motor, stable operation, fast speed and low working noise
3. 采用品牌电器元器件、高柔性屏蔽拖链电缆线，使其抗干扰能力强，故障率极低。
use brand electrical components and high flexible shielded dragchain cable to make it strong anti-interference ability and low failure rate.
适用行业Apply to industry

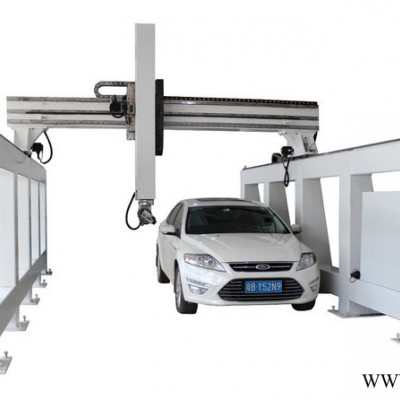

广泛应用于铸造消失模、汽车模型、陶瓷卫浴模具、滑水槽成型模具、玻璃钢模具、石膏模具、油泥、保丽龙、树脂等材料模型加工。
It is widely used in casting lost mould,automobile model, ceramic bathroom mould, mould of sliding tank, FRP mold,plaster mold, oil sludge, pleson, resin and other materials.
技术参数Technicalparameters
| 设备型号 | Equipment model | MKD-3060-5 | ||
| 工作行程（X、Y、Z） | Work schedule (X, Y, Z) | 3000*6000*180mm | ||
| 平台尺寸 | Platform size | 4000*7000mm | ||
| 空程速度 | Idle speed | 15000mm/min | ||
| 加工速度 | Processing speed | 8000mm/min | ||
| 主轴转速 | Spindle speed | 18000rpm | ||
| 主轴功率 | Spindle power | 11KW | ||
| 重复定位精度 | Repeated positioning accuracy | ±0.025(300mm) | ||
| 加工精度 | The machining accuracy | ±0.08(300mm) | ||
| 出力轴 | The output shaft | 台湾台达伺服电机/日本安川伺服 | ||
|
运动配置（龙门动） Sportsconfiguration (gantry movement)
| X、Y高精密斜齿，台湾上银50导轨（银泰） X, Y high precision helical teeth, Taiwan HIWIN（PMI） 50 guide linear | |||
| Z台湾TBI丝杆，台湾上银50导轨（银泰） Z Taiwan TBI ball screw, TaiwanHIWIN（PMI） 50 guide linear | ||||
| 工作电源 | Working power supply | AC-220V/380V±5% 50~60Hz | ||
| 整机重量 | whole machine weight | 5500KG | ||
| 外形尺寸 | Overall dimensions | 8000*5000*6500 | ||
