| 整机重量 | 2.8吨 |
|---|---|
| 功率 | 28 |
| 成型 | 700*1200*165 |
| 品牌 | 博诚 |
| 型号 | BC-700/1200-1 |

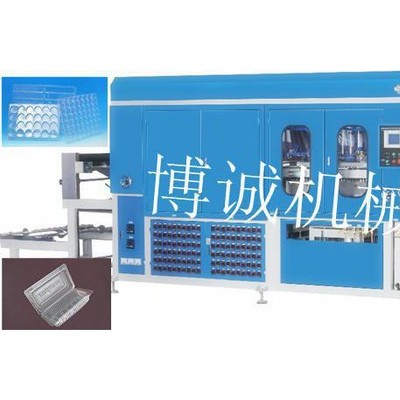

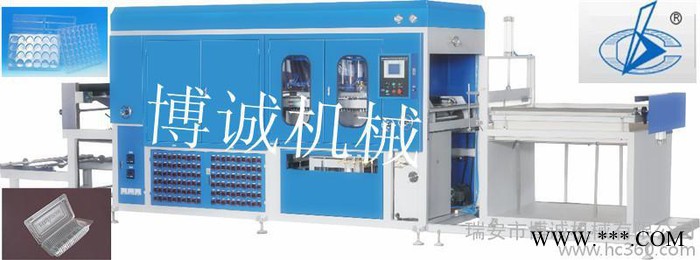

1. 产品介绍：
BC-700/1200型A系列全自动高速吸塑成型机，集机、电、气一体化设计，在国内率先采用PLC、触摸屏自动控制系统及数显电压表微调控温。是以送片、加热、成型、冷却、脱模、剪切一次性完成的全自动、高效塑料片材成型设备。
2. 应用范围：
主要适用于PS、HIPS、PVC、PET、PP、植绒片等塑料片材成型，生产各种托盘、产品内衬等包装制品。如：医药针剂托盘、口服液托盘、月饼托盘、净菜托盘、手机内托、饼品内衬、五金、玩具、一次性餐具等包装制品。
3.主要技术参数：
型号 | BC-700/1200A-1 | BC-700/1200A-2 |
成型长度(mm) | 760-1200mm | 760-1200mm |
成型宽度(mm) | 500-700mm | 500-700mm |
成型高度(mm) | < 165mm | < 165mm |
生产速度(次/小时) | 60-720Cycle/h | 60-720Cycle/h |
电热炉用电量(KW) | 24 KW | 24 KW(Upper) 18 KW(Lower) |
真空泵马达用电量(KW) | 3 KW | 3 KW |
抽气速率(m3/h) | 100m3/h | 100m3/h |
空气压缩机用电量(KW) | 7.5 KW-11KW | 7.5 KW-11KW |
排气量(m3/min) | 1.2m3/min | 1.2m3/min |
电压(V/HZ) | 380/220V 50HZ | 380/220V 50HZ |
外型尺寸(mm) | 7950*1450*2550mm | 7950*1450*2550mm |
重量(Kg) | 3000Kg | 3500Kg |
配置清单：
名称 | 型号 | 数量 | 品牌 | 产地 |
真空泵 | 100m?/h | 1 | 贝克 | 德国 |
触摸屏 | 5.7寸老或7寸新 | 1 | 西门子 | 德国 |
PLC | S7-200CN | 1 | 西门子 | 德国 |
减速电机 | 1.5KW | 1 | 晟邦 | 台湾 |
微型电机 | 90W | 2 | 利明 | 台湾 |
变频器 | ATV312HU15M2 | 1 | 施耐德 | 法国 |
继电器 | 23 | 施耐德 | 法国 | |
编码器 | OSS-036-2HC | 1 | 密内控 | 日本 |
接近开关 | TL-MOME1 | 6 | 欧姆龙 | 日本 |
接触器 | CN-100 E3210 E1810 E0610 E1210 | 1 1 2 2 2 | TAIAN 施耐德 施耐德 施耐德 施耐德 | 台湾 法国 法国 法国 法国 |
空气开关 | NSC100S100A OSMC32N3C25 OSMC32N2C25 OSMC32N1C10 | 1 2 1 1 | 施耐德 施耐德 施耐德 施耐德 | 法国 法国 法国 法国 |
汽缸： | SE63-230 SE63-240 SE63-50 SE100-370 SE100-350 SI160-350 | 2 2 1 1 1 1 | 亚德客 亚德客 亚德客 亚德客 亚德客 亚德客 | 台湾 台湾 台湾 台湾 台湾 台湾 |
电磁阀 | VF3130-5DD1-02 VF3130-5DD1-03 VXZ2360-10-5G1 VXZ2360-06-5G1 VXZ2360-04-5G1 | 6 2 1 1 1 | 亚德客 亚德客 亚德客 亚德客 亚德客 | 台湾 台湾 台湾 台湾 台湾 |
三联件 | AC60-10DE | 1 | 亚德客 | 台湾 |
喷嘴 | A100 | 8 | 明治 | 日本 |
发热砖 | 400W | 60 | 奇特 | 台湾 |
温控仪 | E5AZ | 1 | 欧姆龙 | 日本 |
温控数显表 | 60 | AOYI | 中外合资 | |
冷水机 | 风冷3P | 1 | 博尔晟/安格斯 | 江苏无锡、深圳 |
链条护板：采用高强度钢材，精加工而成料条型链槽，淡化处理表面硬度提升耐磨性。（原来用过普通钢材及铝制链条护板很容易磨损） | ||||
通水模盘：宽度500-700mm，18种规格可任意调；长度760-1200mm可任意调节。 | ||||
风机：采用单独式旋叶片与电机软接头链接；大大提高风力及寿命。. | ||||
喷水：摇臂式结构，提高操作灵活性。 | ||||
上模：采用微电机自动调节上、下高度。 | ||||
下模：可随意手动调节上、下高度。 | ||||
设备主要功能： 自动放料：大直径材料汽缸式自动上料架；配备涂硅油装置；采用台湾微电机带动胶辊；上下固定式齿轮滑块提升灵活及耐用性。 →加热：60块发热砖由60个保险断路器、稳压数显百分比调压器单独控制，根据产品要求任意调节各区块温度；烘箱、隔热板均采用不锈钢内置隔热棉，其中滑动隔热铝板配通水装置。 →成型：上下模延时、真空延时、小真空、二次真空延时、大真空、一次上模、二次上模延时、二次上模等多功能参数及动作任意调节、设定；大大提高成品质量及成型率。 →冷却：冷却延时、冷却时间、喷水延时、喷水时间按不同产品来调节时间长短。 →脱模：可根据要求调节底吹风大小、时间长短；另配有震动脱模，可任意调节波动次数及幅度，针对高难度产品难脱模而设定。 →牵引送片：采用大功率2.2KW台湾减速电机、2.2KW施耐德变频器提高拉片力度（原1.5KW）；进口编码器及人机界面脉冲控制送片精度及速度；另配有时间控制拉片长度以供备用。 →切片：采用加固压片摇臂式切割，排除薄片切割打滑。 →放片进入收料箱：采用齿轮式结构提高平稳及耐久性。 全机（除加热装置及电机外）所有动作均采用直流24V低压控制，以提高操作安全性。 | ||||
