| 产地 | 上海 |
|---|---|
| 成型面积 | 720*850 |
| 成型深度 | 150 |
| 电动机功率 | 90KW |
| 工作气压 | 6（Mpa） |
| 规格 | 7285 |
| 生产速度 | 3-15张/分钟 |
| 适用对象 | 化妆品类 |
| 适用原料 | ABS,PET,PVC,PETG |
| 售后服务 | 保修一年 |
| 样式 | 边立式 |
| 自动化程度 | 全自动 |
| 包装类型 | 盒 |
| 品牌 | 上海香广 |
| 型号 | XG-7285 |
| 加工定制 | 是 |
一、设备概述

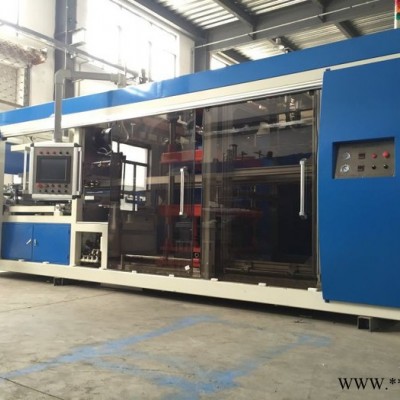

特点：XG-7285全自动多工位正负压热成型机应用国际新塑料片材成型工艺技术，是集机、电、气一体化设计，采用微电脑及工控可编程PLC控制，整个系统HMI（人机界面）。远红外辐射加热器，凹凸模皆可成型，激光刀片冲切，其工艺流程：加热、吸塑成型、冲切、堆垛计数等主体多工位生产线。同时，生产线可同步同时运行，采用时下国外结合国内较为先进的成型工艺技术，减少人工、防止二次污染、操作便捷、可靠性好、功能性强、自动化程度高，专用于片材热成型和产品自动冲切一体的自动化生产线。
二、设备工艺流程：
供给片材→输送片材→加热→吸塑成型→冷却→裁切→分解堆叠→废料自卷系统
注：共三工位生产线，操作方案：手动/自动一体相互切换作用，手动便于取样、控制参数设置。
三、技术参数
| 项序 | 术语名称说明 | 技术参数 |
| 1 | 成型面积 | 720mm×850mm |
| 2 | 成型面积 | 350mm×420mm |
| 3 | 片材 | 800mm |
| 4 | 模具高度 | 140mm |
| 5 | 吸塑成型厚度 | 0.20—2.00mm |
| 6 | 片材料卷径 | 800mm |
| 7 | 裁切模具开合行程 | 2×150mm |
| 8 | 裁切模具升降行程 | **大200mm |
| 10 | 裁切力 | 100T |
| 11 | 冷却方式 | 模具通循环水冷却 |
| 12 | 客户端气源（外配） | 供气量≥1.6~2.0m2/min 气压0.8Mpa |
| 13 | 电源 | 380V/50HZ（三相五线16m2） |
| 14 | 设备总功率 | 70KW（正常使用功率：10-40KW） |
| 15 | 拉片 | ±0.5MM |
| 16 | 设备总重量（参考） | 7.5T（不含模具，模具客户自备） |
| 17 | 外形尺寸 | 11000×2000×2800mm（供参考） |
