| 最大成型面积 | 1200*710*180㎡ |
|---|---|
| 最大成型深度 | 180mm |
| 产品别名 | 吸塑机 |
| 主体机架 | 机座槽钢14#、机身槽钢12#、钢板、角铁、生铁、不锈钢为国产，托片部分采用不锈钢板材。 |
| 上料系统 | 双气缸自动上料系统 |
| 通水模盘 | 电动铝合金通水模盘（450～710区间任意选择） |
| 外形尺寸 | 7400MM×1780MM×2500MM |
| 电动机功率 | 40KW（正常使用功率：15～30KW） |
| 工作气压 | 0.8 |
| 规格 | 真空吸塑机,真空吸塑机 |
| 生产速度 | 3-15次/每分钟 |
| 适用原料 | abs,EPS,PP,PS,PVC,pet,PETG,APET,亚克力 |
| 售后服务 | 整机质保一年 |
| 样式 | 立式 |
| 用途 | 吸塑机 |
| 自动化程度 | 半自动 |
| 包装类型 | 盒 |
| 品牌 | 上海香广 |
| 型号 | XG-1220 PLC |
| 成型长度 | 1220mm |
| 成型宽度 | 710 |
一、设备功能及特点
◆下模半封闭设计，上模电动调校。
◆机械式切片，安全可靠且省料。
◆二次真空功能、一次真空功能
◆ 上模缓冲功能、上模电动调节功能、多次反吹功能
◆多次脱模功能、二次上模功能、班产计量功能、中下闸推拉调节功能
◆ 中闸电动调节功能、拉片速度调节功能。
◆ 温控采用数显电压调整器一控一温度控制，所有时间参数均在触屏上实现但温度设置不能在触触屏上实现；选用进口发热砖温差较小，升温快，省电耐用。
◆进口变频马达拉片，中空减速机直接与主轴连接，双排链条传动，高速运转时仍能保证稳定，配有宽度可调装置，使本机能**大利用胶片，减少废料不会产生任何误差。
◆ 压片轮加装独特的档片装置，上片准确、容易不会因片材上偏而浪费片材。
◆整机采用日本**PLC控制，配有7高清触屏作为人机界面；所有时间参数均可在触屏上设置并监视。设备具有诊断功能 ，实时显示故障信息及排除措施，易于操作和维护。
二、设备主要参数
| 序 号 | 名 称 | 参 数 |
| 1 | 使用电源 | 380V/50Hz |
| 2 | 整机功率 | 40Kw |
| 3 | 耗气量 | 0.8-1.2 M3/min |
| 4 | 压力范围 | 0.6-0.8Mpa |
| 5 | 真空泵 | 100 M3/h |
| 6 | 极限真空 | -0.1mbar |
| 7 | 成型面积 | 1220×710mm |
| 8 | 材料厚度 | 0.1-2.0mm |
| 9 | 材质范围 | Pvc、pp、pet、ps、abs |
| 10 | 成型高度（凸模） | 180mm |
| 11 | 成型深度（凹模） | 150mm |
| 12 | 成型度度 | 390-710mm |
| 13 | 片材宽度 | 420-740mm |
| 14 | 工作效率 | 3-15次/每分钟 |
| 15 | 拉片精度 | ±1mm |
| 16 | 底盘行程 | 370mm |
| 17 | 机械外形尺寸 | 7400*1780*2500 |
| 18 | 整机重量 | 3200Kg |

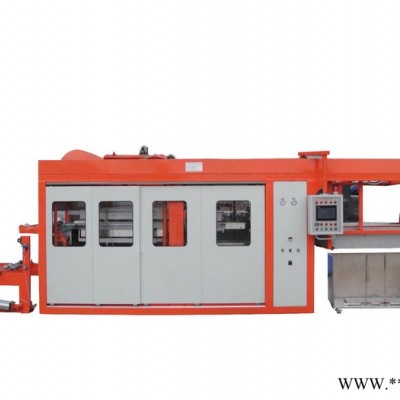

三、实景图片
四、 适用材料及用途
该设备适用于ABS,PP,PS,PVC,EPS,HIPS,PE,HDPE,PC,PMMA,EVA等热塑性塑料厚片材的吸塑成型。在相应的模具中可制造生产：汽车内、外饰件，家用电器内胆，冰箱内胆，器械内胆，门板，灯饰，箱包，装饰用件，滑滑梯，家具，洁具，灯具，玩具，美术广告，标牌标识，交通标志，托盘衬垫（如：工业栈板）等各种材料的塑料制品。
