【公交广告机】，众视标牌公交广告机系列

产品简介

一、        产品功能介绍

1)       功能强大,可播放MPEG4(AVI)/MPG2 (DVD)/DAT(VCD)/WMA/MP3/JPG等格式。。

2)       图片(JPEG)浏览功能。

3)       可显示的中英文目录名/文件名。

4)       播放图片具有SLIDE SHOW（幻灯片式），换片效果可选，图片放大（ZOOM），移动看图（PAN)。

5)       立体声音频输出。内置2和4声道输出的大功率汽车功放,,可以直接接汽车喇叭.

6)       播放电影视频时，具有暂停，快进，快退，停止，循环等功能。

7)       带摇控器控制，单键切换MP4，JPG，MP3播放，单键进行目录切换播放，具有音量控制，制式转换，模式控制，进退曲目，快进快退，播放暂停等按键控制功能。

8)       自动播放功能。

9)       安装方式灵活。

10)    12伏车工作电压DC6V～20V；24伏车工作电压DC12V～35V；超宽电压专利技术设计，满足各种用户需求，让液晶广告机不管车上电压如何波动都能清晰显像，绝不黑屏，使您收看更方便。

11)    机身带安全保护锁，保护CF/SD卡被盗。

二      注意事项

1)       在清洁本机屏幕前，请先断开电源，确保广告机处于断电状态下，用干净柔软不带线头的布轻  轻的擦拭，切勿在屏幕上直接使用喷雾剂。

2)       不要将产品暴露于雨水、日晒的环境中，以免影响产品的正常使用。

3)       请不要将广告机壳体上的通风孔、音响发音孔堵塞。切勿将广告机放在散热器、热源或其它任何可能影响正常通风的设备附近。

4)       切勿对广告机进行自行拆卸或修理，以免高压触电或其它危险，应请专业的维修人员来完成所有的维修工作。

5)       由于广告机多数使用于公共场所，电压不稳，可能造成设备损伤。所以在安装的时候一定要请专业的汽车电工指点安装，切不可使用市电电源(220V)，否则易造成广告机不稳定工作，甚至会烧毁广告机。

6)       在插拔SD卡之前，请仔细阅读本说明书，如果SD卡插不上去，不要硬插，以免损坏SD卡插针，出现此问题的时候，需要检查一下是否插反了。

安装说明

步骤一：安装车载广告机

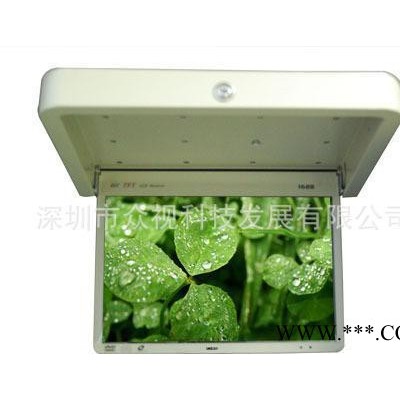

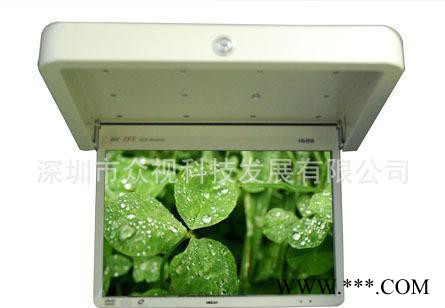

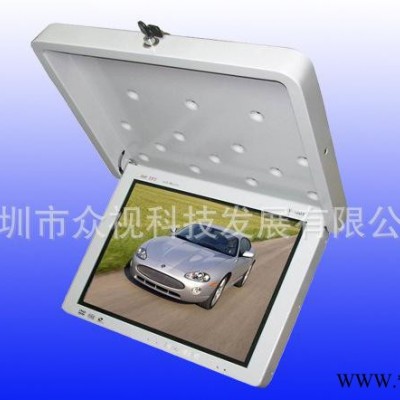

方式一：（吸顶式）

    定位孔

 定位孔

                                                                                                  定位孔

                                                            支架定位孔

1)       把车顶装饰板揭开,把广告机顶板固定在车顶的横梁上

2)       把安装支架的"耳朵"固定在支架定位孔上,然后装好顶棚.

3)       将广告机用螺丝固定在顶板的耳朵上（可以根据适当的视角选择固定角度）

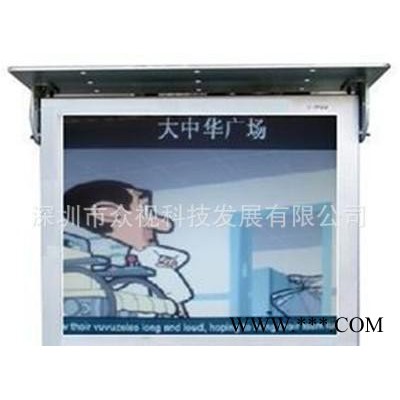

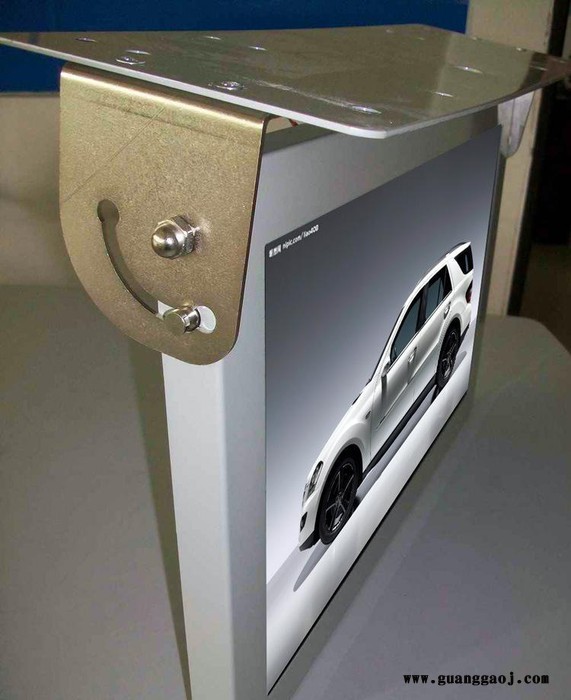

方式二：（后挂式）

1)       首先把机器（所要安装方位的横梁）找好

2)       将机器（所配置的后挂支架）和机器用螺丝固定在横梁上，

                            后挂支架定位孔

3)       根据你所需要的视角把支架上的螺丝拎紧

步骤二：接线

1)     电源线

   让专业的汽车电工从车上找出稳定的（12V或24V）电源，直接接到机器上（红色带有保险的那根线)，将机器上的（一根单独黑色的线）直接搭车上的铁。

2)       音频线

   将机器上的另外两根（每根有一棕一蓝的）直接接到车上的喇叭所对应的两根线，正负极最好分一下。

     注：（音频线绝对不可以共地，也不可以直接搭铁，如不按照以上操作接线而烧坏机器，我司将不负任何责任。

步骤三：安装完成

广告机安装完成后，插上已拷好播放节目的SD卡后通电即可正常使用。（公共场合，注意SD卡防盗）

15寸广告机

显示器：15寸TFT液晶显示屏

显示区域：304.1（水平）*228.1（垂直）mm

分辨率：1024*768

点距：0.297（水平）*0.297（垂直）mm

亮度：400cd/m2

对比度：500：1

可视角度：60o/60o（左/右）、40o/50o（上/下）

水平频率：30—60KHZ

垂直频率60/75HZ

颜色数：16.7M

灯管寿命：50000小时

工作环境温度：0-40℃（作业）/-20℃-60℃（保存）

工作环境湿度：20%-80%（作业）/5%-85%（保存）

17寸广告机

显示器：17寸TFT液晶显示屏

显示区域：337.920（水平）*270.340（垂直）mm

分辨率：1280*1024

点距：0.264（水平）*0.264（垂直）mm

亮度：400cd/m2

对比度：700：1

可视角度：75o/75o（左/右）、75o/60o（上/下）

水平频率：30—80KHZ

垂直频率60/75HZ

颜色数：16.7M

灯管寿命：50000小时

工作环境温度：0-40℃（作业）/-20℃-60℃（保存）

工作环境湿度：20%-80%（作业）/5%-85%（保存）

19寸广告机

显示器：19.1寸TFT液晶显示屏

显示区域：337.920（水平）*270.340（垂直）mm

分辨率：1440*900

点距：0.264（水平）*0.264（垂直）mm

亮度：400cd/m2

对比度：700：1

可视角度：75o/75o（左/右）、75o/60o（上/下）

水平频率：30—80KHZ

垂直频率60/75HZ

颜色数：16.7M

灯管寿命：50000小时

工作环境温度：0-40℃（作业）/-20℃-60℃（保存）

工作环境湿度：20%-80%（作业）/5%-85%（保存）

常见故障分析

1)       机器黑屏、无光无音、指示灯不亮:

*查看供电电压是否正常。机器引出的电源线与外部电源线的连接端子是

否连接。

2)       机器无法装入挂板:

 *检查机器锁头档板是否处在打开位置（此机只有在打开锁的状态下才能装

入与取下）。

3)       机器重复显示loading card…or bad card。

*检查CF卡是否插入或插入是否正常；

*更换CF卡（目前市面CF卡质量参差不齐，强烈建议使用品牌高速卡）。

4)       开机后有图无音

*检查音量设定是否调至最小

*静音开关是否打开

5)       遥控不起作用

*检查电池是否装入

6)       存入节目后，机器无法播放此节目

*请确认此节目格式是否在本机支持格式范围内

7)       机器设定时间不准

*重新设置当前时间

8)       此机属智能芯片控制，凡电气的问题在以上处理方法仍无法解决的

*情况下请关掉电源后，重新上电再看机器是否能正常工作。如仍不能正常

工作请联系供应商或专业维修员进行处理。

售后服务

保修和维护

关于质保：

1．CNZS牌液晶系列产品实施质量问题三个月包换，一年保修，竭诚让消费者得到优良的产品和服务；

2．本产品在保修期内如果出现质量问题（非人为因素），乙方将故障机发至甲方，甲方免费将其维修好后发回给乙方，甲方不向乙方收取任何配件费用，（人为因素）要收取相应的配件费用；

3．免费保修期内维修服务所涉及的费用均由我公司方承担，不向客户收取费用，免费保修范围外保修期内如有损坏，本公司会收取人工费及材料工本费；

4．配件后期不能维修需换新的，在保修期内甲方不向乙方收取任何配件费用，过保修期的产品乙方按

市场价承担配件费用与货运费；

5．17寸到22寸配件通用。32寸到55寸除电源外其它都通用；

不保修范围

一．   事故、误用、火灾、雷电或其它自然事故、未经授权的对产品的修改或未

按照产品所附说明书使用造成的损坏。

二．   未经我公司授权的人员进行维修造成的损坏。

三．   运输过程中对货物造成的损坏。

四．   移动或安装过程中造成的损坏。

五．   由产品本身之外的原因造成的损坏，例如电源变动或断电。

六．   使用不符合产品规格的配件。

七．   序列号标签被损坏、修改或撕去。

八．   其它任何与产品本身无关的原因。
