| 产地 | 安徽 |
|---|---|
| 规格 | 3500mm |
| 类型 | 折叠设备 |
| 适用对象 | 无纺布加工 |
| 外形尺寸 | 3500mm*1100mm*1700mm |
| 应用领域 | 非织造布生产 |
| 种类 | 非织造布生产线 |
| 品牌 | 锦昇机械 |
| 型号 | JS-Z200 |
| 加工定制 | 是 |

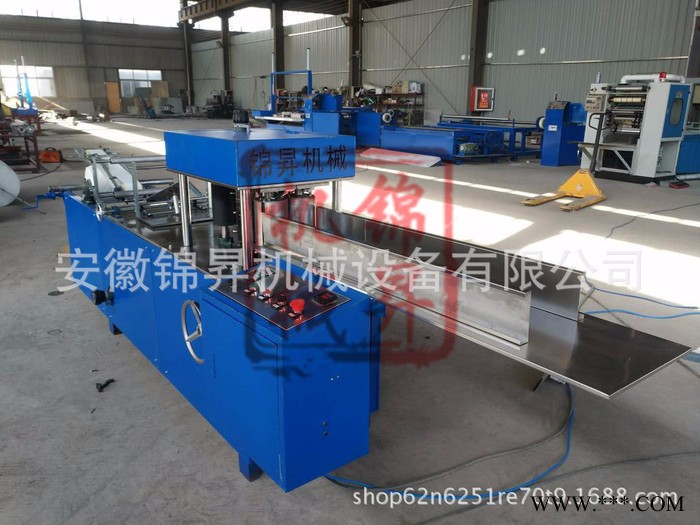

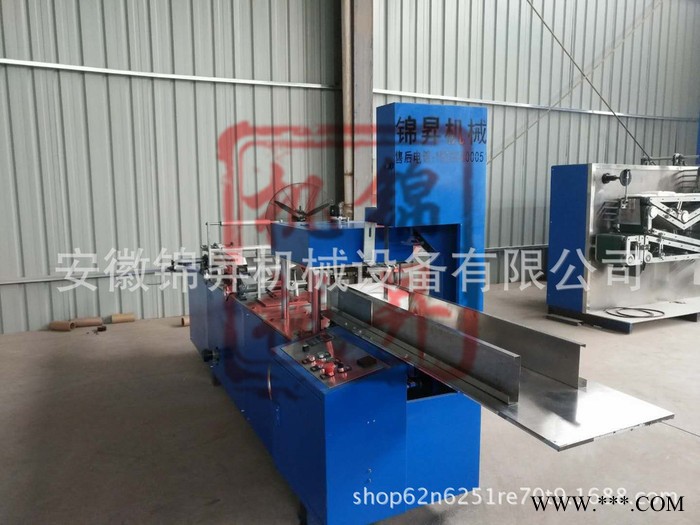

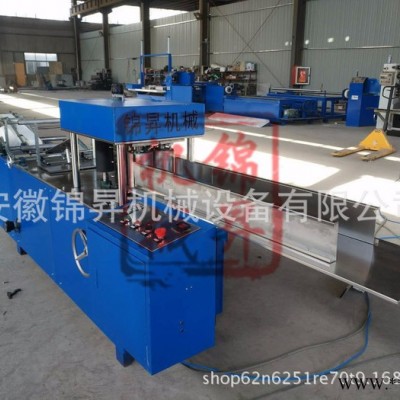

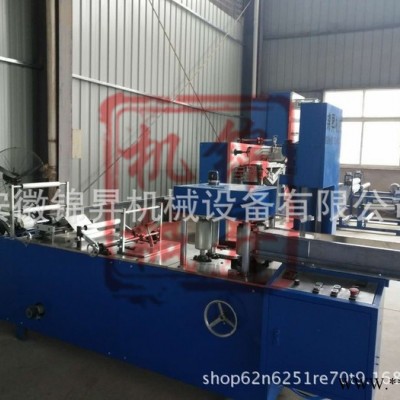

S-Z高速全自动无纺布折叠机（200-600）
一、设备的性能及特点：
1 .200型折叠机尺寸约:长度3.5米,宽度1.1米,高度1.7米.
2 .可加工无纺布原料:a.水刺无纺布;b.热熔无纺布;c.热风无纺布.
3. 机械性能:A.采一贯作业方式,从原料经折叠,裁断,自动计数而至成品.B.以带锯刀裁断折叠完的布张,切口整齐,左右长度相等,采用进口刀具耐用不易发热,配带自动磨刀器,成品送出呈双排并列方式.C.采用电子计数装置,可任意设定每一束包装所需张数,出布时每一束之间一高一低呈阶梯式便利包装.D.机械低速或高速可无级变速,稳定性高,F.布张之折叠方法采用折板及刀型折布器方式,经调整后可变换折叠方式，折法_M、Z、1/4、折等.
4．设备工作台面承受重量的铁板加厚, 带锯轮用生铁铸造件制作,并作轮面技术处理,外圈包特种布减少噪音,并起防污作用,切割稳定,切刀不跑动.
5．尾架装布处安装宽皮带同步输送装置且控制涨力.封板全部采用不锈钢.龙门架上采用万向轴承定位.
6.生产速度:200毫米折叠600片上下/分钟(具体根据布的材质调整),根据水刺布卷张力不同,本机可以调整布张力大小二处,以保证折叠的成品尺寸精度.

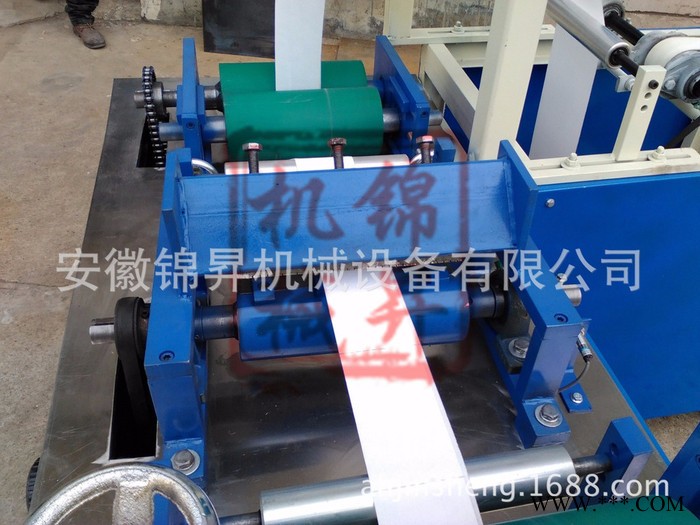

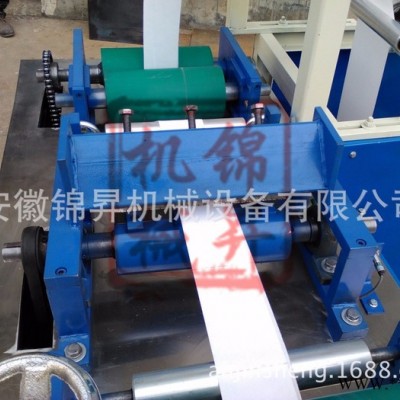

7.折叠机的折叠辊的材质采用国产优质45#钢,经调质硬度达HB220-280度,表面镀硬铬;夹布口经线切割处理,夹板采用优质不锈钢,夹缝必须紧密平整无缝隙.夹布刀及夹头需紧配,做工精致不松动.中盘处采用螺丝杆调节无纺布偏差,可变换多种折叠方法.尾部装布处用双支架稳固,进布稳,偏动小,另采用新型拆卸方式,拆卸方便好用.
8.轴承座材料采用国产优质45#钢,采用优质轴承.尾架配置宽皮带同步输送.配自动磨刀装置，自动计数装置。注：（a.计数声音减轻；b.折叠棍下面滑块弧度加大,声音减轻;c.折叠棍前面的输送棍改用双输送,上面齿轮定位,提高折叠稳定性.;d.出料槽采用抽拉式装置,换刀操作方便;e.控制台面不锈钢铺设且外观比原来漂亮；电器部分布线规范合理;f.配用进口刀带切割）.
9.整机台面及出料槽采用不锈钢板,刀背到出料槽末端长度0.8 米.采用折板机折出,平整,光滑,尺寸标准. 轴承座材料采用国产优质45#钢,表面镀亮铬.
10.设备采用变频调速,总功率3.7千瓦,电器部位布线规范合理、美观、操作方便.
11.整机机架采用国标成型钢材,表面作防锈喷塑处理,机器所有台板必须做防锈喷塑处理,框架焊接尺寸精确,支架适当加固,皮带轮,伞形齿轮及所有传动部分, 中心度准确,主要齿轮分片处理,便于调整间隙.,保证机器运转平稳,主要配件保修五年(人为原因除外).
12.标准件螺丝全部采用国产优质45#钢和内六角螺丝,对成品易造成影响的部件全部采用不锈材质.整机所有电镀件分二次电镀,光洁度好, 保证机器全部零件的光洁度, 防耐锈度,设备贰年内不会生锈,脱层.
13.长期对设备适合各种布的特点进行技术指导.
二、设备参数
| 无纺布折叠机 | JS-Z200（不同型号折叠机参数均有变动，以下仅为200折叠机型参数） | |||
| 技术参数 | 控制 系统 | |||
| 折叠辊高度 | 200mm | 主机调速控制 | 变频调速 | |
| 折叠辊型号 | 200mm | 输入电源 | 380V三相四线 | |
| 原料放卷最大卷径 | 1000mm | 带锯刀切刀速度 | 变频调控 | |
| 原料宽度范围 | 140-500（单位：mm） | 执行器件(接触器等) | 正泰产品 | |
| 折叠辊工艺 | 常规折叠 | 信号元件(光电开光等） | 欧姆龙产品 | |
| 展开尺寸（对折） | 200X200（单位：mm） | 气动元件 | 亚德客产品 | |
| 折叠尺寸（对折） | 100X100（单位：mm） | 计数器 | 正泰产品 | |
| 适合原料 | 卷状 | 变频器 | 台达 | |
| 带锯刀型号 | 日本进口 | 变频器数量 | 1台 | |
| | | 额定频率 | 50HZ | |
| | | | | |
| | | 配备装置 | ||
| 纵向折叠方式 | N、V、W、Z、C形折叠可选 | 装料 | 气动式 | |
| 横向折叠方式 | 对折 | 下料 | 手动 | |
| 机器尺寸（毫米） | | | ||
| 整机：长*宽*高 | 3500mm*1100mm*1700mm | 计数 | 自动 | |
| | | 张力调节 | 无级变速调控 | |
| | | | ||
| | | | ||
| 总质量 | 800kg | | ||
| 传动系统 | | | ||
| 主机功率 | 2.2KW | 附送配件 | ||
| 主机转速 | 1400r/min | 空压机 | 无 | |
| 带锯机功率 | 1.5KW | 应用工具 | T型扳手1把,紧帽扳手1把,内六角扳手一套,扣扳一套,弹簧5根。 | |
| 带锯机转速 | 1200r/min | |||
| 备注：无纺布制品种类较多，以上为常规设备尺寸，如您所作产品 型号要求有变动，均可协商确定或按要求定制 | ||||
