| 工作电压 | 12V |
|---|---|
| 类型 | 驱动板 |
| 屏幕尺寸 | 28-108寸 |
| 性质 | 新品 |
| 营销方式 | 经销批发 |
| 分类 | 显示配件组件 |
| 品牌 | BH |
| 型号 | -4K02E |
1. GENERAL DEION （概述）
BH-4K02-E is a multi-function 4K driver board, with 8 lane v-by-one output forLarge Size 4K@60Hz panel, it supports HDMI2.0 input and Display Port 1.2a input。It supports 90°or 270°image rotation.
是一款多功能4K显示板卡，可直接驱动8 lane V-by-one4K 60Hz大尺寸面板。支持1路HDMI2.0输入（支持4K点对点显示），1路DP输入；支持图像90度或270度旋转，广泛用于数字标牌商业显示领域。
BH-4K02-E only need Single 12V power supply, and it’s bootup time is less than 4.5seconds, is suitable for digital signage application.
单12V供电，开机速度快(4.5S出图)，为数字标牌等商用显示领域提供方便实用的4K显示驱动方案。
2. FUNCTIonLAYOUT (产品外观)
INTERFACE VIEW OF BH-4K02-E (内部接口示意图)

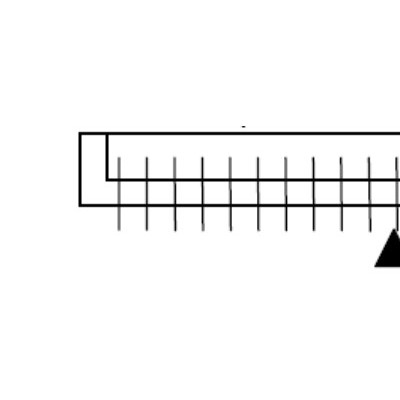

All connecting plug-ins recognize tacitly the square pin as No.1 pin. The pin definition also refers to PCBA bottom silkscreen. No.1 pin of 2.0/2.54mm pitch sockets show as below picture:
Pin脚顺序，PCB封装方脚均表示**脚。2.0/2.54mm间距插座缺口朝上时**左边为**脚，如下图所示：
