| 产地 | 安徽 |
|---|---|
| 规格 | 3500mm |
| 应用领域 | 民用 |
| 种类 | 非织造布生产线 |
| 品牌 | 锦昇机械 |
| 型号 | JS-F2200 |
| 加工定制 | 是 |

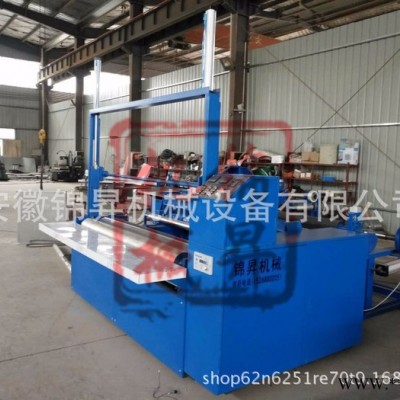

JS-F2200无纺布气刀分切机
一、设备的性能和特点：
1.设备要求: 可生产无纺布、卷筒擦拭布、无尘纸等分切复卷产品。
2.生产工艺：同步输送辊筒控制输送、胶辊结合钢辊牵引、进口气推式气刀分切、气动排废边、产品收卷同时进行，端面整齐度平整。
3．机台有效门幅宽度 2200 mm ,配同步输送控制收卷涨力，全私服调节收卷速度。
4.该设备配气动自动上料装置一套；放原布处配气涨轴放卷,并配自动张力输送系统，私服电器自由调节放卷的速度。
5.配一整套钢辊结合橡胶辊牵引，使得生产平稳，收卷整齐，不跑偏，并气动调整上下。

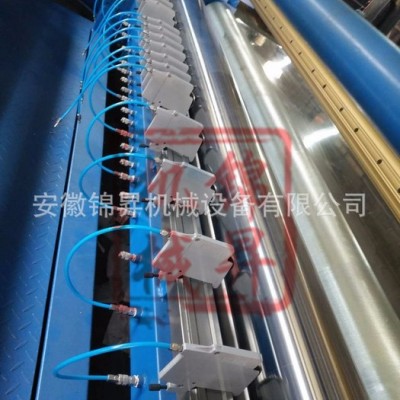

6.该设备配气推式气刀20套，尺寸调节方便，轻快平稳，分切整齐，端面光滑无毛边。分切两边的废边通过气吹式排除。
7.该设备配双辊筒收卷，收卷辊带无级变速装置,可调整收卷速度. 成品最大直径1300 mm ( 1300mm 以内可调整)。
8.收卷辊带气压，压紧调整装置，采用气涨轴收卷。
9.该设备配轨道式私服纠偏系统、自动计数、无料停机功能(红外线)，总功率 8.5千瓦。
10.设备配有6根高精度硬质氧化铝合金去皱辊。
11.机器正常生产速度为180-300米/分钟(具体根据各种原料的特点定速度)
12.该设备配气缸2套气缸配合直线导轨、气压控制收卷，保证产品收卷整齐，不跑偏。
13.放料装置采用航吊放卷，操作简单，省时省力。
14.整体机架采用国际成型方管制作,表面作防锈处理,机器所有台板必须全部采用不锈钢,框架焊接尺寸精确,支架适当加固,皮带轮,齿轮及所有传动部分中心度准确,保证机器运转平稳,机器二年内不会有掉塑现象.
15.标准件螺丝及主要部件采用国产优质45#钢和内六角螺丝,对产品易造成卫生影响的部件采用不锈钢材料,整机所有电度部分二年内不会生锈,脱层。
二、设备参数：
| 分切机型号 | JS-F2200型 | |||
| 技术参数 | 控制系统 | |||
| 分切最大宽度 | 2200mm | PLC控制器 | 台达 | |
| 分切最小宽度 | 30mm | 纠偏系统 | 三铭 | |
| 放卷最大卷径 | 1300mm | 程序版本 | JY-SR2.0 | |
| 收卷最大卷径 | 1300mm | 执行器件(接触器等) | 正泰产品 | |
| 分切速度(分) | 180-300m | 信号元件(光电开光等） | 欧姆龙产品 | |
| 分切能力 | 10-700g | 气动元件 | 亚德客产品 | |
| 卷绕方式 | 气涨外收式 | 程序版本 | JY-RSV2.0 | |
| 切刀数量 | 20套 | 变频器 | 台达 | |
| | | 私服数量 | 3 | |
| 调速控制 | 私服调速 | 私服 | 信捷 | |
| 输入电源 | 480V三相四线 | | | |
| | | 配备装置 | ||
| | | 装料 | 电动式 | |
| | | 下料 | 手动 | |
| 尺寸（毫米） | | | ||
| 放卷机：长*宽*高 | 1379mm*2890mm*2500mm | 计米 | 自动 | |
| 收卷机：长*宽*高 | 1185mm*2890mm*2500mm | 张力调节 | 磁粉控制 | |
| 气刀品牌 | 意大利进口 | 气涨轴收卷 | ||
| | | 气刀分切,加厚型刀片 | ||
| 总质量 | 3350kg | 磁粉张力控制系统 | ||
| 传动系统 | 锥度夹盘 | 3英寸 | ||
| 主机功率 | 3.5KW全升 | 附送配件 | ||
| 主机转速 | 1400r/min | 空压机 | 无 | |
| | | 应用工具 | T型扳手1把,紧帽扳手1把,内六角扳手一套,扣扳一套,气嘴2个，气涨轴2根（标准尺码） | |
| | | | ||
| 传动方式 | 同步带传动 | | ||
| 轴承 | 哈尔滨产品 | | ||
| 收卷轴 | 镜面辊300mm | | ||
| 收卷钢轴 | 160mm | | ||
| 备注：无纺布制品种类较多，以上为常规设备尺寸，如您所作产品 型号要求有变动，均可协商确定或按要求定制。 | ||||
