| 加工定制 | 是 |
|---|---|
| 类型 | LED泛光灯 |
| 防护等级 | IP65 |
| 光源类型 | 集成 |
| 光源功率 | 100（W） |
| 主要适用范围 | 建筑装饰 体育场馆 港口码头等户外照明 |
| 品牌 | 捷能星 |
| 型号 | LB-FS-TGX-100W |
产 品 规 格 书 | |||||||
Product Specification Report | |||||||
公司电话： | 0755-27266809 | 公司传真： | 0755-27969186 | ||||
公司网址： | www.86lbs.com | E-mail: |
| ||||
邮箱： | lightingbest@86lbs.com | ||||||
产品名称（Product Name）: | 200W泛光灯 | ||||||
产品型号（Product Type）: | LB-FS-TGX-100W | ||||||
制定日期（Date prepared）: | 2013-4-9 | ||||||
文件编号：LB/SPC-0079 | 版次：A0 | 编制： | |||||
审核： | 批准： | 生效日期： | |||||
一：产品介绍（专利产品）
高纯度铝制反射器，灯壳及散热体；高强度钢化玻璃罩；单颗50W集成式大功率LED光源；高效率恒流源。
适用场所
主要用于户外泛光照明，广告亮化，建筑装饰照明，工业场所照明，体育中心及室外体育场，港口码头等，有路灯配光系统，可作为道路照明。
二、特点：
1、采用自主知识产权封装的单颗集成式大功率LED（50W）作为光源，运用独特的多颗芯片集成式单模组光源设计，选用进口高亮度半导体晶片，具有导热率高，光衰小，光色纯，无重影等特点；
2、散热体表面进行阳极氧化防腐处理，结构紧凑美观，防腐、防水、防尘性能好；
3、节能效果明显，采用大功率LED光源配备进口高效率电源，与钠灯相比可节能70%以上；
4、绿色环保无污染，不含铅、汞等污染元素，对环境没有任何污染；
5、显色性好，对实物颜色的呈现更真切。各种光色可选，能满足不同环境的需求，消除了传统灯具色温偏高或偏低引起的压抑情绪，使视觉倍感舒适，提高了工人的工作效率；
6、采用恒流恒压控制，适用电压宽（AC90V-295V）克服了因镇流器产生电网、噪音污染和引起的灯光不稳定，避免了工作中给眼部带来的刺激、疲劳；
7、装饰效果极佳，采用特殊的表面处理工艺，外观可选择多种颜色，安装简单，拆卸方便，适用范围广。
三、泛光灯技术参数

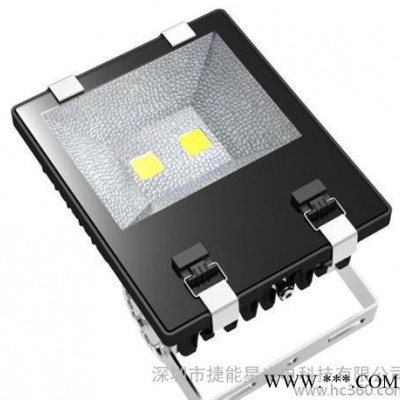

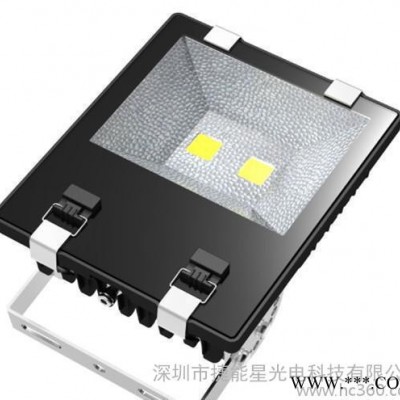

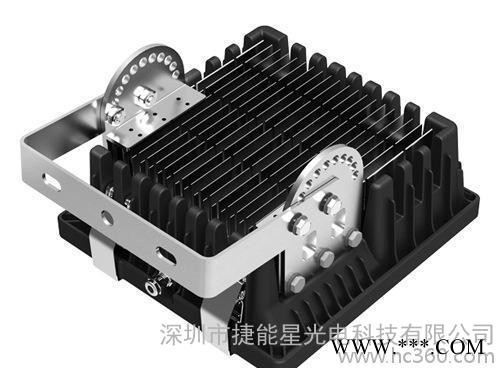

1、产品图片 2、产品尺寸：400 x 340 x 121
3、电气参数
LB-FS-TGX-200W泛光灯主要技术参数 | ||
输入电压 Input Voltage | AC90V～265V | |
电源频率 Frequency Range | 50Hz～60Hz | |
总谐波失真Total Harmonic Distortion | ≤12% | |
功率因数Power Factor | ﹥0.96 | |
电源效率 Power Efficiency | ﹥90% | |
LED工作电压 Working Voltage | DC29～34V | |
LED数量Led | 1 PC | |
LED功耗Led Consumption | 100 W | |
系统总功率System Consumption | 110 W | |
LED发光效率Led Luminous Efficiency | 100LM/W | |
LED灯具初始光通量 Led Initial Flux | WW | 19000lm |
PW | 20000lm | |
CW | 18560lm | |
灯具效率Lamp's Efficiency | ﹥80% | |
照度均匀度IlluminationUniformity | ﹥0.5 | |
相关色温 Color Temperature | WW | 2700K～3900K |
PW | 3900K～6000K | |
CW | 6000K～7000K | |
显色指数 Color Rendering Index | WW | Ra﹥70 |
PW,CW | Ra﹥75 | |
配光曲线Light Distribution | 对称式/圆形光斑 | |
配光方式Light Design | LED+反光罩二次配光 | |
LED结点温升Junction Temperature | ≦40℃ | |
工作环境温度Working Temperature | –35℃ ～+50℃ | |
储存环境温度Storage Temperature | –25℃ ～+65℃(25℃最佳) | |
防护等级IP Grade | IP65 | |
光源使用寿命Working Life-span | 50000H | |
电源线Power line | 1.0mm2三芯线 | |
电源线连接 | 棕Brown | L火线 |
蓝Blue | N零线 | |
黄绿Yellow/Green | G地线 | |
净重NW | 6.15kg | |
毛重（1Pcs）GW | 6.5kg | |
内包装尺寸 |
| |
外包装尺寸 | 49*44*57.5cm/2pcs | |
灯头外壳颜色（The color of the lamp shell） | 黑色 | |
认证，证书Certificate | CE，ROHS,IP65 | |
四、使用说明
1、产品使用工作电压：AC 90V ～295V 50/60Hz。请根据实际要求勿超出工作电压范围。
2、贮存环境温度-250C～+650C.工作环境温度：-350C～+500C，最佳工作环境温度为-00C～+300C
3、由于灯具内有易碎玻璃，在搬运，贮存的时候请注意轻拿轻放，勿重压。
五、售后服务
所有本公司生产之产品质量保用两年，在正常使用条件下，质量保证是基于产品的正确保存、安装、使用和维护。由于安装使用不当，违反产品操作规程，而引起的产品损坏，不属于本保证范围之内。对质量保修期内的质量问题，本公司在保修期内将选择修复、调换（零部件）或更换新产品等方法给予解决。超期将适当收取材料、人工费用。
产品售后/工程服务热线电话：
TEL：（0755）27266809
FAX：（0755）27266096
18321220911
