| 最大捆紧力 | 60（N） |
|---|---|
| 最小包装宽度 | 60（mm） |
| 别名 | 压包机 |
| 产地 | 山东 |
| 动力类型 | 液压 |
| 功率 | 60kw |
| 类型 | 液压打包机 |
| 适用对象 | 棉花,金属,稻草,谷物,服装,废纸,秸秆 |
| 售后服务 | 质保两年 |
| 重量 | 800kg |
| 执行质量标准 | 国标 |
| 自动化程度 | 半自动 |
| 经营模式 | 自产自销 |
| 包装类型 | 杯,带,袋,碟,盒,泡沫,瓶,软管,桶,碗,箱,易拉罐 |
| 品牌 | 富兴 |
| 型号 | FX-DB |
| 加工定制 | 是 |
| 打包带宽度 | 6-15（mm） |
| 纸蕊尺寸 | 200（mm） |
| 供给电源 | 380V |
液压打包机适用于秸杆、牧草、废纸打包、棉花打包、服装打包、秸杆打包、塑料打包、羊毛打包、可回收垃圾打包，亦可应用于棉、羊毛、废纸箱、废纸板、 纱线、烟叶、塑料、布匹、编织袋、针织绒、麻、麻袋、毛条、毛球、茧、蚕丝、啤酒花、废塑料袋等一切轻泡、松散物料等松软类物料进行压缩打包，包型紧凑， 整齐美观，可大幅度降低运输成本，是棉产区、纺织企业、服装厂、废旧物质回收站和其他各种轻工业企业好的生产工具。

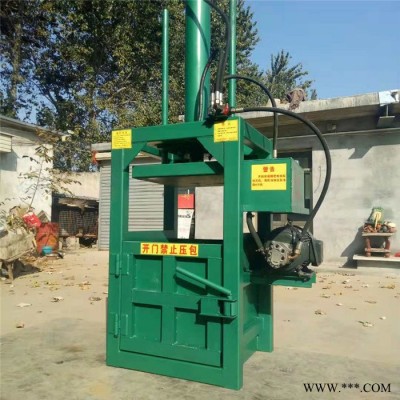

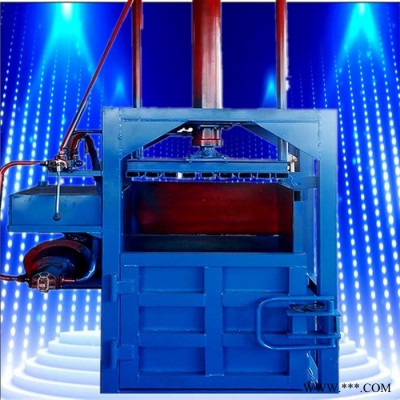

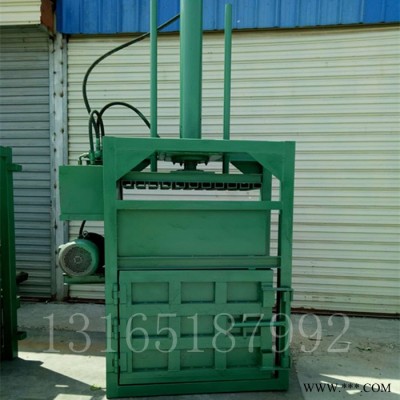

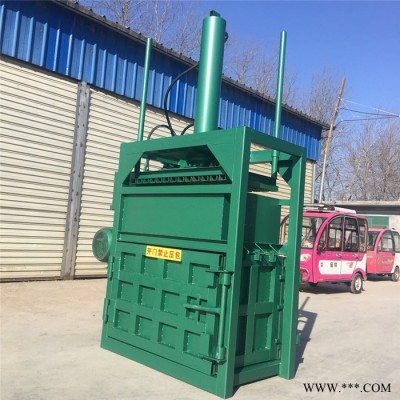

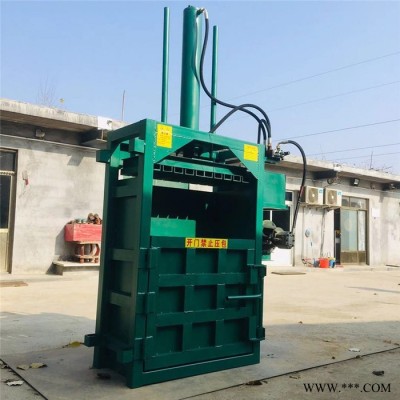

立式液压打包机特点
液压打包机质量具有可靠性及安全性；应用广泛、外观时尚、做工精细；四道捆 包槽，方便操作，三面包板，单边进料，有效避免错误操作及其造成伤害；可配有防回弹倒钩，配有安全开关及开启安全连锁机构。
液压打包机电器控制系统采用的是电器控制元件，操作方便、耐用、无需调试即可使用，手动捆包、自动翻包，刚性压板结构，方便回收多种废料，快速压实，噪音低，效率高，非压力行程工作时，压板自动归位空载避免高油压状态降低电量.
本机适用于对废旧物料、废纸、塑料等松散物的打包压缩等大批量集中压缩、打包处理，快速、简便，是提高劳动效率，减轻劳动强度、节约人力、减少运输费用的好设备。可根据客户特殊要求定做不同规格非标类打包机。
工作原理：
立式打包机使用68#液压油，连接电源三相380V，额定电流为25A，安装时要有接地保护，电机要根据所示方向运转才能启用，否则不能启动。油箱加入液压油方可启动使用。但当气温降低时液压油浓度大，机内的滤清器不能起到过滤作用，这时必须将滤清器拆出，待温度恢复后，方可生新安装使用。（注：滤清器应每月清洗1-2次）。 溢流筏-控制该机的压力开关,旋转调压手转向右转为增压，向左转为减压，出厂前已调整好压力。但在使用过程中调压手轮可能有变位现象，导致压力升高或降低，这时需要生新调节压力，调压时应在运转中进行，同时把压板降至低位置，调整溢流筏的调压手轮，调整压力不能高于或低于压力表所示的范围，压力的OMPA（100KG/1cm2）。旁杆-增强压的刚性和起导向作用，每次使用前应加油，起润滑作用。行程开关-控制该机的启动和停止的作用，因此要经常检查、维修、保养。手动转向阀-控制压板向上向下，停止的开关。
立式液压打包机特点
立式液压打包机引进目前欧美的液压打包机生产设计及质量技术标准进行生产。液压打包机质量具有可靠性及安全性；应用广泛、外观时尚、做工精细；四道捆包槽，方便操作，三面包板，单边进料，有效避免错误操作及其造成伤害；可配有防回弹倒钩，配有安全开关及开启安全连锁机构。
液压打包机电器控制系统采用的是电器控制元件，操作方便、耐用、无需调试即可使用，手动捆包、自动翻包，刚性压板结构，方便回收多种废料，快速压实，噪音低，效率高，非压力行程工作时，压板自动归位空载避免高油压状态降低电量.
其中包括支架，支架带有底板和前后侧挡板，支架上安装有千斤顶，千斤顶带有活塞杆，活塞杆右端连接有竖直的推料板，推料板右侧面连接有推料板条，相邻推料板条之间的空隙为板上穿绳槽；支架上面右部带有压料上挡板，压料上挡板左侧的支架上面带有进料口；前后侧挡板右侧的支架上分别固定连接有前后侧挡条，相邻侧挡条之间的空隙为穿绳口；支架右端带有出料口，出料口处的支架右端铰接有门板，门板左侧面连接有门板条，相邻门板条之间的空隙为门上穿绳槽；前后侧挡板、推料板和底板围成的空腔为进料腔，前后侧挡条、压料上挡板、门板和底板围成的空腔为挤料腔；门板和支架右端固定连接有锁定装置。液压打包机采用、移装方便、操作简单、维修容易、密封可靠、安装时不用底脚螺丝。本产品具有良好的刚韧性和稳定性，造型美观大方，操作维修方便，安全节能，设备基础工程投资费用低等特点。用户可根据需要自定打包规格、尺寸，以大限度地配合运输或存储，是提高劳动效率、减少劳动强度、节约人力、减少运输费用的好设备。可将各种硬纸板、废薄膜、废纸、泡沫塑料、饮料罐和工业边角料等包装材料及废品，金属边角料、钢刨花屑、废钢、废铁、废铜、废铝、铝刨花屑、解体汽车壳、废油桶等金属原料挤压成长方体、圆柱体等各种形状的合格炉料。便于储藏、运输及回炉再利用。
应用范围 ：适用于、牧草、废纸打包、棉花打包、服装打包、秸杆打包、塑料打包、羊毛打包、可回收垃圾打包，啤酒花、饮料瓶，废塑袋等一切轻泡、松散物料等进行压缩打包。
1、空负荷运转--启动电机油泵，换向阀阀芯处于中位，油泵输出的油液在溢流阀调定压力下经电液换向阀回入油缸，系统卸荷。
2、打包动作--油泵工作，油泵输出的油液在调定压力下经换向阀进入主油缸后腔，活塞杆缓慢下行，油缸前腔的油经换向阀回入油箱，打包机实现打包动作。
3、回程复位（主油缸回程和压料松开动作），油泵工作，油泵输出的油液在调定压力下经换向进入主油缸前腔，油缸后腔的油经换向回入油箱，打包油缸回程。
立式液压打包机主要特点：
1.液压压实，手动装载，手动按钮操作；
2.6.压板自动归位。
完全保持物料的物理特性；
3.废料压实比可达5:1；
4.两个捆道，方便操作；
5.防回弹倒钩，保持压缩效果；
参数型号：

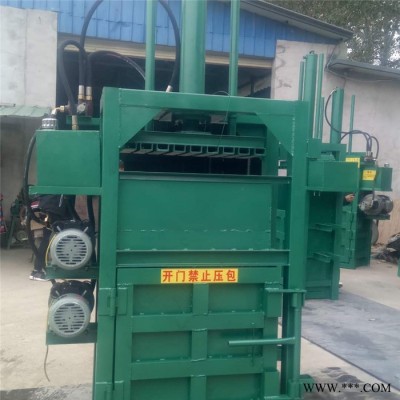

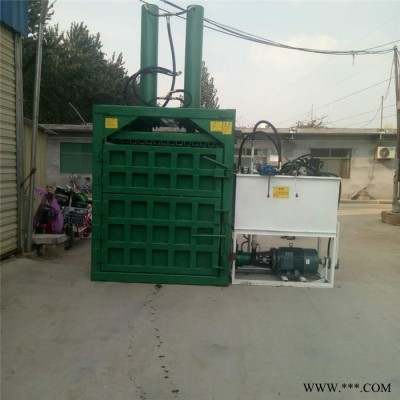

设备型号：富兴-20(双缸）电机：11kw 压力：30吨 包厢尺寸：110*100*80
设备重量：1.2吨 价格：12000 产量：7-8包/小时 80-120kg/包（塑料）
120-200kg/包（废纸）
设备型号：富兴-10（单缸）电机：7.5kw 压力：10吨 包厢尺寸：40*100*80
设备重量：0.65吨 价格：6000 元 产量：7-8包/小时 40-50kg/包（塑料）70-80kg/包（废纸）
设备型号：富兴-30（单缸）电机：11kw 压力：30吨 包厢尺寸100*100*60
设备重量：0.95吨 价格：8500元 产量：7-8包/小时 80-90kg/包（塑料）
100-150kg/包（废纸）
以上尺寸都可以加工定制，
操作规正确使用机器设备，认真执行维护保养制度和严格遵守安全程是延长机器使用寿命，提高生产效率和保证安全生产的必要条件。为此，建议用户建立维护保养和安全操作规程，操作人员应熟悉机器结构和操作程序外，还必须注意以下各点：
（1）加入油箱内的液压油，应严格使用高品质的抗磨液压油，必须经过严格过滤，并且应经常保持足够的油量，不足时应立即加注油液。
（2）油箱每半年应清洗并更换新油一次，但一次清洗过滤油液不能超过一个月，使用过一次的新油液经过严格过滤后允许再用一次。
（3）机器各润滑处应按要求，每班至少加注一次润滑油。
（4）应及时清理料箱内的杂物。
（5）未经学习，不了解机器结构、性能和操作规程者不得擅自开动机器。
（6）当机器出现比较严重漏油或在工作中发生异常现象时，应立即停止运行，以分析原因并排除故障，不得强行带病运转。
| 型号 | ld-10T | ld- 20T | ld-30T | ld-60T | ld-80T |
| 电机功率（kw） | 7.5 | 7.5 | 11 | 15 | 18.5 |
| 打包尺（mm） | 800*400*600 | 800*400*600 | 1000*600*800 | 1200*800*1000 | 1200*800*1000 |
| 压力行（mm） | 1000 | 1000 | 1000 | 1100 | 1100 |
| 外形尺寸（mm） | 1400*700*2900 | 1400*700*2950 | 1450*800*2950 | 1700*1000*3200 | 1800*1000*3200 |
| 油缸φ | 125 | 160 | 160 | 160 | 180 |
| 打捆速度(个) | 8-10 | 8-10 | 8-10 | 6-10 | 6-10 |
| 重量（kg） | 700 | 850 | 950 | 1600 | 2000 |
| 备注 | 打包尺寸可定制 全国联保二年
| ||||
工作原理：
立式打包机使用68#液压油，连接电源三相380V，额定电流为25A，安装时要有接地保护，电机要根据所示方向运转才能启用，否则不能启动。油箱加入液压油方可启动使用。但当气温降低时液压油浓度大，机内的滤清器不能起到过滤作用，这时必须将滤清器拆出，待温度恢复后，方可生新安装使用。（注：滤清器应每月清洗1-2次）。 溢流筏-控制该机的压力开关,旋转调压手转向右转为增压，向左转为减压，出厂前已调整好压力。但在使用过程中调压手轮可能有变位现象，导致压力升高或降低，这时需要生新调节压力，调压时应在运转中进行，同时把压板降至低位置，调整溢流筏的调压手轮，调整压力不能高于或低于压力表所示的范围，压力的OMPA（100KG/1cm2）。旁杆-增强压的刚性和起导向作用，每次使用前应加油，起润滑作用。行程开关-控制该机的启动和停止的作用，因此要经常检查、维修、保养。手动转向阀-控制压板向上向下，停止的开关。
打包机工作原理带子送到位→收到捆扎信号→制动器放开，主电机启动
(1)→右顶刀上升，顶住右带于滑板处(2)→“T”型导板后退(3)→接近开关感应到退带探头(4)→主电机停转，制动器吸合(5)→打包机退带电机转动，退带0.35秒(6)→带子收紧捆在物体上(7)→主电机二次启动，制动器吸合(8)→大摆杆二次拉带，收紧带子(9)→左顶体上升，压紧下层带子(10)→加热片伸进两带子中间(11)→中顶刀上升，切断带子(12)→中顶刀下降(13)→中顶刀再次上升，使两带子牢固粘合(14)→中顶刀下降，左右顶刀同时下降(15)→加热片复位(16)→滑板后退(17)→“T”型导板复位(18)→接近开关感应到送带探头(19)→送带电机启动，带动带子送带(20)→大摆杆复位
(21)→带子到位，带头顶到“T”型导板上(22)→接近开关感应到双探头(23)→主电机停转，刹车吸合。
二、液压打包机特点：
所有机型均采用液压驱动，可选择手动或PLC自动控制操作；
出料形式有翻包、推包(侧推和前推)或人工取包(打包)等不同方式；
安装无需底脚螺丝，在无电源的地方，可采用柴油机作动力；
挤压力从5吨至200吨有十个等级，供用户选择，生产效率从4吨/班至40吨/班；
压缩室尺寸和包块尺寸可根据客户要求定制；。
三、液压打包机注意事项：
正确使用机器设备，认真执行维护制度和严格遵守安全操作规程是延长机器使用寿命，提高生产效率和保证安全生产的必要条件。为此，建议用户建立维护和安全操作规程，操作人员应熟悉机器结构和操作程序外，还必须注意以下各点：
（1）加入油箱内的液压油，应严格使用高品质的抗磨液压油，必须经过严格过滤，并且应经常保持足够的油量，不足时应立即加注油液。
（2）油箱每半年应清洗并更换新油一次，但一次清洗过滤油液不能超过一个月，使用过一次的新油液经过严格过滤后允许再用一次。
（3）机器各润滑处应按要求，每班至少加注一次润滑油。
（4）应及时清理料箱内的杂物。
（5）未经学习，不了解机器结构、性能和操作规程者不得擅自开动机器。
（6）当机器出现比较严重漏油或在工作中发生异常现象时，应立即停止运行，以分析原因排除故障，不得强行带病运转。
（7）机器在运转过程中，不得进行修理或接触运动部位，严禁用手或脚在料箱内按压物料。
（8）泵、阀、压力表进行调整时，必须要有经验的技术工人进行，如发现压力表有故障，应立即检查或更新表。
（9）用户应根据具体情况自行制订详细的维护和安全操作规程。
四、液压打包机使用步骤：
1.机器分支电源并与其他机器同时运转，不仅会损坏机器的机能而且插头、插座过分发 热，有引起火灾的危险。特别须注意请无比准备好仅供本机使用的专门电压和容量。
2.机器地线端子必须和地线连接。未和地线连接或未充分连接时，有触电的危险。
3.使用延长软线电线断面面积为0.75m㎡以上10m以内。使用超出此范围的软线，不仅会损坏机器的机能而且插头、插座过分发热，会引起发生火灾的危险。
4.安装或打包超作时，请务必使用手套、保护眼镜、口罩。如不使用，可能会受伤或危害健康。
5.本机器是在被打包物体上使用打包带的打包机。其他目的请勿使用。被打包物是指需要打包的物品。请勿将手或身体接近主体机。
6.请勿卸下面板、外套、门等零件在使用机器时。卸下零件时，不仅会使机器发生故障，且易导致人参事故发生。
7.请勿改造机器。
8.请勿将电源软线放置叉车等通道处，或避免直接压到电源软线等场所。一旦外皮破损、断线等会有危险。
9.请勿使用湿手插拨电源插头，有触电危险。
10.打包带水或潮湿的物品，有触电危险。
11、不使用时，必须拔掉插座上的插头。绝缘退化，导致触电或因漏电引发火灾。
12、加热板处于非常高温时，请勿在机器后周围放可燃物品，有火灾危险。
