品牌：亮点源
产地：深圳
电压：220V
起订：1台
供应：99台
| 产地 | 深圳 |
|---|---|
| 电压 | 220V |
| 类型 | 熔接机 |
| 售后服务 | 一年保修 |
| 外形尺寸 | 485×285×280 |
| 最大加工宽度 | 0.2-2 |
| 最大加工长度 | 0.8-15米/分钟 |
| 品牌 | 亮点源 |
| 型号 | 004 |
| 加工定制 | 否 |
喷绘布拼接机
操作使用说明书
（仅供参考）
本产品为目前喷绘行业的现状，巨幅画面需要分次打印然后拼接，一般画面需要包边处理，这些工作都不可避免地使用到喷绘布拼接机。
我司拼接机在拼接喷绘布方面优势显着：不使用胶水，每小时耗电仅1.5度左右，每分钟可以拼接8-15米，只需一名员工伺服机器，由于采用热熔压合原理拼接，拼接效果好。拼接20秒后就可以卷起，节省空间。速度和温度可以根据喷绘布的薄厚进行调节，以适应不同类型的材料。
产品优势
1. 数字恒温控制，配有温度传感器，采用先进PID技术，温度控制精度可达±1℃，拼接更均匀，温度范围为20℃-600℃。

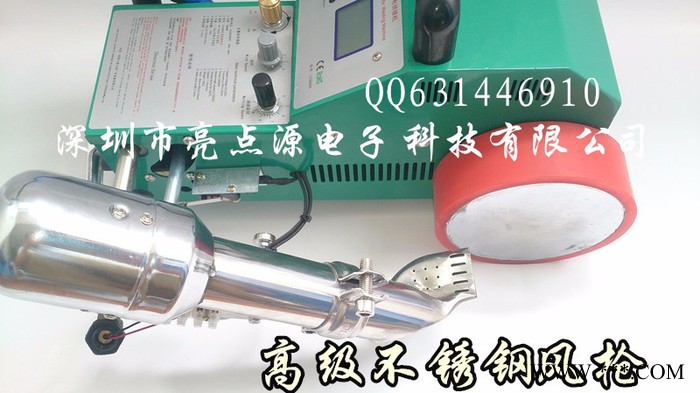

2. 配备交流风机，风力强劲，寿命更长，风速60-100%可调。
3. 采用高性能开关电源，电磁兼容性好，质量更可靠。
4. 设置自动休眠功能，对机器多层保护。
5. 本公司是自主研发，拥有核心技术，质量可控！
技术参数
电压/频率 | 220V / 50 Hz |
整机功率 | 800-1600W |
风量 | 21m3/h |
风压 | 2500 Pa |
温度范围 | 20-600℃ |
焊接速度 | 0.8-9.5 m/min |
焊接厚度 | 0.2-2mm |
最大焊接宽度 | 3-4cm |
含包装净重 | 18Kg |
外形尺寸 | 485×285×280mm |
防触电保护类别 | I |
产品结构
1.温度旋钮 2. 调节风速旋钮 3. 调节行走速度旋钮 4. 温度恢复键 5. 温度传感器 6. 摇把 7. 大螺丝 8.风枪 9. 风嘴 10. 压力轮 11. 操作扶手 12. 操作扶手 13. 实际温度显示屏 14.设定温度显示屏 15. 行走速度 16. 向上调温按钮17. 向下调温按钮
操作步骤
1.首先把画面拉紧拉平，对好搭接缝（2-4cm）,用胶带或胶水固定在地面上。
2.接通电源，左转手柄，直至热风嘴与胶轮处于直线状态，再右转黑色旋钮，调节速度，一般把旋钮上的标记指向2的位置，设定完毕，右旋手柄直至热风嘴与地面脱离，行走即停。
3.设定温度。打开温度开关（右旋金色旋钮听到咔嚓声后再顺着钮到底），按▲升温，按▼降温，根据布的薄厚和耐温性设定你需要的温度，一般情况在300-350℃之间，或者取些布材，对准风嘴，立即熔化即可，绝对不能出现烧焦现象，这时的温度也就是你所设定的温度。
4.温度和速度调试好后，把机器右轮的外沿与搭接缝的外沿靠齐放置等待实际温度与你设定的温度接近时，左旋手柄直至热风嘴完全嵌入到拼接缝里，机器就自动行走了，拼接开始。
5.在拼接过程中，若出现烧焦拼接物时，首先把速度提高一点点，或者把温度设定低（二者选一）即可避免熔坏拼接物了。但是绝对不能急速调节，否则机器速度过快，造成机器无法直行，给心理造成恐慌，或者无法粘接和损坏画面。
6.使用前，根据你的材质找准温度和速度的配合参数再使用。慢了会烧坏画面，快了会粘接不牢，所以温度和速度配合至关重要。
7.拼接完毕后，右旋手柄，直至热风嘴完全脱离画面，然后关掉温度开关（即左旋金色旋钮，听到咔嚓声即可）。静止立刻拔掉电源插头和关闭电源，造成余热损坏热风机，造成损坏设备。一定待机器实际温度降至最低时，才能拔掉电源插头和总开关。
8.严禁雨天使用，工作场地要干燥、平整，注意防火。设备要专人负责，专人操作，严禁不懂乱用。设备工作电压为：110V—220V(两种)严禁私自拆机，否则后果自负。
随机配件：10m电源线一根，扳手一枚，说明书及操作视频光盘一套。
本机整机保修期一年，热风机和加热件部分为消耗品，不在保修范围内，但有责任为您提供配件，费用自理。
产品若有改动，恕厂方不另行通知，请垂询亮点源公司。产品说明仅供参考，不具备合同法律效力，最终解释权归本公司所有。
维修设备需切断电源，并由专业技术人员检修。
注意：
在关机前一定要把黄色加热开关（黄色旋钮）逆时针关掉到“咔”的位置，待实际温度降低到50℃以下，再关掉总电源，否则易损坏机器。
使用前一定要详细阅读说明书和光盘资料！
休眠：
当出现休眠状态时，可以按“恢复”键 或者操作一下拼接动作，即可启动机器。
当出现白屏时，请按“恢复”键，即可恢复正常操作。
