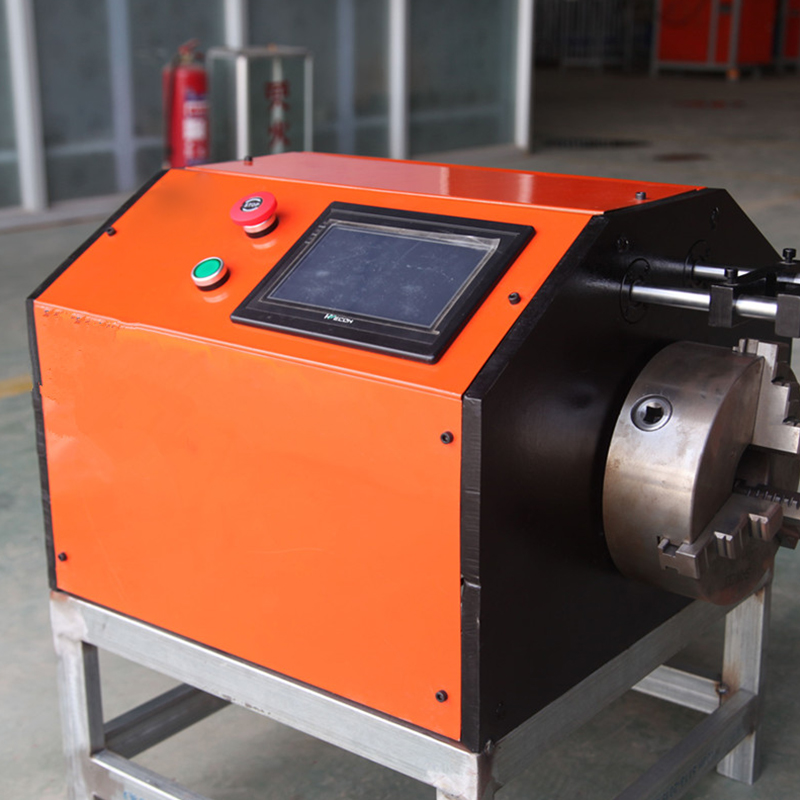

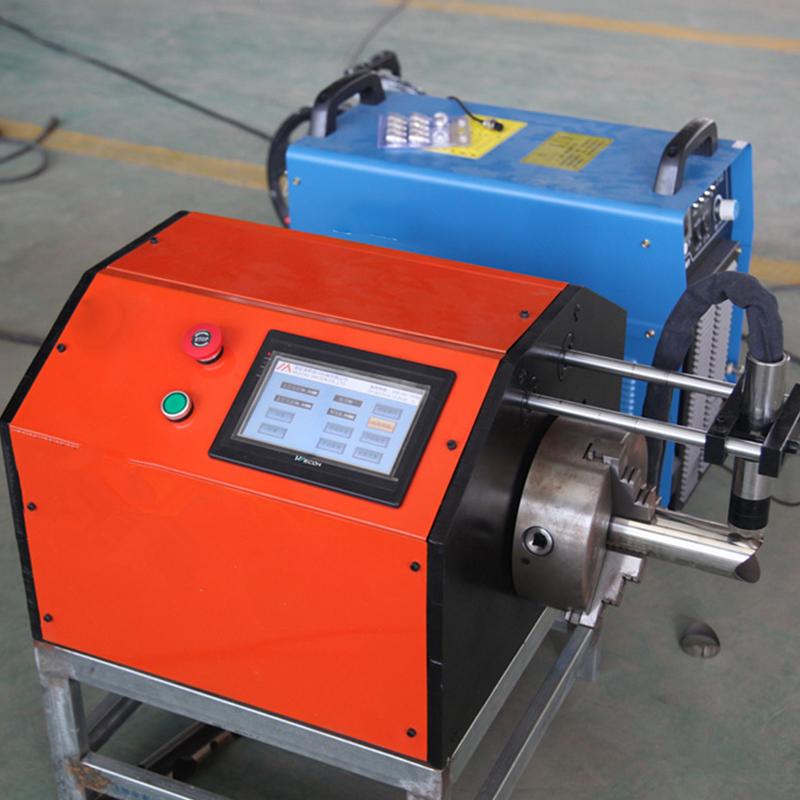

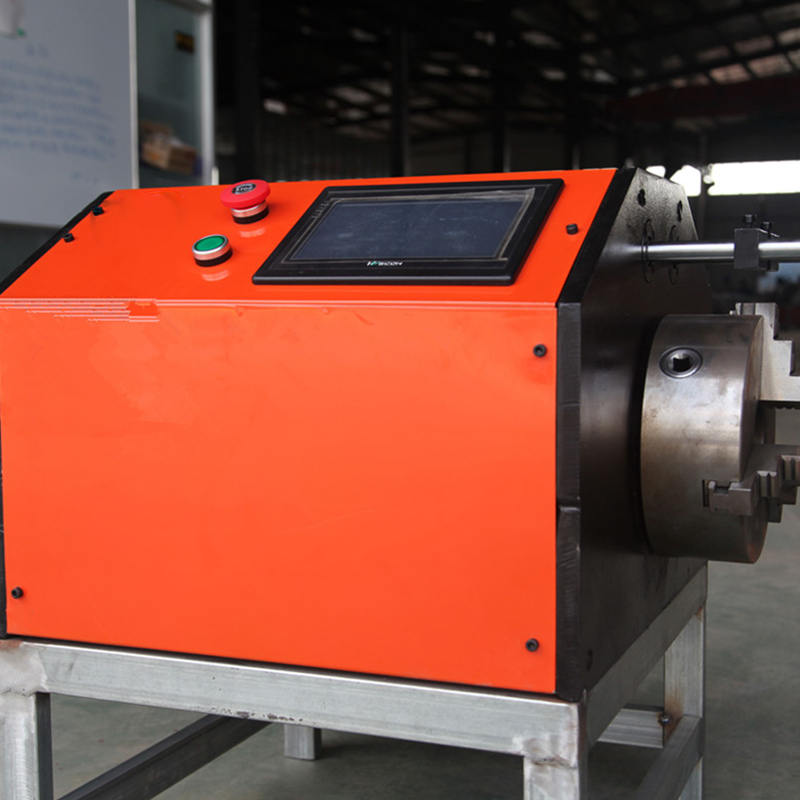

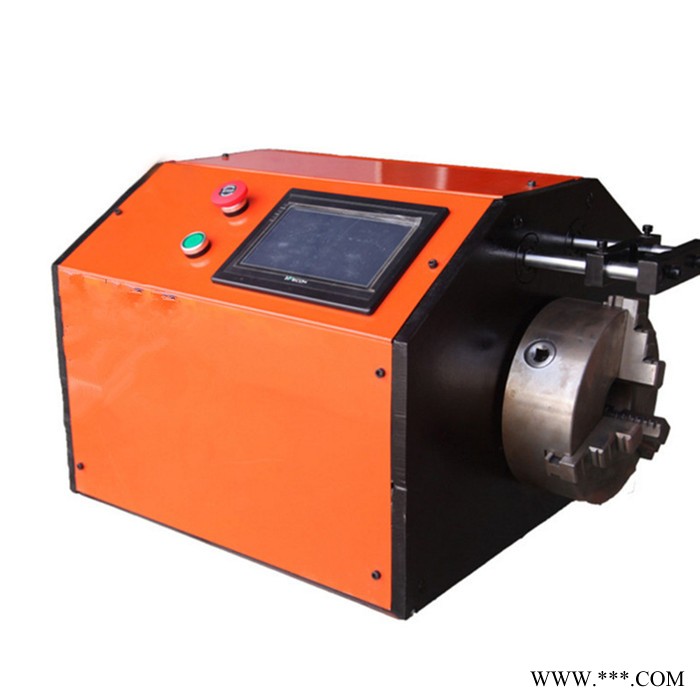

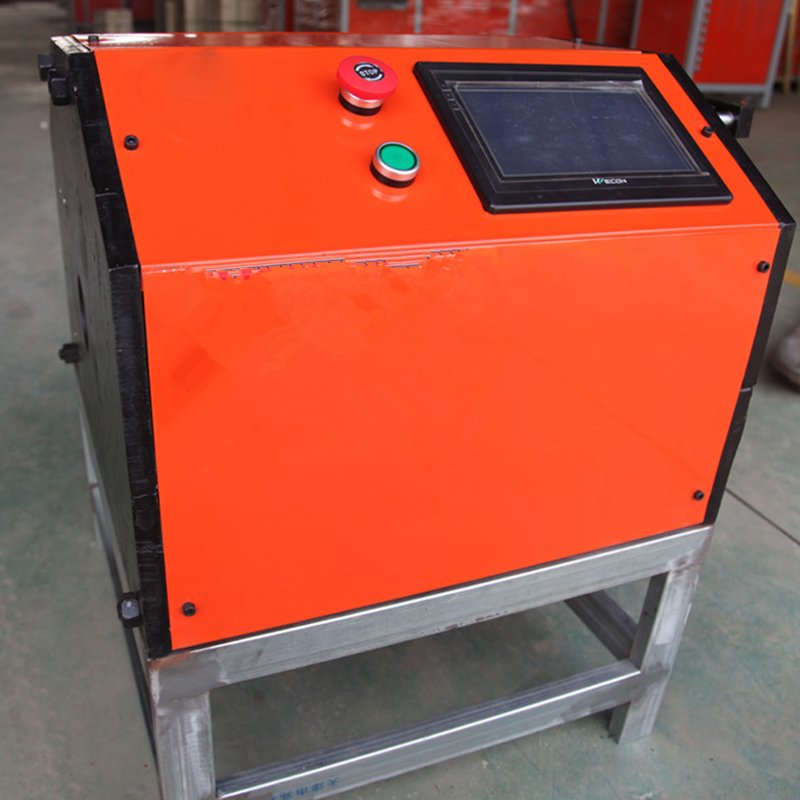

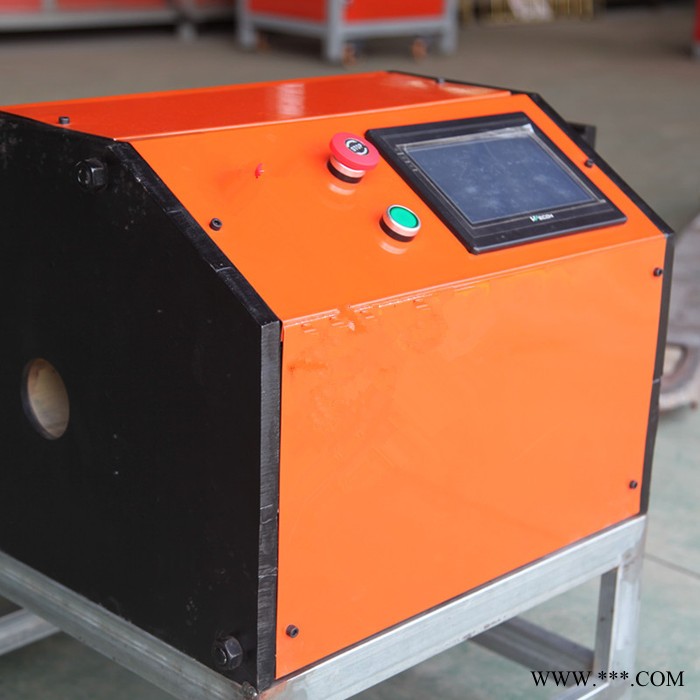

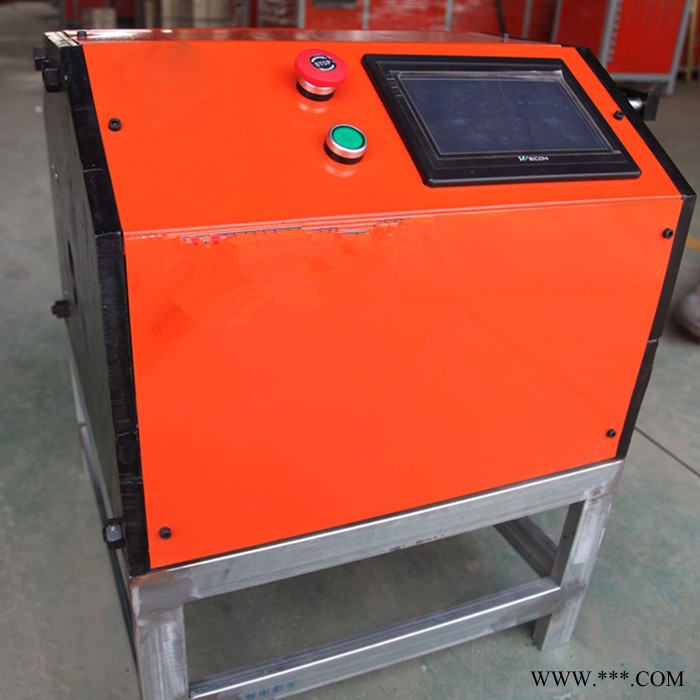

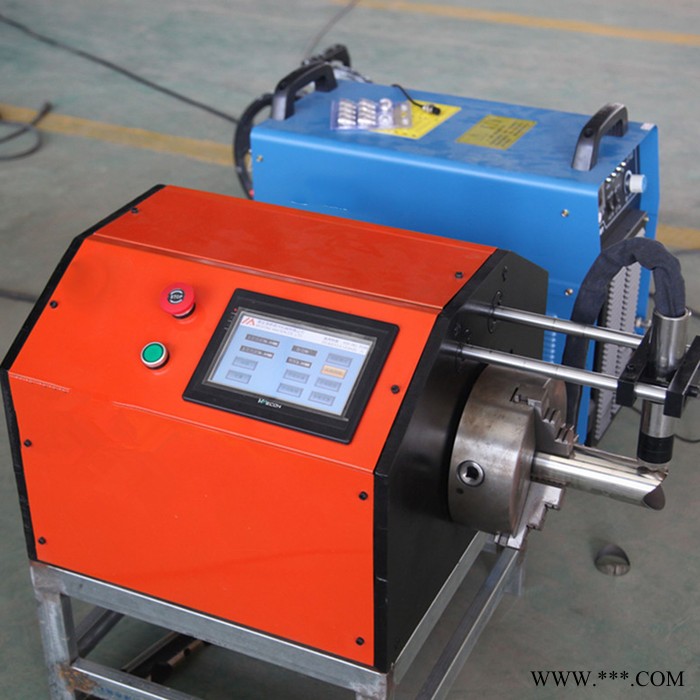

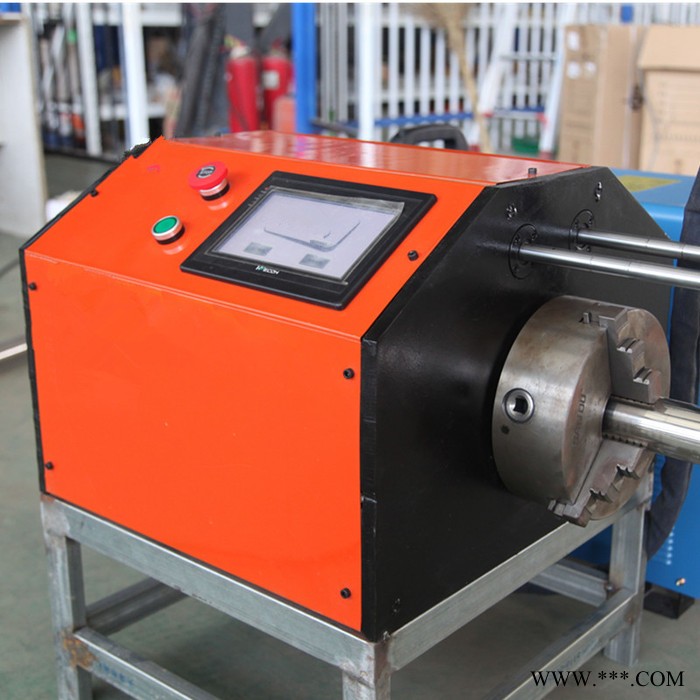

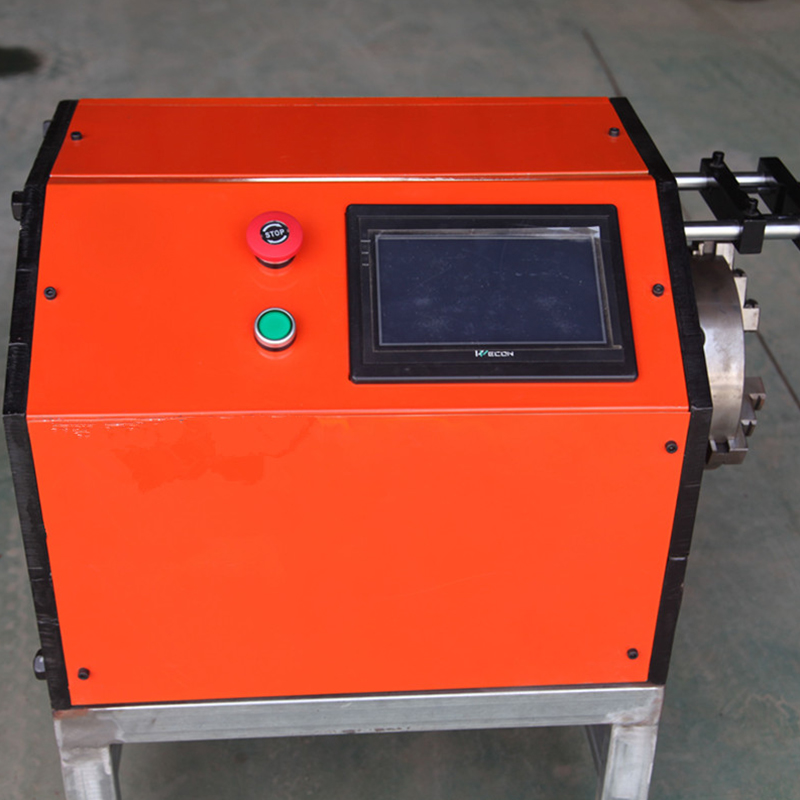

小型等离子切割机圆管割弧割孔机

相贯线切割机等离子是专为钢管定长切割而设计的专用切割设备，该设备具有操作简便、生产效率和下料精度高的特点，并可同时形成坡口。CM02可实现钢管定长下料的生产作业，为企业管加工实现高效率、低成本的生产目标提供了有力的保障。该设备广泛适用于造船、锅炉、钢结构、石油化工等行业的管子定长切割下料作业。

等离子切割机主要结构特点：
该设备主要由机臂系统、调高系统、驱动装置、滚轮架、支撑装置、导轨、气路系统、控制柜、操作台等部分组成。 标配火焰氧-燃气切割系统两套，可以切割低碳钢管；同时也可根据用户的要求配置等离子切割电源，可切割碳钢、不锈钢管、有色金属管和薄壁管等。

● 采用控制操作盘对钢管定长切割控制；
● 定长数字输入、定长屏幕显示；
● 切割割炬上下移动轴、纵向左右移动轴、工件旋转轴。纵向左右移动轴可采用伺服驱动控制系统进行控制，以保证较为的定位；
●在管子切断的同时，可切割管子坡口；
●设有安全防碰撞保护装置及限位开关；
●控制箱处设有紧急停车开关；
●机器的支撑台和运行导轨之间安装了防尘隔板；
●进口机油润滑处理；
●气、电传输采用拖链传送装置。

等离子切割机特点

1能在主管上切割多个不同方向、不同直径的圆柱相贯线孔，满足支管轴线与主管轴线偏心和非偏心的垂直相交的条件。
2.能在支管端部切割圆柱相贯线头，满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件。
3.能在圆管端部切割斜截断面。
4.能在圆管上切割焊接弯头，“虾米节”两端斜截断面。
5.能切割与环形主管相交的支管相贯线端头。
7.能在圆管上切割方孔、腰型孔、及任意图案。
7.能进行钢管截断。
8.割炬的调高方式具有手动、电动机自动三种方式可选择，在自动时，割炬会随钢板的高低自动调整确保切割质量。

等离子切割机参数
适用于直径25-75圆管（长度不限），适用切割材质：铁管、不锈钢管
厚度：10mm以内小型金属等离子切割机
本产品具有高效便捷易操作的优点
割弧、割孔、割断一机解决
无需模具切割任意弧度
数控操作更方便
