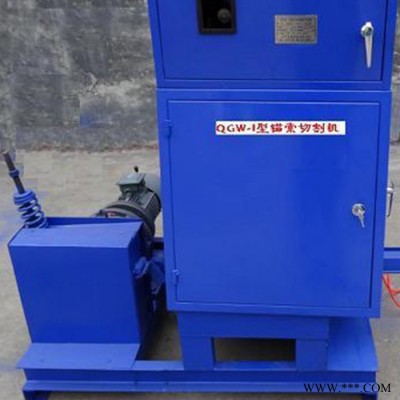

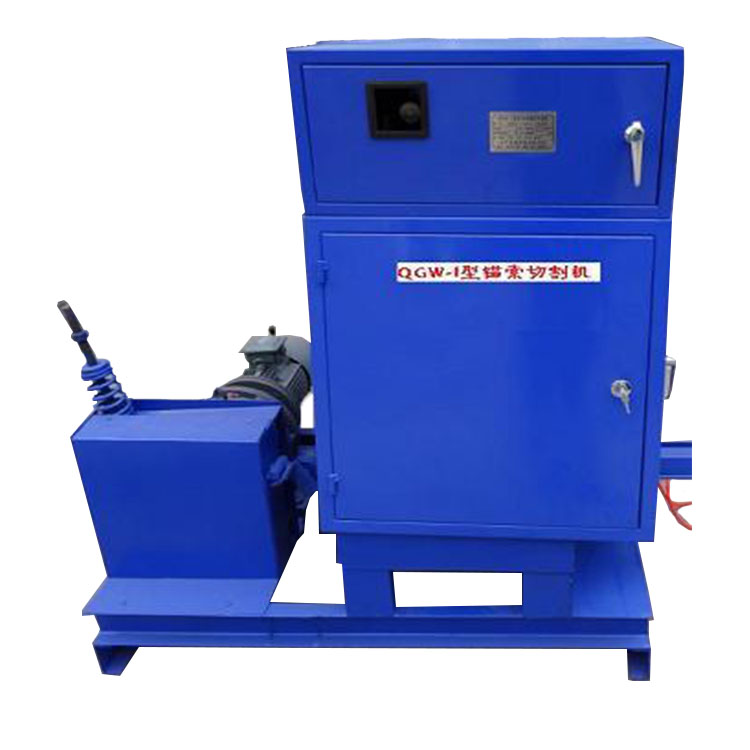

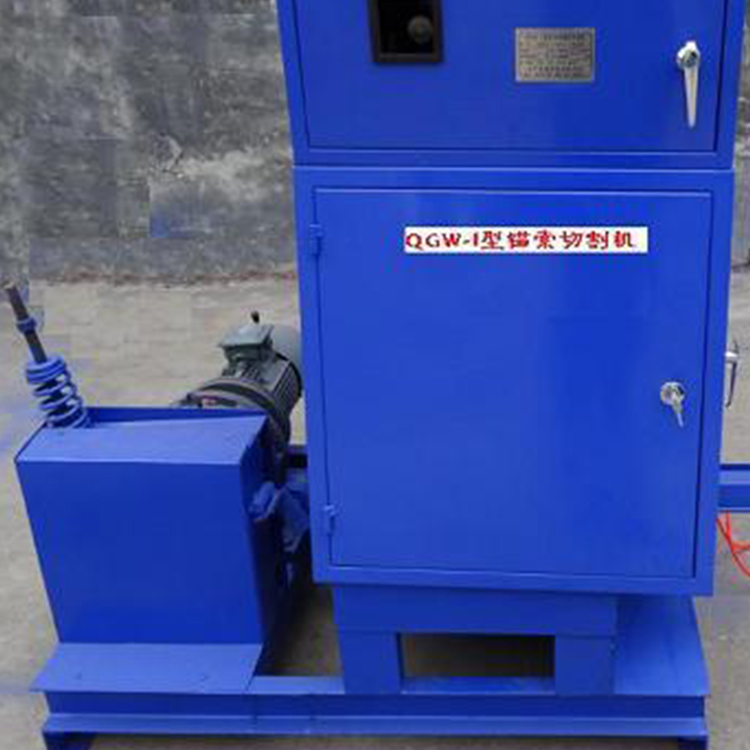

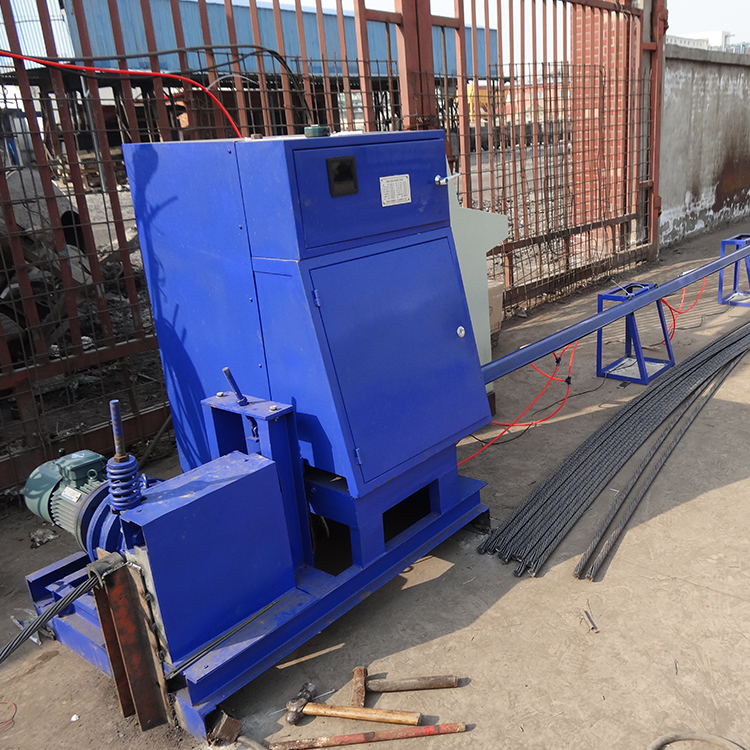

QGW-1型数控全自动锚索切割机技术参数cm02

1 电源电压 3相，380V

2 设备总功率 8.7KW

3 切割机功率 3.0KW/380V  3∮

4 牵引电机功率 3.0KW/380V  3∮

5 气源电机功率 2.2KW/380V  3∮ 用户自备气源或空气压缩机0.36m3/分钟

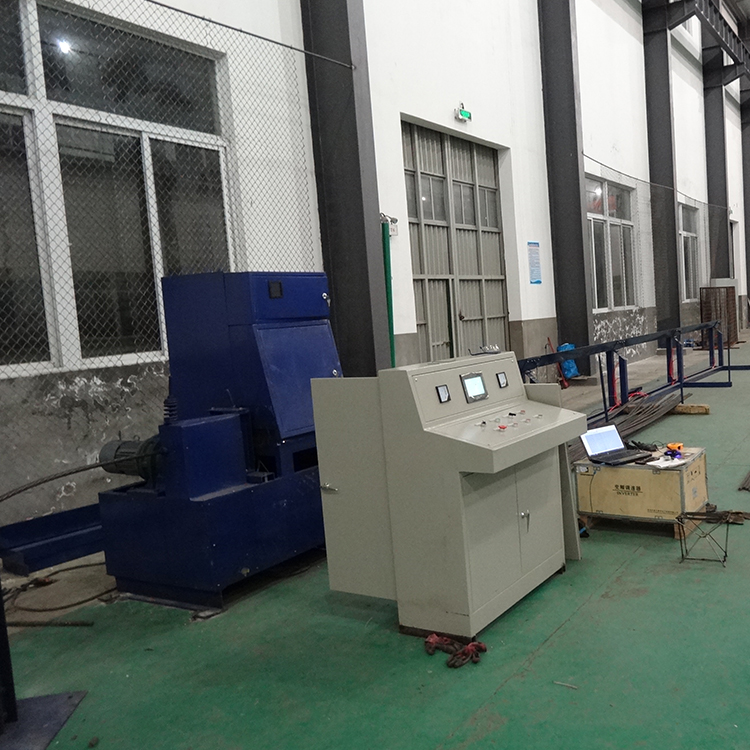

6 电气控制功率 0.5KW 采用PLC和7寸彩色触摸屏控制。

7 控制回路电源电压 AC220V

8 气源压力 0.5—0.7MPa

9 max牵引锚索线速度 25米/分钟 提速可另定制

10 每次可切割根数 1根/次

11 无线遥控操作 非标配 可另行定制

12 设备操控 彩色触摸屏，或控制按钮，或遥控器

13 锚索定尺方式（任意设定长度） 定长限位 一种定尺方式

14 可切割锚索直径 15.4—21.8毫米

15 放料盘直径 1500毫米 适用于锚索盘外径小于1500mm的盘装锚索

16 卸料导槽长度 13.35米出厂标配

17 每小时可切割根数 75—150根/小时 数量与定尺长度有关

18 切割方式 砂轮片切割 砂轮片直径400mm

19 砂轮片磨损换片提醒功能 无

20 每班（8小时）可切割根数 600—1200根/班

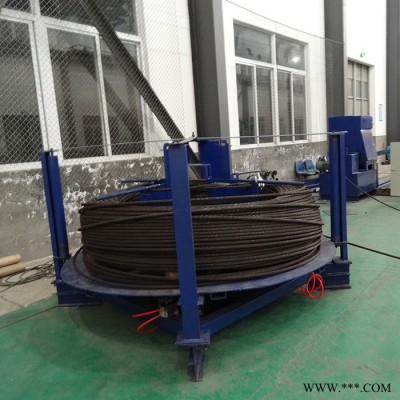

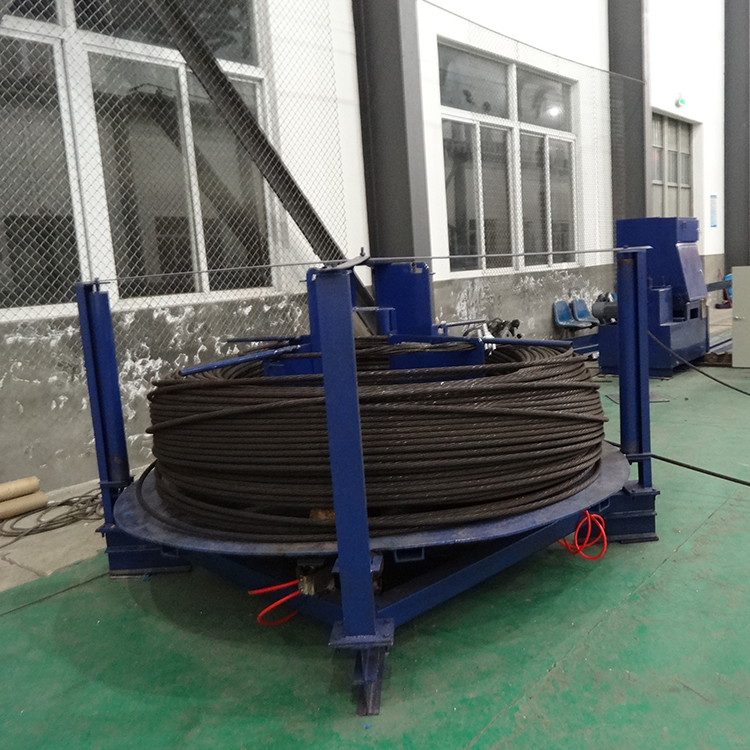

21 放料装置形式 水平转盘式 垂直框架式可另行定制

22 设备占地面积 22米（长）*2米（宽）*1.5米(高)

23 设备除尘方式 无

24 设备总重量 1.8吨
