产地 | 山东 |
---|---|
产品类型 | 全新 |
额定电压 | 380V |
工作形式 | 全自动 |
类型 | 木工机械 |
适用范围 | 木材加工 |
颜色 | 白色 |
品牌 | 山东中泽精工数控设备 |
型号 | 1325 |
加工定制 | 是 |

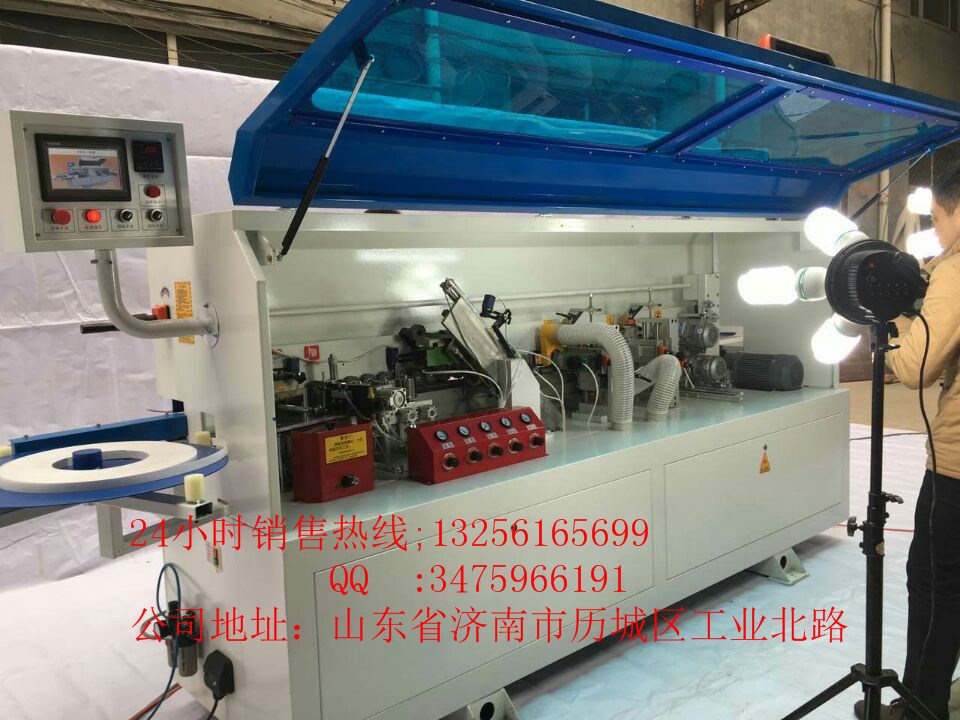

山东中泽精工雕刻机是国内极少数能够提供专业成套设备的厂家,我们的自动上下料数控排钻开料中心、全自动直线封边机及高速数控排钻加工中心,结合自动化软件的定制家具柔性加工生产线,能够真正为您量身打造板式橱柜衣柜生产的一揽子解决方案,将定制化纳入规模化生产。我们的技术能帮助您以更简单的方式、用更低的投入以及更少的时间,将理念和设计迅速转化为产品,提高您的工业自动化水平,彻底摆脱对技术工人的依赖,最大可能地提高管理效益和生产效益。
产品配置:操作系统:上海维宏5.4.49
作图软件:文泰雕刻
传动方式:XY齿条Z丝杆传动
轨道:台湾上银
主轴:3.0 KW
变频:4.0 KW贝士德
驱动:深圳研控驱动
变压器:70 V
序号 描述 参量
1 XYZ行程 600*900*220
2 平台尺寸 1000*2000
3 最高行进速度 17m/min
4 装夹型式 压板
5 处理器 电脑
6 接口界面 数据线
7 雕刻指令 G代码*u00*mmg*
8 功率(不含主轴) 1500W
9 工作电压 AC380V、50Hz
10 主轴功率 3KW
11 主轴转速 0-24000rmp/min
◆适用材料◆:
大理石、花岗岩、中国黑、青石、玉石、陶瓷、水晶、玻璃、塑料、化工合成板有机玻璃、PVC板、竹木、铝塑板、金属、塑料等材料进行线雕、2D雕刻、3D尖底雕刻、三维浮雕、切割、倒边、钻孔加工。
◆应用领域◆:
适用于石材、墓碑加工、广告、装饰装璜、工艺品行业等。
随机配件:
刻刀1盒、3D刻刀1把、ф6铣刀1把、水泵1个、电源线1根、维宏卡1块、压板6个、维宏数据线1根、扳手2把、维宏+文泰光盘1套、说明书1套。
产品配置:操作系统:上海维宏5.4.49
作图软件:文泰雕刻
传动方式:XY齿条Z丝杆传动
轨道:台湾上银
主轴:3.0 KW
变频:4.0 KW贝士德
驱动:深圳研控驱动
变压器:70 V
序号 描述 参量
1 XYZ行程 600*900*220
2 平台尺寸 1000*2000
3 最高行进速度 17m/min
4 装夹型式 压板
5 处理器 电脑
6 接口界面 数据线
7 雕刻指令 G代码*u00*mmg*
8 功率(不含主轴) 1500W
9 工作电压 AC380V、50Hz
10 主轴功率 3KW
11 主轴转速 0-24000rmp/min
◆适用材料◆:
大理石、花岗岩、中国黑、青石、玉石、陶瓷、水晶、玻璃、塑料、化工合成板有机玻璃、PVC板、竹木、铝塑板、金属、塑料等材料进行线雕、2D雕刻、3D尖底雕刻、三维浮雕、切割、倒边、钻孔加工。
◆应用领域◆:
适用于石材、墓碑加工、广告、装饰装璜、工艺品行业等。
随机配件:
刻刀1盒、3D刻刀1把、ф6铣刀1把、水泵1个、电源线1根、维宏卡1块、压板6个、维宏数据线1根、扳手2把、维宏+文泰光盘1套、说明书1套。
产品配置:操作系统:上海维宏5.4.49
作图软件:文泰雕刻
传动方式:XY齿条Z丝杆传动
轨道:台湾上银
主轴:3.0 KW
变频:4.0 KW贝士德
驱动:深圳研控驱动
变压器:70 V
序号 描述 参量
1 XYZ行程 600*900*220
2 平台尺寸 1000*2000
3 最高行进速度 17m/min
产品配置:操作系统:上海维宏5.4.49
作图软件:文泰雕刻
传动方式:XY齿条Z丝杆传动
轨道:台湾上银
主轴:3.0 KW
变频:4.0 KW贝士德
驱动:深圳研控驱动
变压器:70 V
序号 描述 参量
1 XYZ行程 600*900*220
2 平台尺寸 1000*2000
3 最高行进速度 17m/min
产品配置:操作系统:上海维宏5.4.49
作图软件:文泰雕刻
传动方式:XY齿条Z丝杆传动
轨道:台湾上银
主轴:3.0 KW
变频:4.0 KW贝士德
驱动:深圳研控驱动
变压器:70 V
序号 描述 参量
1 XYZ行程 600*900*220
2 平台尺寸 1000*2000
3 最高行进速度 17m/min
产品特点:
1、1325木工多工序雕刻机采用整体焊接机身,高刚性机体结构设计,并经材料应力及回火处理,使机身永不变形
2、传动部件采用高精度斜齿,台湾进口直径CSK直线方轨,伺服系统及台湾专业减速机相辅相成,运行平稳、低噪音
3、配备专业真空吸附装置,采用整体吸附底座,大功率真空泵
4、装意大利代工进口BOL 220v3kw(380v5kw选配)主轴电机,轴心跳动小,切削力强
【注意:三头一样功率,而非有的厂家一大两小!】
5、高精度自动对刀块,全自动供油系统,维护简单,操作更方便
主要运用:
1、适用板式家具、橱柜门、实木门、办公桌、免漆门、屏风、工艺扇窗加工、擦鞋机、游戏机柜、麻将桌、电脑桌及板式家俱产品的辅助加工。
2、适用制作各种木工制品、广告标牌、亚克力切割、吸塑制模及大型切割,可雕刻石材、铁、铜、铝、塑料板、木板或其他非金属材料。

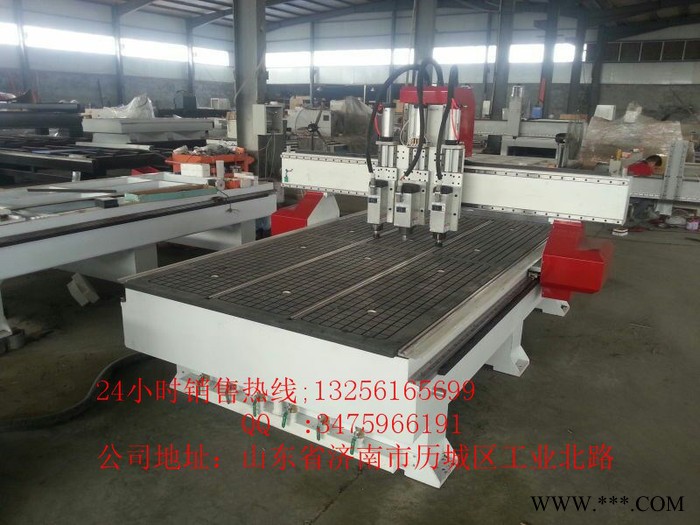

CNC1325三头雕刻机产品详细说明:
动力:采用伺服驱动
顶尖传动系统:传动部件采用高精度斜齿,台湾进口直径CSK直线方轨,与伺服+步进电机及台湾专业减速机相辅相成,运行平稳、低噪音。
强劲动力系统:3个3KW恒功率主轴(或选择380V5KW主轴),多工序控制,一次完成不同形状加工,节省换刀时间。
真空吸附装置:配备专业真空吸附装置,采用整体吸附底座、大功率真空泵
高速度加工: 曲、直线速度一致,运行速度可达30米/分钟。
先进数控系统:专业FPGA彩屏数控系统
快速数据传输:采用先进的USB接口,全脱机工作,不占电脑资源。
便捷润滑系统:自动供油润滑机床活动部件,快捷安心。
多种软件兼容:可兼容Type3/Artcam/Casmate/Proe/UG/文泰等多种CAD/CAM软件
长时间无忧作业:拥有断电恢复、断点续雕,自动对刀等功能,并支持9个坐标系定位,真正的人性化设计
▇可选购日本安川伺服系统,整机运行速度可达40米/分
▇可选配吸尘装置
▇可选配水冷和气冷装置
▇可选配进口意大利主轴电机
▇可根据客户需求,更改机身颜色
技术
参数
与
配置
产品 名称 | 1325多工序 | 照片 | |
机器 性能 | 劲:高刚性机械结构设计,经高温回火处理,确保机器稳定和加工精度. 腾:机电全优设计,确保高达40米/分的运行速度. 精:采用台湾进口直径CSK直线方轨,动静随心. 跃:工作台可整张板材吸附加工,也可配合移动真空吸盘吸附工件 |
| |
适用材料 | 铜、铝、非金属材料 | ||
工作范围 | 1300×2500×210㎜ | ||
运行速度 | 40米/分 | ||
控制系统 | 彩屏伺服控制系统 | ||
主轴转速 | 6000-18000RPM | ||
主 轴 | 380V3KW恒功率主轴电机X3(或选择380V5KW主轴) 意大利代工BOL主轴电机 | ||
变频器 | 380V3.7KW丹佛斯海利普变频器 | ||
夹头直径 | Φ3.175Φ6㎜orΦ12.7㎜ | ||
驱动电机 | 750W伺服驱动(Z轴带自锁) 配行星减速机 | ||
丝 杆 | XY轴配高精度斜齿齿条、Z轴丝杆 | ||
方形导轨 | X、Y、Z 台湾进口直径CSK直线方轨 | ||
吸附装置 | 380V4KW | ||
对 刀仪 | 自动对刀块(选配浮动对刀仪) | ||
吸附台面 | 配整体吸附台面,可自由分区 | ||
吸 尘罩 | 大吸尘罩 | ||
选 配 | 进口伺服系统 | ||
供 油 | 自动供油系统 | ||
重量 | 约1.9吨 | ||
价格 |
| ||
|
|
|
|
性能特点:
◆ 专业FPGA彩屏控制系统,全脱机操作,使用便捷、高效
◆ 全钢结构整体焊接机身,经热处理后,整体加工成型
◆ 传动部件采用高精度斜齿,台湾进口直径CSK直线方轨,与伺服系统及日本专业减速装置相辅相成,运行平稳,高速、高精、低噪音
◆ 配以3个独立高扭矩BOL风冷主轴,可一次性装卡三种不同刀具,实现三工序简易自动换刀
◆ 配备专业真空吸附装置,采用整体性吸附底座,配以高强度工程塑料台面,一次加工成型,并采用大功率真空泵,吸附能力强劲
◆ 高精度自动对刀块,使用更便捷,维护更简易
◆自动供油系统,快捷安心
性能特点:
◆ 专业FPGA彩屏控制系统,全脱机操作,使用便捷、高效
◆ 全钢结构整体焊接机身,经热处理后,整体加工成型
◆ 传动部件采用高精度斜齿,台湾进口直径CSK直线方轨,与伺服系统及日本专业减速装置相辅相成,运行平稳,高速、高精、低噪音
◆ 配以3个独立高扭矩BOL风冷主轴,可一次性装卡三种不同刀具,实现三工序简易自动换刀
◆ 配备专业真空吸附装置,采用整体性吸附底座,配以高强度工程塑料台面,一次加工成型,并采用大功率真空泵,吸附能力强劲
◆ 高精度自动对刀块,使用更便捷,维护更简易
◆自动供油系统,快捷安心
加重机身-高温回火时效热处理
性能特点:
◆ 专业FPGA彩屏控制系统,全脱机操作,使用便捷、高效
◆ 全钢结构整体焊接机身,经热处理后,整体加工成型
◆ 传动部件采用高精度斜齿,台湾进口直径CSK直线方轨,与伺服系统及日本专业减速装置相辅相成,运行平稳,高速、高精、低噪音
◆ 配以3个独立高扭矩BOL风冷主轴,可一次性装卡三种不同刀具,实现三工序简易自动换刀
◆ 配备专业真空吸附装置,采用整体性吸附底座,配以高强度工程塑料台面,一次加工成型,并采用大功率真空泵,吸附能力强劲
◆ 高精度自动对刀块,使用更便捷,维护更简易
◆自动供油系统,快捷安心
性能特点:
◆ 专业FPGA彩屏控制系统,全脱机操作,使用便捷、高效
◆ 全钢结构整体焊接机身,经热处理后,整体加工成型
◆ 传动部件采用高精度斜齿,台湾进口直径CSK直线方轨,与伺服系统及日本专业减速装置相辅相成,运行平稳,高速、高精、低噪音
◆ 配以3个独立高扭矩BOL风冷主轴,可一次性装卡三种不同刀具,实现三工序简易自动换刀
◆ 配备专业真空吸附装置,采用整体性吸附底座,配以高强度工程塑料台面,一次加工成型,并采用大功率真空泵,吸附能力强劲
◆ 高精度自动对刀块,使用更便捷,维护更简易
◆自动供油系统,快捷安心
加重机身-高温回火时效热处理
电脑雕刻机一机头可以90度旋转,可以进行假百叶等配件的生产。
效率极高:多个主轴电机同时工作,可以大批量完成产品的加工。先进的自动换刀程序,无需人工干预,程序自动执行。采用国际领先技术真空吸附台面,配备吸附力极强的真空泵,六分区设计,可强力吸附不同面积的材料,大大提高工作效率。
传动速度快:?两轴均为齿条转动,速度快,效率高,空行速度最高达到60米/分。
雕刻速度快:采用高速驱动步进电机与驱动器,Y轴采用了双电机驱动,高精度齿条传动,配合大力切割主轴使雕刻速度更快。
运行平稳:采用进口直线方型导轨,双排四列滚珠滑块,承重力大,运行平稳,精度高,寿命长,进口滚珠丝杠精度高,下刀精确。
智能控制:采用维宏卡电脑控制系统(可选DSP脱机手柄控制系统),具有断点、断电、断刀续雕功能,具有高稳定性、高效率的特点,同时简单易学。
精度高:采用先进的三位曲线预测算法,可确保曲线运行速度和精度,并能良好的兼容国内外很多软件(如:MasterCAM、Type3、UG、AutoCAD、ArtCAM、Proe、精雕)等;
床身整体钢结构焊接而成,钢性强、力度大、转动平稳,长时间高速运行不变形,不抖动。龙门式移动,加强台面,可任意加工工作台面上的材料,坚固耐用。
