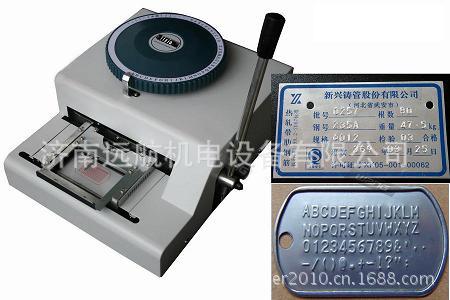

金属标牌打标机，手动打码机

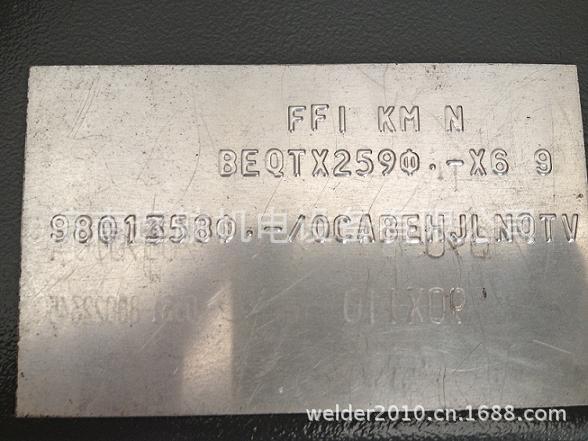

                                    刻印效果

用   途：金属标牌上压出凸字符，如变动的参数：型号、日期、批号、流水号、序列号等。

典型应用：适用于各设备制造厂、设备及钢材经销部门等单位制作机器的标牌。

工作原理：

1． 经高频淬火热处理的合金钢字码在外力作用下，在金属标牌上压印出有一定深度(0.1-1mm深)的字母、数字或图形；

2． 经过热处理的钢字盘可转动到所需字母或数字，轻松实现字样更换；

3． 刻印位置、行距由专门机械机构无极调节；

特   点：体积小、重量轻、操作灵巧方便、打印字迹工整、线条均匀清晰，字号多样齐全。

内设字码：

1.大写英文字母（26个）：A～Z

2.小阿拉伯数字（10个）：0～9

3.符号( 5个):×Φ. - /

可定做特殊字符

字 高：字码大小:**大为8*5MM;**小为3*2MM,标准字符有4mm×3mm, 5mm×3mm;可根据要求订做。

适用工件：机器标牌/机器铭牌或150mm×100mm以内的金属片;

厚度要求：铝材：1mm以内；不锈钢和马口铁：0.5mm以内。

字符选择：菊形字符转盘

字距间隔：根据字符大小确定，标准为1mm。

操作方式：手动

凸字行数：按铭牌要求。

位置指示：指示灯或样卡

操作方法：

1、将需压印的卡片插放入卡片框前端的卡槽中，用卡片夹将空白铭牌夹住在卡槽中即可。

2、转动选码盘，将所需压印的字符转至字符指针位置。

3、需打印的铭牌的上下位置选择可直接轻轻推拉卡片框选定。

4、卡片的左右位置选择，向右移动可直接轻推卡片框实现；向左移动可轻下压手柄（约15度角）然后复位，卡片框即可向左移动一格，经上述步骤，即可将卡片定位在需压印的位置。

5、卡片压印是从左到右进行，每压印一个字符后将自动向左移一格，如需空格可按4进行。

6、压印字符：操纵手柄下压到底后复位即可。

7.若打出的字符或深或浅，不符合要求，可通过机器底部调节孔内的调节螺丝进行调整。

体  积：（L×D×H）：460*385*185 (mm)包装尺寸：520*480*280（mm）

机器净重：17.5 KG
