| 最大行程尺寸 | 320*330mm |
|---|---|
| 最大加工面板 | 300*300mm |
| 主轴转速 | 0~60000rpm |
| 功耗 | 功耗 |
| 产地 | 北京 |
| 产品类型 | 全新 |
| 电源电压 | 220V |
| 电源类型 | 交流电源 |
| 额定电压 | 220V |
| 工作形式 | 全自动 |
| 规格 | 标配4mm夹头 |
| 加工宽度 | 300mm |
| 空载转速 | 0~60000rpm |
| 控制方式 | 半自动 |
| 适用范围 | 线路板电路板 |
| 执行标准 | 企业标准 |
| 重量 | 65kg |
| 铣刀直径 | 0.3-0.8 |
| 主轴钻速 | 0~60000rpm |
| 品牌 | 中航北工 |

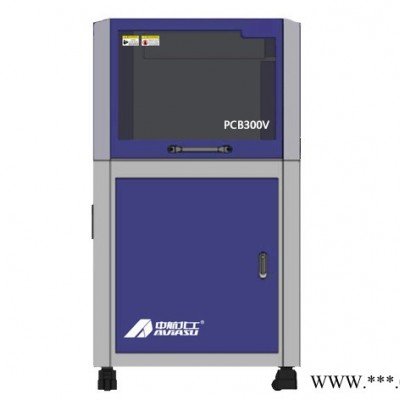

| 型号 | PCB300V |
| 加工定制 | 是 |
主要功能： 1.可在覆铜板上钻孔，雕刻线路，割边，铣平面 2.可透铣、沿外形线进刀，使电路板与板材分离 3.具有原点直接设置、复位功能 4.利用软件虚拟加工，可预览加工路径 5.实时显示加工路径、进度，方便控制 6.多孔径钻孔一次完成，省却了频繁的换刀工序 7.高转速主轴电机，转速达60000rpm 8.智能化转速控制，可根据刀具自动优化主轴转速 9.采用视觉定位及靶销双重定位方式。 10.设备配套自主研发的PCB雕刻专业软件，能够实现脱机仿真虚拟加工、断点续雕、断电续雕、实时显示加工路径、任意区域选择雕刻、智能雕刻、刀具选择及换刀提醒等功能（确保设备及技术的先进性，同时软件一直在更新版本满足客户的多样需求） 11.设备具有自我保护功能，XYZ双重限位保护，超限自停。 12.软件可在安装刻字软件情况下雕刻出相应的凹凸字体。 13.配套资源：配备演示视频，让企业员工上手更快速。 14.PCB雕刻机兼容的EDA设计软件：Protel99SE、DXP、Altium Designer、PADS、Cadence、Eagle、Proteus、CAM350、AutoCAD和其它Gerber格式编辑软件。 15.钢板机身，金属安全防尘罩，透明可视窗 16.标配底柜，让工作环境整洁便捷
17.标配WiFi无线模块，可以远程升级**与维护、远程控制、定时预约开关机等功能。
18.选配真空吸附功能。
19.选配安卓系统。
20.选配吸尘功能。
功能特点 17.速度快，直接用EDA/CAD设计数据，像绘图一样便捷 18.精度高，功能强，从单面板到双面板，从数字版到高频板 19.无环保问题，桌面设备，适合实验室、教室等多种场所 20.操作简单，不必懂PCB工艺，任何技术人员都可以使用 21.配置灵活，多用途，适合高端开发即时制作样品，也适合教学或小批量制作 主要参数： **大加工面板：300*300mm
**大行程尺寸：320*330mm
**大电镀面积：300*300mm 加工面数：单面板/双面板（含孔化）
对位方式：视觉对位/靶销定位 驱动方式：X、Y、Z轴步进电机 主轴转速：0~60000rpm **大移动速度：7.2m/min
雕刻速度：5.4m/min **小加工线距：4mil(0.1016mm) **小加工线径：6mil(0.1524mm) 钻孔深度：（0.02~5）mm 钻孔孔径：（0.4~3.175）mm
**小电镀孔径：0.4mm 钻孔速度：150strokes/min(Max) 控制方式：电脑控制 通信接口：RS-232串口/USB 操作系统：Windows XP/Win 7/Win 8 电源：交流（220±22）V,(50±1)Hz 功耗：180W 重量：65kg 外形尺寸：长*宽*高（670*650*550）mm 保险丝：3A 选配 安卓系统、真空吸附平台、自动吸尘装置、自动换刀装置、硬件包
