首页 > 供应产品 > 广告数控等离子切割机

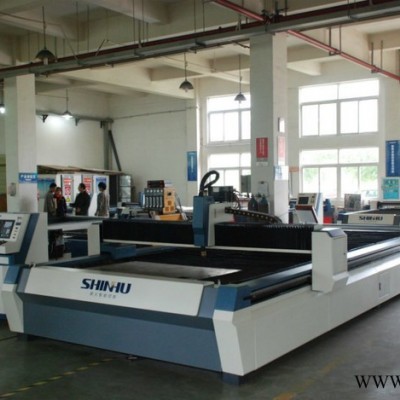

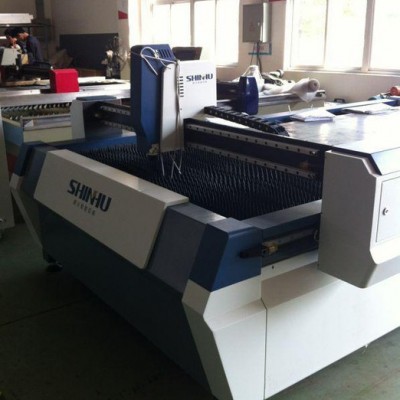

广告数控等离子切割机
产品: 浏览次数:901广告数控等离子切割机
品牌: SHINHU
产品别名: 台式数控等离子切割机
电流: 交流
单价: 80000.00元/台
最小起订量: 1 台
供货总量: 20 台
发货期限: 自买家付款之日起 10 天内发货
有效期至: 长期有效
最后更新: 2021-12-29 17:35

详细信息
产品别名 台式数控等离子切割机
电流 交流
控制方式 数控
类型 台式
频段 中频
驱动形式 自动
用途 切割
最大切割厚度 90
作用对象 金属
作用原理 逆变
等离子源 美国海宝/德国凯尔贝
安装占地 10㎡
品牌 薪火
型号 SC-3015




产品介绍

薪火数控等离子切割机由中、澳两国高级工程师参与设计,为两侧直线导轨定位、分别以齿轮齿条传动,工业造型结构,先进的人性化工控技术,配置高端等离子系统、传动系统、控制系统,其主要优点是速度快、切割精度高,主要针对中厚和薄板切割。

薪火齿条等离子切割机是一种高效率、高可靠性的热切割自动化设备。强大的控制系统具有友好的、易操作的界面,集良好的控制性、精确性实用性、可靠性和完美的诊断性于一身,主机身为台式一体结构;横梁经整体时效处理,有效消除应力,具有良好的刚性,强度高不变形;减速机选用精密行星齿轮减速器;升降机构为伺服电机或步进电机驱动,直线导轨导向,保证切割精度;割炬装置采用360°防碰撞设计,即使割炬在碰撞中也不容易损坏。

加工范围

加工材料

碳钢、不锈钢、铝合金

有效加工宽度

1500mm

有效加工长度

3000mm

机床横向跨距

2500mm

机床纵向跨距

4000mm

加工指标

等离子最大切割厚度

8mm

等离子质量切割厚度

0-5mm

机器性能

割炬升降距离

70mm

整机最大行程速度

40000mm/min

设定速度误差

≤±3%

割枪自动调高精度

±0.2mm

导轨安装直线度

±0.04mm /10000mm

导轨的加工精度

轨道两侧直线度: ±0.02mm,
两侧面平行度: 0.02mm,
侧面与上平面垂直度0.02mm

主副导轨平面度误差

≤±2mm



序号

项  目

数量

单位

说  明

1

主机机型SC-4020

1

钢架采用150X100,100X80,60X60型方钢

2

驱动方式





双边双信号驱动

3

机床跨距

2500mm

有效切割宽度1500mm

4

机床纵向导轨长度

4000mm

有效切割长度3000mm

5

驱动系统

3

三相驱动技术

6

精密行星减速器

2

中德合资行星减速技术,进口减速器,高切割质量

7

数控系统

1

薪火III系列控制系统,独立控制柜设计,有效降低等离子高频干扰。

8

横向气路电缆传动

1

高强度工业拖链,耐磨损

9

调高系统

1

采用先进弧压自动调高,有效避免割炬撞枪

10

横向导轨

2

单圆心方形滚轮直线导轨

11

纵向导轨

2

台湾上银直线导轨

12

数控横向移动体

1

武汉薪火

13

电机

3

步进电机(纵向双边两套,横向一套)

14

齿轮齿条

1

7级高精度合金齿条,移步间距小,契合稳定

15

限位

1

光电耦合限位,防冲撞设计

16

图形编译软件及控制系统;自动套料排版系统

1

武汉薪火转换软件,兼容CorelDraw,AutoCAD和文泰等多种软件进口工控软件;断电断点续割和自动退回功能;具备强大图形储存功能,结点密集,切割平滑;自动套料排版,最优节省材料方案

17

组合装配





公司投产流水线多工位组装线

18

等离子电源

1

海宝65A

19

切割方式





等离子弧切割

20

切割枪、电极

1

美国原装进口

21

冷却

1

气冷或水冷方式;水冷却板材不变形,且同时具备一定除尘作用,降低污染和噪音

22

水套保护

1

特殊加工罩,保护电火花和强光视力辐射,增强切割效果,保护喷嘴

23

高效无忧作业





拥有断电,断点续切,加工时间预测,自动对刀等功能,全光耦隔离控制,超强的等离子抗干扰能力

24

机架安装基面





采用大型龙门刨铣床一次性校平,误差≤10丝,确保安装精度

25

调高装置、红外定位





配备调高和防撞系统,选配自动红外跟踪系统

26

企业优势

1.     专业、专一生产金属等离子和激光切割机,中、澳、德三国高级工程师技术合作开发设计,产品线齐全;中国光谷核心圈企业,中高端产品和客户定位,品质与服务并重;

2.     性价比高:为客户提供与外资品牌同质同效的产品,而价格只有同类产品价格三分之一;针对中高端客户一对一售后,高品质服务;维护成本更低;

3.     重视每一个客户,针对其个性化需求进行研究,帮助其解决生产加工需要,提供行业性解决方案,坚持靠口碑赢得更多客户的经营理念;

4.     正品配件,包括原装进口电源、割枪喷嘴、电极、伺服电机、导轨、丝杆,正版控制软件;

5.     先进专用等离子数控系统,人机界面友好性良好;

6.     相对金属激光加工设备,等离子切割机购买成本和后期运营维护成本相较很低,耗材和配件成本消耗小,而加工厚板速度较快,加工厚度范围相比较大;

7.     客户遍布机械加工行业各领域,出口亚、欧、澳、美多个国家和地区,根据各类客户要求,不断积累丰富经验,适应客户要求并随之提高产品技术和服务水平,做优秀的民族企业和品牌。

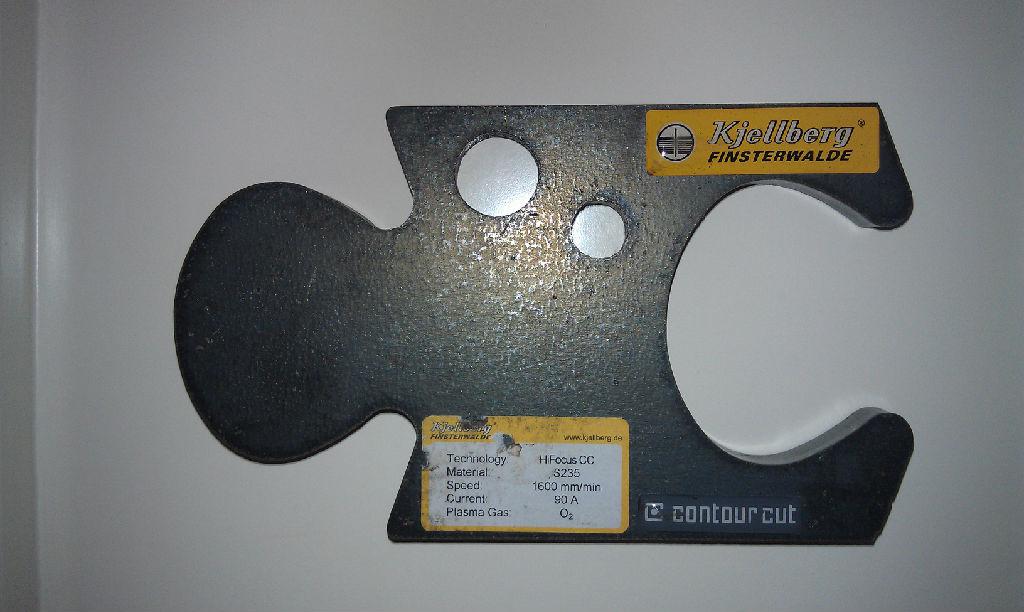

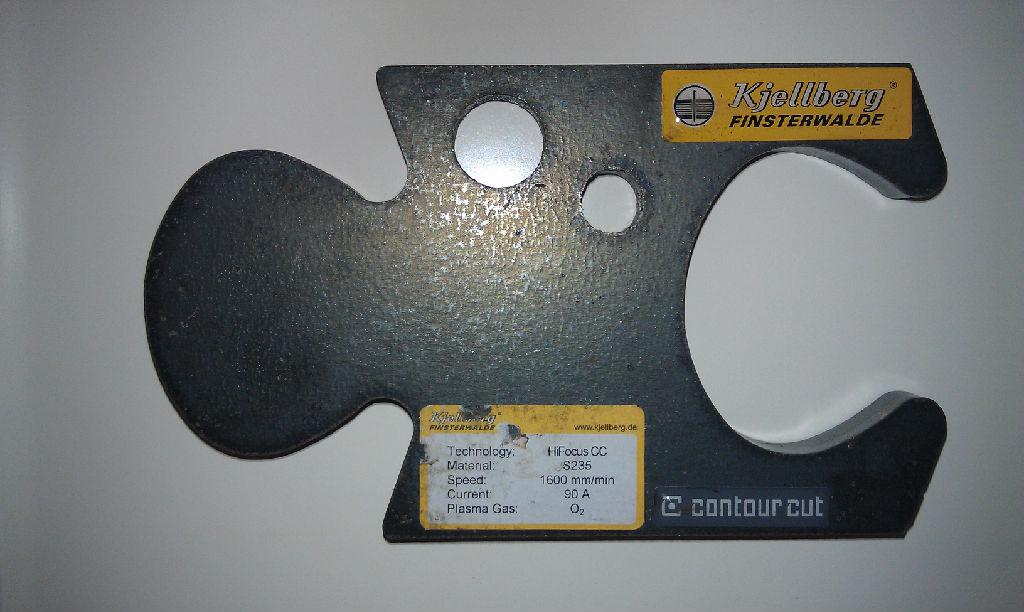

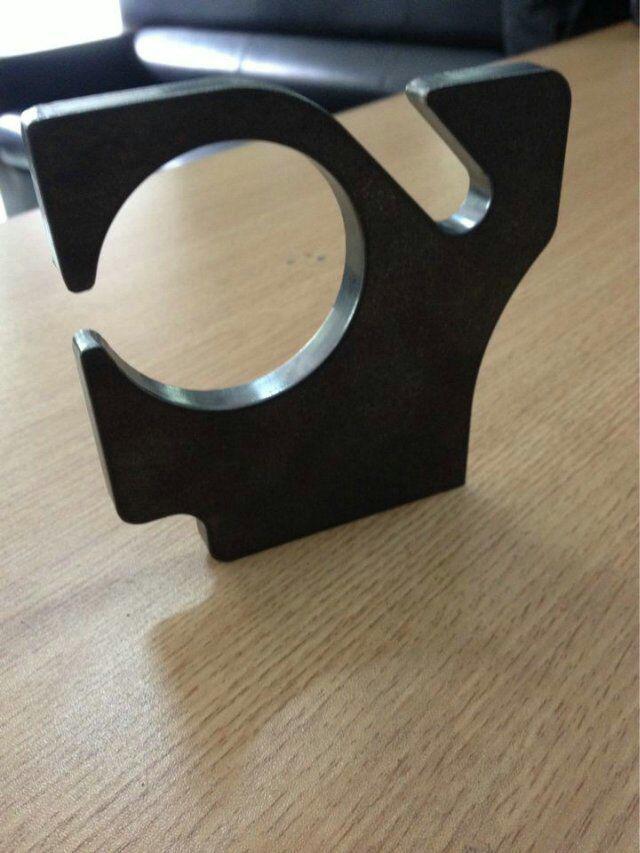

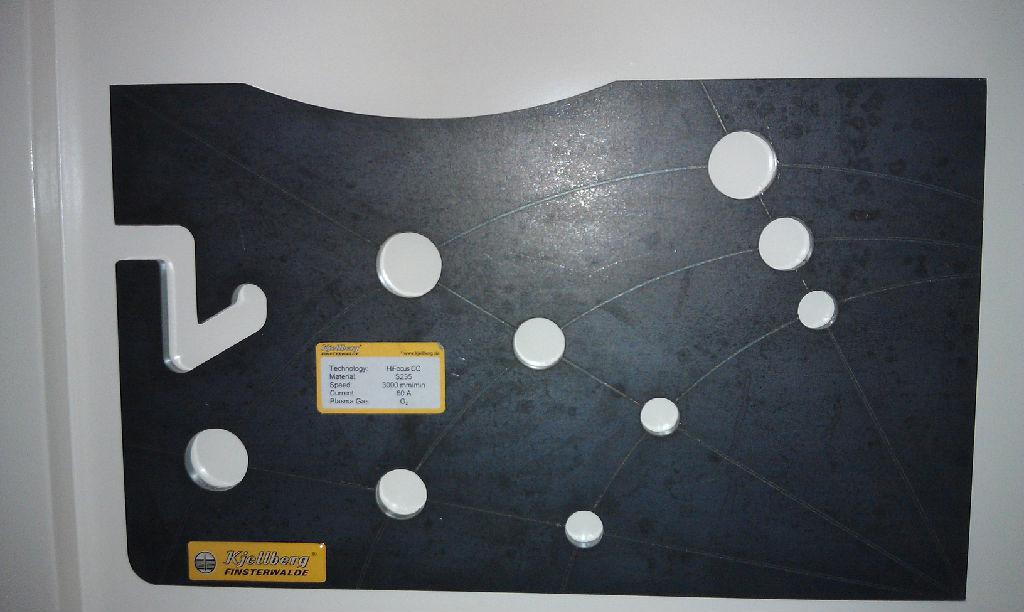

切割效果图
