| 最小成形文字 | 0.5mm |
|---|---|
| 有效幅面 | 1825mm |
| 产地 | 济南 |
| 额定电压 | 380V |
| 控制方式 | 数控 |
| 驱动形式 | 全自动 |
| 适用范围 | 雕刻品 |
| 品牌 | 奇扬 |
| 型号 | 5020 |
★主要功能：
三维浮雕、尖底雕刻、平底雕刻、线雕、倒边、钻孔等。
★应用领域：
适用于石材业、石碑加工业、艺术浮雕、广告业、装饰装潢业、陶瓷业、玉石雕刻
★适用材料：
大理石、花岗岩、玉石、青石、黑石、砂岩等各种石材，以及陶瓷、玻璃、有机玻璃、PVC板、铝塑板、竹木等材料的立体雕刻加工，以及铜、铝模具的加工；
1. 床身、龙门采用钢结构焊接，经有限元分析，整机高温时效处理，钢性强，不变形。台面等部件采用工业铸造件，性能稳定，不变形，使用寿命长。
2. X、 Y、Z轴采用台湾进口方形直线导轨，双排四列滚珠滑块，承重力大，运行平稳，充分保证机床加工精度和耐磨性，使用寿命长。
3. X、Y、Z轴均采用精密研磨滚珠丝杠，齿条齿轮，精度高，下刀精准，充分保证机床运行速度高及精度。
4. 采用日本安川伺服驱动系统，扭矩大、精度高、速度快，性能稳定；
5. 标准配置，使生产批量化，大大提高生产效率，降低加工成本。

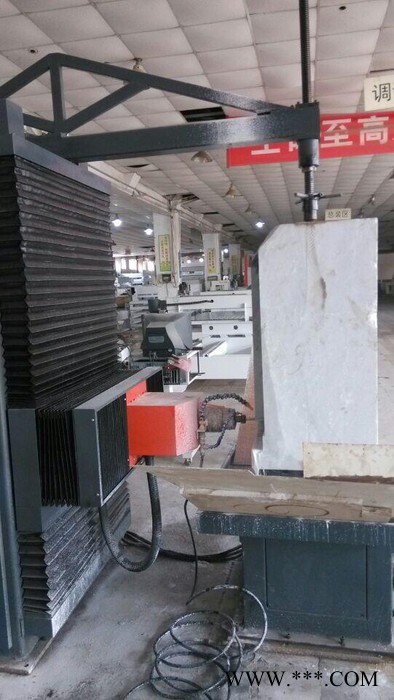

6. 工件采用气缸夹持，可以增压锁紧，顶针上下固定，以确保工件加持稳固，防止加工过程中工件错位导致工件损坏，顶尖机构设有导轨滑块锁紧装置，工作更安全。
7. 工件夹持长度2000mm，工件最大直径可达450mm，工作台载荷可达2吨，可以加工其他机床无法完成的工作。
8. 主轴采用国产5.5KW水冷主轴，可无级调速，0~24000rpm/min，扭矩大，散热好，免维护，主轴变频系统采用四方高性能变频器，性能稳定，提速快，无级可调，抗电波干扰强。

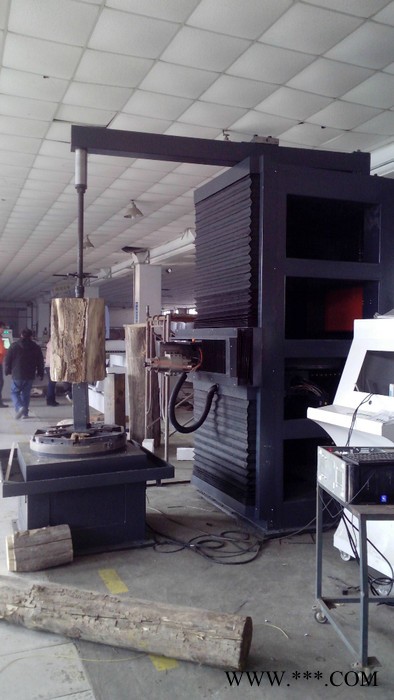

9. 主轴水平加工方式，配重平衡方铁，提高了加工速度，于传统方式相比效率增加30% 。
10. 采用先进的上海维宏四轴数控系统，兼容性好，可兼容Artcam，Type3，Coreldraw，文泰等CAD，CAM设计制作软件，可以控制完成多层次面4轴加工，3D加工，能够进行快速平滑的三维立体加工、雕刻和切割。可兼容U盘读取，操作更便捷。
11. 整机线缆采用YC专用数控机床高柔屏蔽机床线缆往复运动可达1000万次。
12. 标准配置美国工业航空插头连接，软金属线缆护套。避免因压，碰产生的线缆损伤情况。
13. 标准配置集中注油润滑系统，操作方便，集体供油，使机床零部件使用寿命大大提高。
14. 智能保护工作台面,防止误操作或软件错误等可能造成的台面损坏,智能加工越界保护,防止设计版面超过加工幅面引起的机械碰撞现象。
15. X轴采用双电机驱动，并配有重力平衡机构，使龙门上下运行更平稳，安全可靠。
16. 数控转台是多轴联动数控机床的重要部件之一。传统驱动方式的数控转台因为机械传动链的存在而引起弹性变形、摩擦和反向间隙等一系列问题。直接驱动数控转台不仅有效地解决了上述问题,而且具有转矩高、响应速度快和定位精度高等性能优势。直接驱动数控转台部件是多轴联动高档数控机床领域研究的热点。

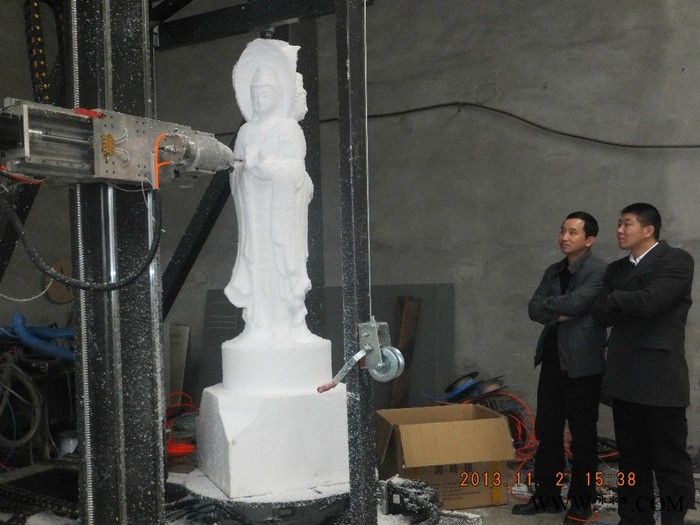

17.能加工立体三维工艺，复杂工艺；可雕刻360°人体、佛像、雕塑、工艺品、家具等。
18.我公司具有机器人雕刻系统、石材雕刻加工中心和立式木工雕刻加工中心的设计生产能力。
19.我公司提供不少于15个工作日的技术培训，含上门或到厂培训。
20.我公司在接到报修电话后24小时内响应，72小时内派人上门解决。
21.我公司按甲方要求提供不少于1万元的加工材料。
具体技术参数及报价：
|
| 产品型号 | 5020KS-S立体石材雕刻机 |
| 行程
| 加工尺寸（X、Y、Z行程） | 三维立体石材雕：长2000mm直径500mm |
| 机器床身
| 床身 | 厚壁方钢结构（经有限元分析设计制造），钢龙门 |
| 主轴、变频器
| 主轴电机 | 5.5KW水冷主轴（1个） |
| 主轴转速 | 0——24000rpm/min | |
| 变频器 | 四方变频器 | |
| 旋转轴
| 加工直径 | 450mm |
| 转轴个数 | 1 | |
|
驱动系统 | 加工长度
| 2000 mm
|
| 驱动电机 |
| |
|
控制系统 | 驱动器 |
|
| 控制软件 | 正版上海四轴维宏控制系统 | |
|
| 电脑 | 独立配电箱 |
| 传动系统 | 导轨 | X、Y、Z均为台湾直线矩形导轨 |
|
| 传动系统 | XY齿条传动,Z轴丝杠传动 |
| 刀具 | 刀具 | ER32，Ф3.175mm---Ф12.7mm； |
|
| 刀具冷却 | 双竹结管5 mm出水口冷却 |
|
| 自动注油 | 配置﹝润滑保养导轨﹞ |
|
| 软件支持 | Type3/Artcam/Ucancam/Caxa/Mastercam/UG/文泰/JD |
