济南旋风数控设备有限公司

产地	山东
产品别名	数控切割机
电流	直流
空载电压	220V
控制方式	数控
类型	直流等离子焊机
频段	高频
驱动形式	自动
认证	IOS9001
售后服务	一年保修
输入电压	220V
外壳防护等级	IP67
用途	切割
最大切割厚度	0.3x80
执行质量标准	企业标准
作用对象	金属
作用原理	逆变
品牌	旋风数控
型号	XF

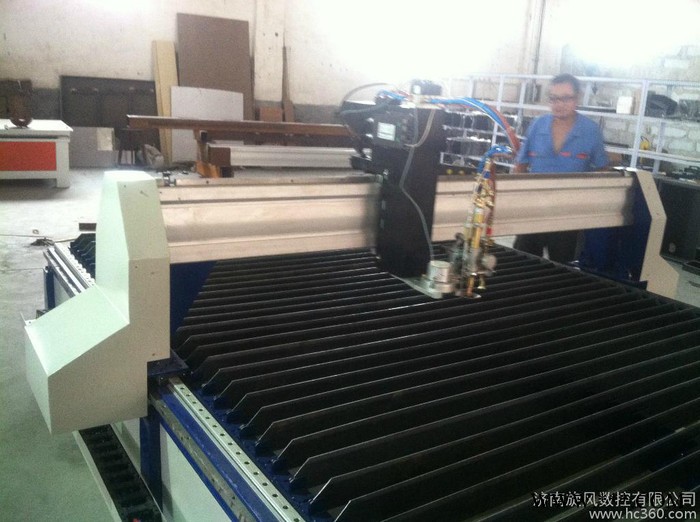

该型数控切割机为龙门式结构，横向跨度有3000-6000mm等多种规格，均采用双边驱动，双轴芯直线导轨，标配为横向轨距4000mm，纵向轨长为6000mm，单火焰或单等离子切割方式，带自动点火；也可增配成火焰与等离子两用切割方式。纵向导轨长度每节2000mm,可按用户要求配置加长导轨及加宽横梁跨距；还可根据用户要求配置多把割炬或异型切割和抽条切割两用。     产品主要特点：
1. 切割形状：可编程切割直线和圆弧构成的任意平面形状钢板零件；
2. 切割精度**标准JB/T10045.3-99；
3. 切割宽度：单割炬有效切割2400mm；
4. 轨道长度：标配10000mm，还可根据用户要求定制加长2000mm/节；
5. 驱动方式：双边步进/伺服驱动；双轴心直线导轨；
6. 割炬配置：标配1把，可选配火焰或者等离子割炬，还可根据用户需求进行定制；
7. 切割厚度：火焰**大可切割200mm，等离子切割厚度视所选电源大小而定；
8. 点火调高：自动点火、电动调高，根据用户要求可选配电容式或弧压式自动调高；
9. 数控编程：基于AutoCAD的全自动图形化编程软件； 10.数字控制系统：自主研发数控系统。可选配北京斯达特、上海交达、美国海宝等国内外知名数控切割机系统。
11. 切割气体：氧气+**或氧气+丙烷。     主要技术参数：

1	横梁轨距：	4000mm（可1米/节加长）
2	有效切割宽度 ：	3400mm
3	导轨长度 ：	10000mm（可2米/节加长）
4	有效切割长度 ：	4800mm
5	数控火焰：	单割炬1套（可增加多组）
6	数控等离子：	1-2把（客户自选）
7	自动点火 ：	1套 （可增加多组）
8	气路管带装置：	1套 （可增加多组）
9	纵向驱动方式：	电机,齿条
10	管路传动方式：	横向拖链、纵向挂架
11	火焰切割气体：	氧+**（或氧+丙烷）
12	机用等离子电源 ：	用户自主选配
13	数控切割机系统 ：	北京斯达特、上海交达、美国海宝
14	驱动系统/电机：	国产交流伺服
15	火焰切割厚度 ：	6－150mm
16	火焰穿孔切割厚度：	≤80mm
17	割炬升降距离：	150-220mm
18	整机运行速度：	0-3500mm/min
19	设定速度误差：	±0.5mm
20	数控割枪：	数控火焰、数控等离子

备注：切割宽度随割炬数量变化，导轨可按每2米一节加长或缩短。
