深圳市新起点光电电子厂

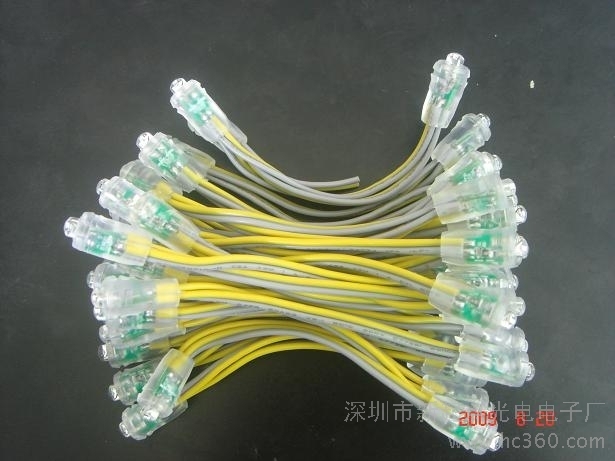

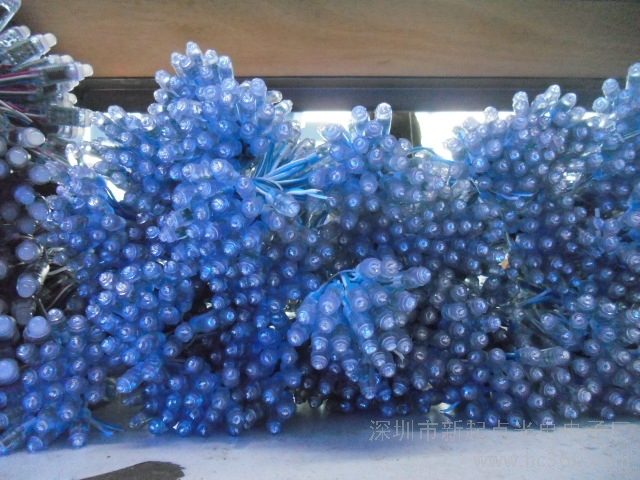

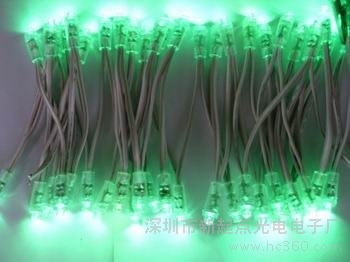

【产品名称】LED外露灯串

【规格型号】单色静光（颜色：红、黄、蓝、绿、白；功率：0.1W/个；工作电压：DC5V）；七彩（变化：同步七彩、炫彩；功率：0.3W/个；工作电压：DC5V）

【应用范围】户外发光字、户外招牌

【使用方法】
1、 冲孔：根据图纸在裁割好的铝塑板、铁板（或其他基板）上冲孔，建议灯心距在3cm至6cm之间，孔直径为9mm（Φ5mmLED）或12mm（Φ8mmLED），请根据基板材质和冲孔设备进行适当调整。冲孔后可进行喷塑等板面处理。

2、 插灯：把冲好的孔清理干净，按图纸将灯串逐一装好。

3、 接线：将灯串预留的电源线与LED专用电源的正负极或总线相连接。一般灰线为正极，白线为负极。注意不可带电作业，不防雨电源要进行防雨保护。

4、 调试老化：接电完毕检查无误后通电测亮并调试。一切正常后建议老化48小时。

5、 电源配比：每一瓦电源可配比：单色打孔字10个；七彩打孔字3个

6、 打孔字与电源的距离尽量控制在2米以内，避免电源线过长产生线压降造成LED亮度降低；

7、 炫彩灯每50个/串，控制器接线如图。

【注意事项】
1、 同步七彩与炫彩LED灯串电压为DC5V；通电前请再确认输入电源电压是否正确。

2、 单色灯串灰线接电源正极（如为2条灰线，并连之后接到电源正极）。白线接电源负极（如为2条白线，并连之后接到电源负极）。

3、 LED外露灯串有正负极之分，接线时注意与电源端子正负极相对应。如负极接反，打孔字不会发光；

4、 LED外露灯串采用低压输入**不允许直接接入220V，否则会造成灯串烧毁。

5、 冲孔时要求孔径适中使灯串卡槽与基板吻合，既不易脱落，又不会对内部线路造成挤压。安装完毕建议再加打玻璃胶使其更加牢固。

6、 每路灯串连接数不要超过50个，否则尾端LED会因为电压衰减造成亮度不均。建议灯串首尾电源线均与电源或电源总线连接。
