产地 | 山东 |
---|---|
产品类型 | 全新 |
额定电压 | AC380V/50HZ |
额定功率 | 18(kw) |
工作形式 | 全自动 |
类型 | 雕刻机 |
适用范围 | 家具橱柜门板、实木、板式家具、木制品等雕刻 |
送料速度 | 40m/min |
外形尺寸 | 3000*2200*1700(mm) |
整机重量 | 1500(kg) |
最大加工厚度 | 600(mm) |
最大加工宽度 | 1300(mm) |
最大加工长度 | 2500(mm) |
品牌 | 奥硕 |
型号 | AM-1625-3Z |
加工定制 | 是 |

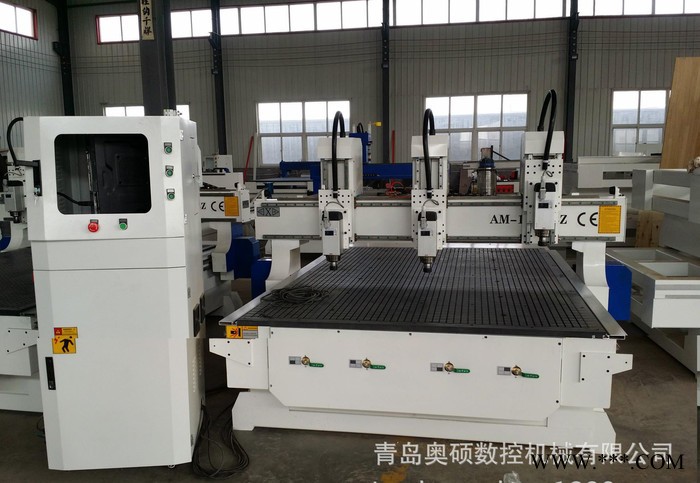

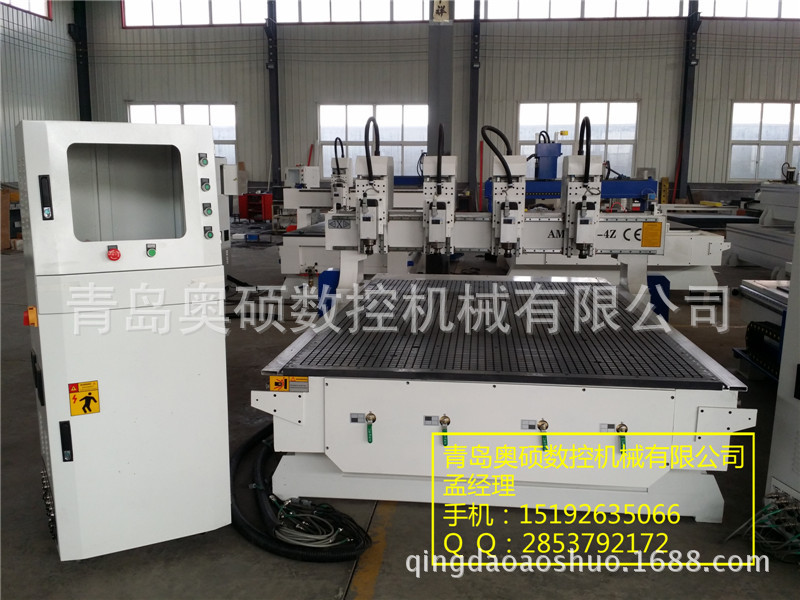

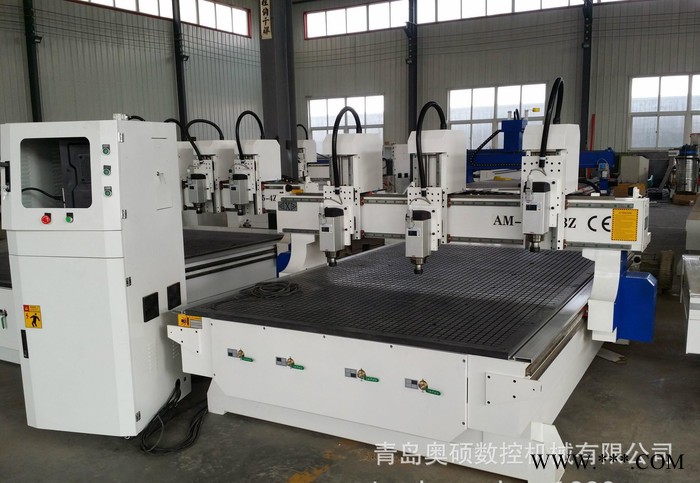

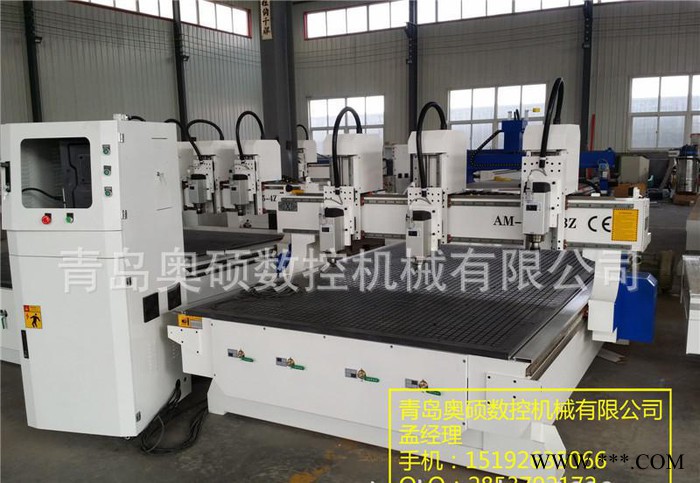

直销奥硕橱柜门板木工雕刻机、复合门板雕刻机、免漆门木工雕刻机
技术参数:
工作方式 | 全自动 |
工作行程 | 1600*2500*200mm |
重复定位精度 | +0.05mm |
系统分辨率 | +0.001mm |
控制系统 | 上海维宏控制系统 |
主轴功率 | 4.5kw 风冷主轴 |
主轴转速 | 0-18000rpm/min |
空运行速度 | 40000mm/min |
**大加工速度 | 30000mm/min |
工作电压 | AC380V/50HZ |
运行指令 | HPGL/G code |
机器重量 | 1500kg |
加工范围 | 实木门、复合门、橱柜门板雕刻 |
备注:
1,XY轴采用直线滑块30mm方导轨,Z轴采用台湾TBI 螺旋滚珠丝杠。
2,机身工作台面采用高强度钢板,工作台面采用PVC塑料板材雕刻工作台面;工作台面为真空吸台,自动化程度更高,真空吸台的真空泵为5.5KW水冷真空泵。
3,采用国内知名品牌真空泵**大极限压力-0.09mpa.
4,主轴采用4.5KW电机(三个),XYZ三轴驱动都采用日本安川850W 电机,可保证在高速运行时,雕刻花型光滑无需打磨,经实验此驱动电机可连续工作200小时,无发热影响。
5,外形尺寸3000*2200*1700mm,工作台有效加工尺寸1600*2500*200mm.
6,雕刻的**大误差±0.05毫米,驱动方式G代码,雕刻软件为TYPE3,精雕,文泰等雕刻软件。
7,雕刻机的龙门为钢质结构,更稳固耐用,龙门高度为220mm。
8,此设备本身带有主机处理系统,客户只需配备电脑显示屏,鼠标键盘即可,不仅省掉主机,并且更大程度上避免了电脑中病毒和电脑损坏等情况,并且运行速度很快,不会出现卡机等现象。
配置:
驱动电机 | 日本安川 | 850W |
驱动器 | 日本安川 | |
导轨 | 台湾上银 HIWIN | 25MM |
丝杠 | 台湾TBI | 25MM(直径) |
主轴 | 昌盛 | 4.5kw |
控制卡 | 上海维宏 | |
变频器 | 上海科润 | 5.5kw |
样品:
奥硕公司:
