| 电动机功率 | 18.5k |
|---|---|
| 电流 | 交流 |
| 定位精度 | 0.2 |
| 控制方式 | 自动 |
| 频段 | 高频 |
| 样式 | 便携式 |
| 用途 | 切割 |
| 作用对象 | 金属 |
| 作用原理 | 脉冲 |
| 品牌 | 森杰 |
| 型号 | QSM-45 |
| 加工定制 | 是 |
| 切割精度 | 0.2 |
| 切割缝隙 | 0.2 |
详细说明

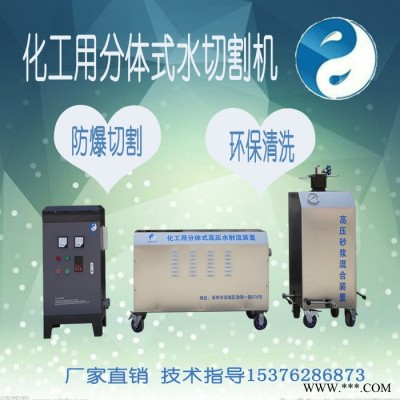

便携式化工水切机
便携式化工水切割机，经过森杰机械科技有限公司的超高压水流增压技术，将水增压至30—50兆帕，达到超高水流速度，具有极高的动能水射流。从而可以切割任意的软材质。射流中混入介质后可以以切割任意软硬材质。
本设备属于冷切割机械设备，切割过程不产生火花、高温、静电，无任何有害气体。广泛应用于化工设备的金属、石材、水泥、独料、木材、胶等物质的切割。
本设备配套有多种辅助皮切割工装，可适用于各种复杂工作环境以及各类异性物体切割施工。
便携式化工水切割机规格
| 型号 | 压力（MPa） | 磨料罐容积（L） |
| QSM-15-30-A | 30 | 30/40 |
| QSM-15-35-B | 35 | 30/40 |
| QSM-18.5-40-C | 40 | 30/40 |
| QSM-18.5-45-D | 45 | 30/40 |
| QSM-22.5-45s-E | 45+ | 30/40 |
应用领域
产品应用《特种行业》《工业、民用行业》
一、特种行业是“安防军工”、“其他特种行业”。
安防军工：危险物品处理
救援破障
其他特种行业：石油（物探、运输、仓储、炼化）、
化工
煤矿
易燃易爆作业环境
其他
二、工业、民用行业是“生产加工”、“工程施工”。
生产加工：生产用切割（各种金属切割、石材、陶瓷、玻璃、橡胶、塑料、合成材料。）
机械加工（所有需低温处理的工况。）
工程施工：道路桥梁（切割、修缮、拆除、施工。）
建筑（混凝土破拆、大理石切割。）
矿山机械（隧道掘进、石材开采。）
船舶（开孔、切割、清洗。）
QSM-SJ型便携式水刀切割机技术参数
便携式工装 多种用途 万能应用

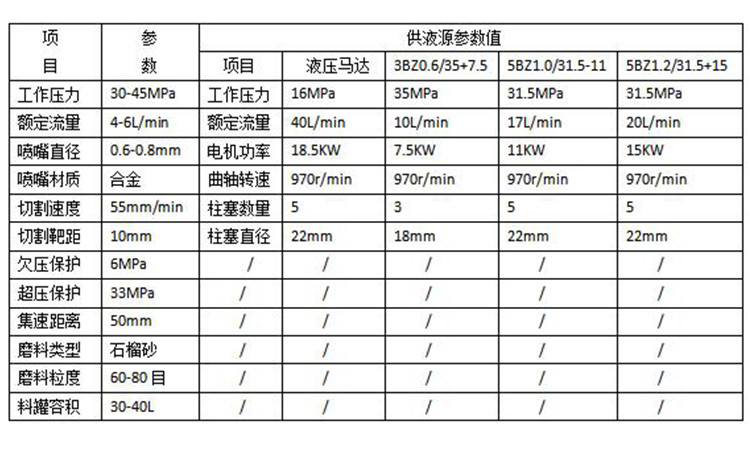

设备主要技术参数及性能要求
|
设 备 参 数 | 项目 | 单位 | 参数值 |
| 工作压力 | MPa | 30-45 | |
| 喷嘴直径 | mm | 0.9-1.02 | |
| 切割速度（5mmQ345钢板） | Cm/m/m | 14 | |
| 噪声声压级 | dB(A) | ≤90 | |

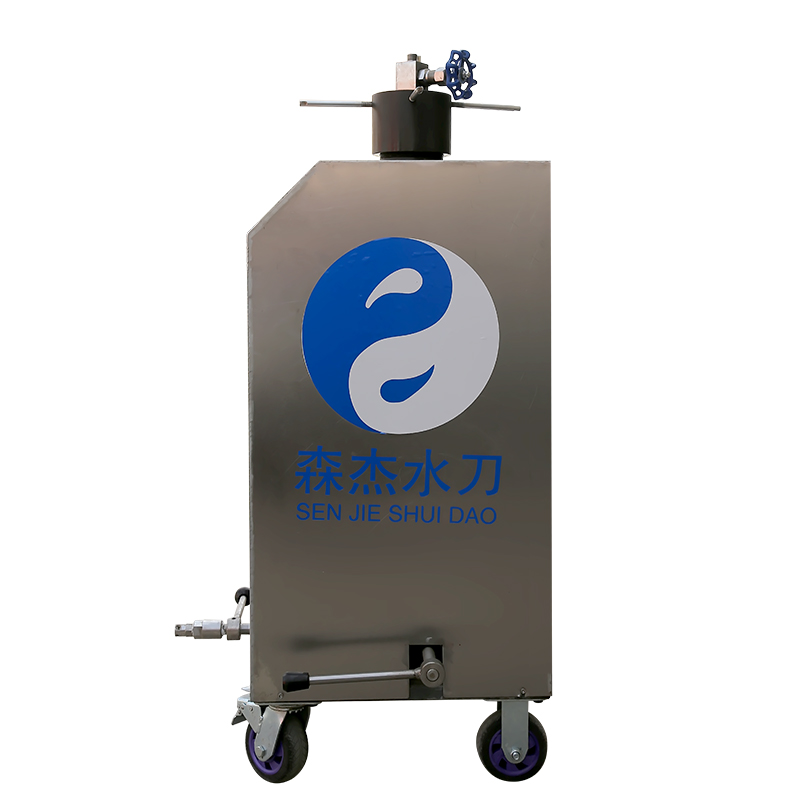

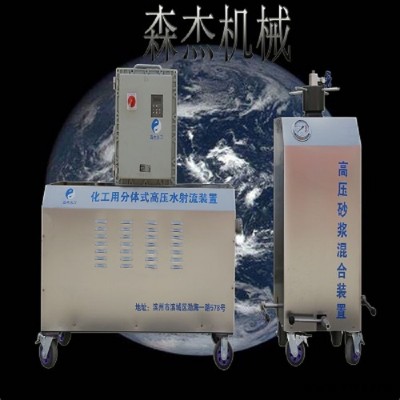

| 高压动力部分 外形尺寸 高压砂浆混合装置 |
mm | 1220×520×750
500×500×1300 | |
| 高压动力部分 设备重量 高压砂浆混合装置 |
kg | 255
165 | |
| 型号 电动机 功率 电压 | - Kw V | YBX3-180L-6 18.5 380 | |
| 容积 磨料 磨料类型 磨料粒度 | L -
| 40 金刚砂 80 |
性能要求
|
| 额定国祚压力在30mpa以上，耐力1.5倍以上 |
|
| 高压胶管承压100MPa以上，耐压有4倍以上 |
|
| 切割5mm厚Q345钢板，要求达到140mm/min以上 |
|
| 一次性填料25L-40L,避免频繁加料 |
|
| 要有辅助切割工装，切割枪体能卡住卡死，防止弹崩 |
|
| 高压胶管要有弹簧或帆布护套，运转部分要有护罩 |
|
| 磨料罐爆裂压力大于100mpa |
|
| 要求能够切削100mm以上的Q345圆圈 |
|
| 设备宽度小于60cm，单个装置轻于200kg，便于移动 |
|
| 可以360度全方位切割作业 |
|

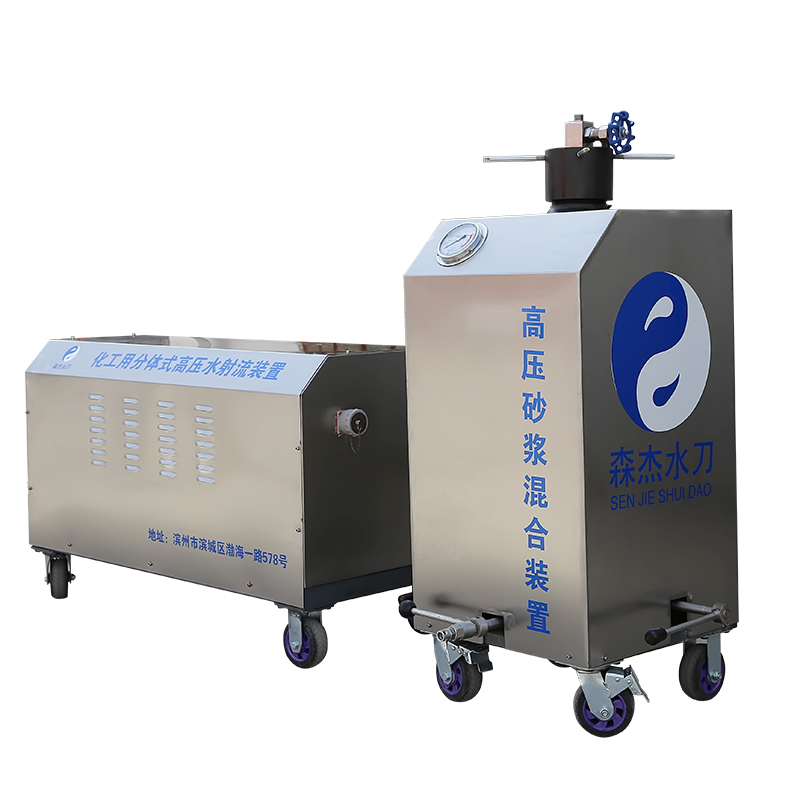

| 分式设计，动力装置与砂浆装置可分离300mm以上 |
便携水刀的多功能用途及传统方式的比较
传统切割方式：
1. 等离子切割：有明显的热效应，精度低，切割表面不容易在进行二次加工。
2. 激光切割：速度快，精度高，但是热效应明显，设备投入、运行、保养费用超高。
3. 线切割：精度高、速度慢，需要多种工具配合使用，操作难度大，工人素质要求高。
4. 火焰切割：切割厚度范围大，但是热效应明显，精度差，危险品大多避免火源。
5. 冲减工艺：效率高，速度快。但时厚材料，高硬度材料不能加工，而且材料变形。
水刀切割的优点：
1. 水刀切割属于冷态切割，不变形，切割面质量好，无需二次加工。
2. 投资小，运行成本低，切割材料范围广，效率高，操作维修简单。
3. 可对任何材料进行打孔、切割、速度快加工尺寸灵活。
4. 能更好的解决熔点高、合金、复合材料等特殊材料的切割。

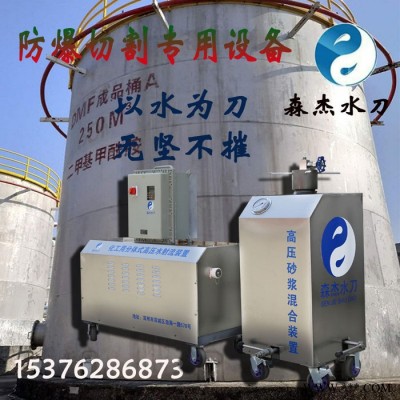

便携水切割设备属于轻量级的水刀切割机械，其机身轻便，体积小，运用起来十分灵活，一般便携式水刀压力在50mpa一下，这种压力，可用于清洁、除锈、切割等多用途。这种压力，配合石榴砂进行切割，采用前混砂技术，实现对被切割物体的切割机拆除工作，切割效果明显，便携式水到比较适合于炮弹、石油管道、储罐、天然气管道、化工厂易燃易爆设备的维修拆除工作，煤矿巷道井下不动明火切割等。

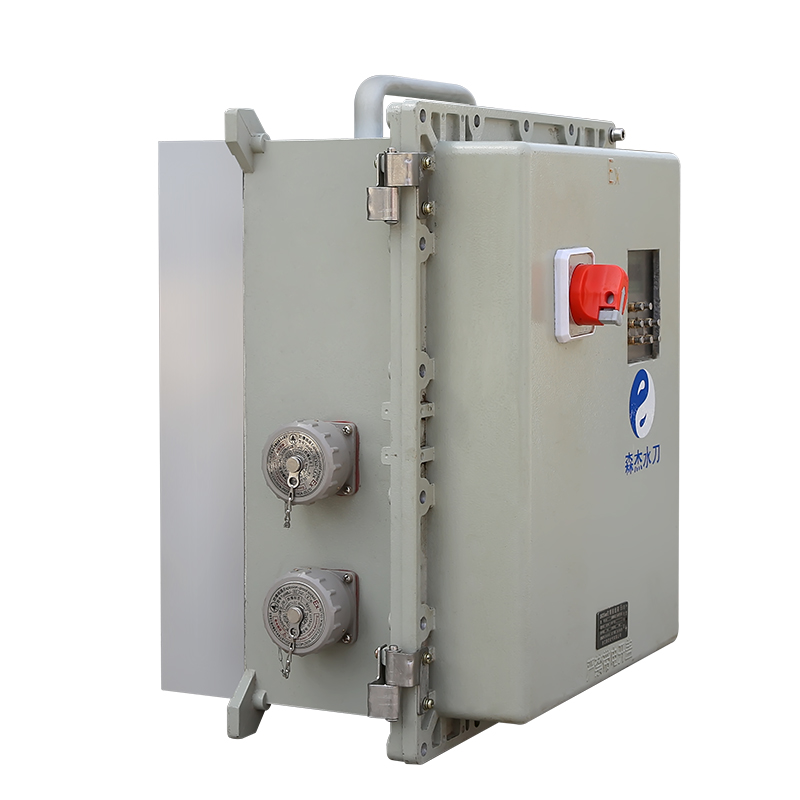

安全隐患:操作不当导致枪头无意指向人员，会造成人员伤害。（两米以外水柱会成雾状，偶尔接触，对人员不会造成任何伤害）技术人员可通过控制器操作施工工装进行切割，控制线长达六到十米（可随意加长），由此大大降低了安全隐患发生概率。
森杰化工用水射流装置卖点
1设备多重选择（变频的型号，可以通过变频自由调节压力）
2工装配套齐全，可以适用于任何复杂施工环境，也可以根据特殊地形灵活定制。
3磨料罐容量大，可以减少加砂次数来增大工作效率，承受压力是超标准设计，可以达到600kg（正常施工压力是450kg内）。另外磨料罐还设计两个泄压阀装置，将安全系数达到。
4设备售出后如出现故障问题，暂时解决不了的情况下，我公司可以配送备用设备来应急。以免耽搁施工工期。
