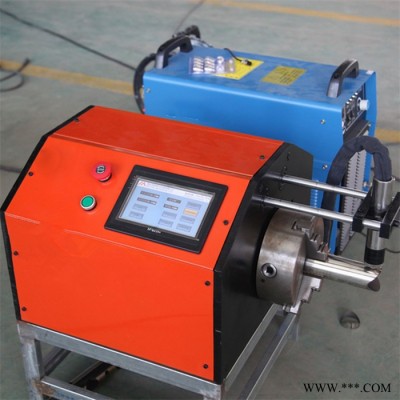

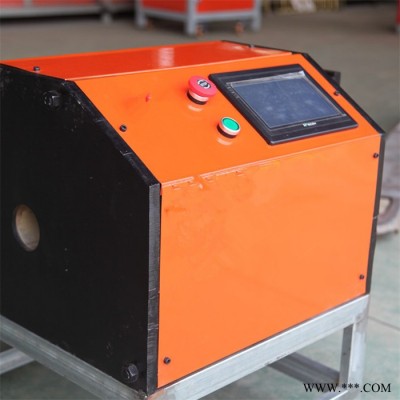

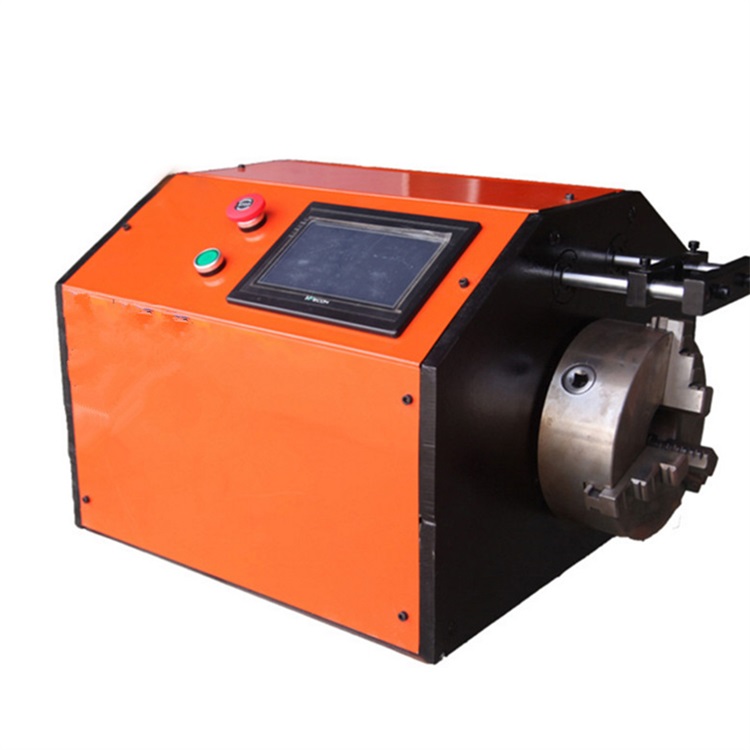

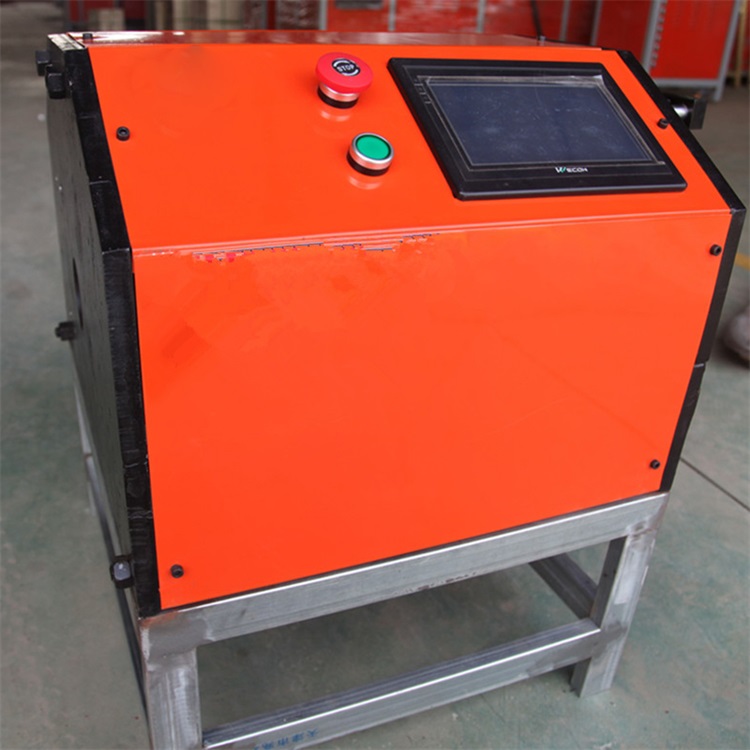

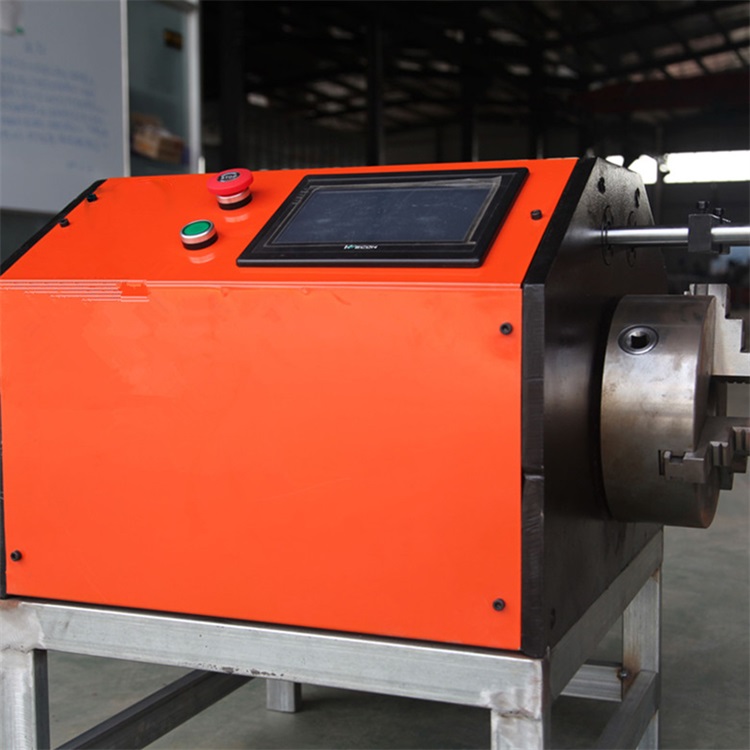

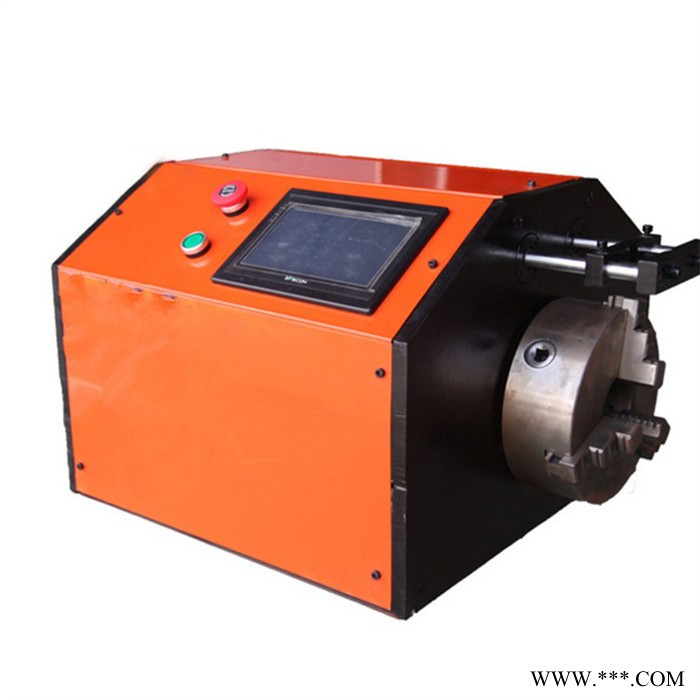

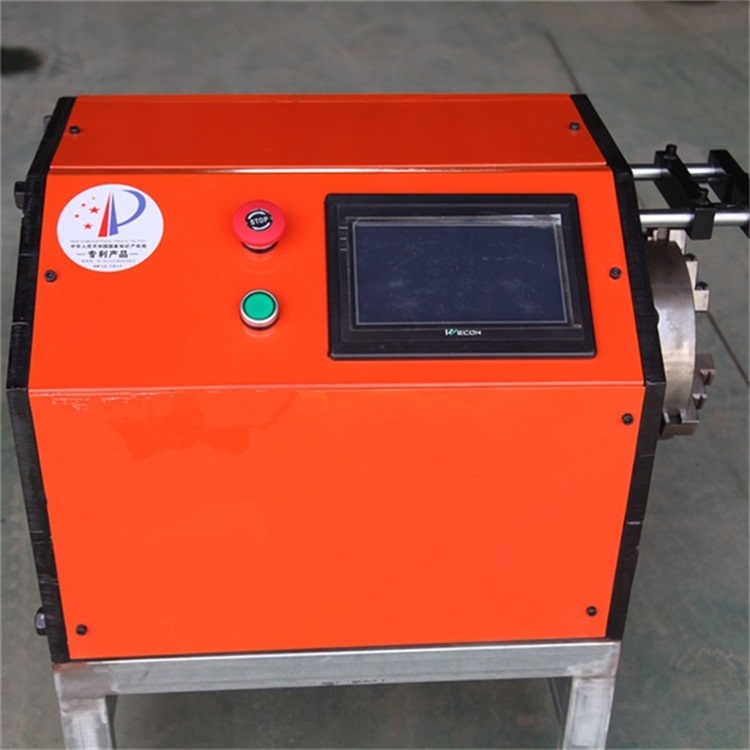

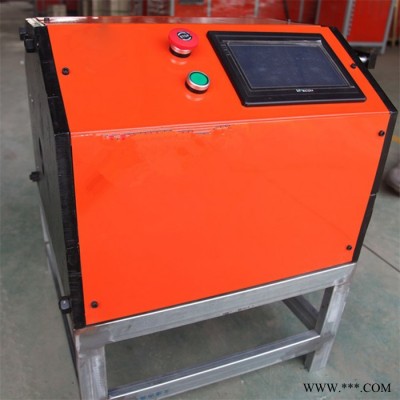

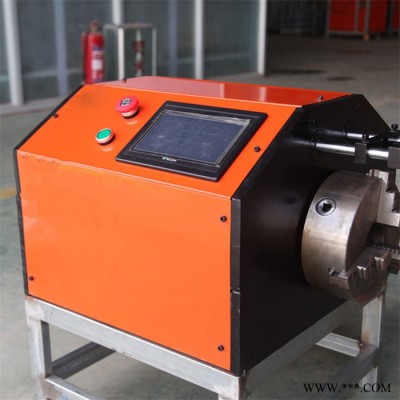

该数控相贯线切割机为卧式结构，主要分为：工件夹紧机构、卡盘回转机构、管道支撑托架、割炬行走机构、割炬回转机构、仿形跟踪机构、数控系统、软件系统等。被切钢管吊放于管道支撑装置上，支撑装置配两组大小不同的滚轮，以适应钢管直径的变化，上管后通过工件夹紧机构配合将钢管夹紧于三爪联动自定心卡盘上。用户在切割软件上编辑生成切割数据，再由数控系统控制各机构根据切割数据准确进行切割，此过程中工件夹紧机构、管道支撑装置担负管材的固定、支撑、带动等，割炬行走机构与工件旋转机构负责相贯线曲线的合成，等离子切割系统为切割源，割炬回转机构负责坡口切割任务，仿形跟踪机构协同其他各机构完成割炬跟高、水平度椭圆度测量、数据补偿等功能。

设备性能及主要参数

二轴相贯线切割机主要性能参数：

⑴、切割管径范围：φ60mm～φ630mm

⑵、切割管径壁厚：6～50mm

⑶、卡管重量：5T

⑷、切割长度：6000/12000mm

⑸、切割速度50 -3000mm/min

⑹、割炬快速移动速度:6000mm/min

⑺、钢管形式及要求:无缝钢管，椭圆度：≤1

⑻、等离子切割材质：碳钢

⑼、卡盘形式：三爪联动自定心

⑽、管道支撑托架形式：无动力滚轮式

⑾、支架数量：3个

⑿、设备重量：800KG

相贯线切割机是一种可自动完成对金属圆管、方管或异型管的相贯线端头、相贯线孔类、管道弯头（虾米节）进行切割加工的设备。与该设备配套使用的相贯线切割机辅助设计编程软件也是非常重要的核心配件。

该机广泛运用于建筑、化工、造船、机械工程、冶金、电力等行业的管道结构件的切割加工。此类加工以往大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后繁复操作工艺。 数控相贯线切割机能十分方便的切割加工此类工件，无需操作者计算、编程，只需输入管道相贯系统的管子半径、相交角度等参数，机器**能自动切割出管子的相贯线、相贯线孔以及焊接坡口。数控管子相贯线切割机采用数字化控制，设备控制轴数有二至六轴等不同机型。每种机型在切割如工时实现控制轴联运，具有切割各种相贯线、相贯孔功能；定角坡口、定点坡口、变角坡口切割功能；管子不圆度和偏心补偿功能

圆管相贯线切割机

专用数控相贯线切割机是为满足圆管的相贯线切割而进行研发生产的。

其大特点：适用于大批量  相贯线切割；生产效率高，切割稳定，精度好。

基本功能：

1、能在主管上切割多个不同方向、不同直径的圆柱相贯线孔，满足支管轴线与主管轴线偏心和非偏心的垂直相交的条件。

2、能在支管端部切割圆柱相贯线端头，满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件。

3、能在圆管端部切割斜截端面。

4、能在圆管上切割焊接弯头，“虾米节”两端斜截断面。

5、能切割与环形主管相交的支管相贯线端头。

6、能切割变角度坡口面。

7、能在圆管上切割方孔、腰形孔。

8、能进行钢管截断。

开展趋势

跟着现代机械加工业地开展，对切开的质量、精度要求的不断进步，对进步出产效率、降低出产成本、具有高智能化的主动切开功用的要求也在进步。数控切开机的开展必须要习惯现代机械加工业开展的要求。

1、相贯线切开机的开展。从现在几种通用数控切开机应用状况来看，火焰相贯线切开机功用及功用已比较完善，其资料切开的局限性（只能切开碳钢管），切开速度慢，出产效率低，其适用规模逐渐在缩小，商场不行能有大的增加。

等离子相贯线切开机具有切开规模广（可切开一切金属资料），切开速度快，工作效率高等特色，未来的开展方向在于等离子电源技能的进步、数控体系与等离子切开配合问题，如电源功率的进步可切开更厚的板材；精细等离子技能的完善和进步可进步切开的速度、切面质量和切开精度；数控体系的完善和进步以习惯等离子切开，可有用进步工作效率和切开质量。

2、专用相贯线切开机的开展。相贯线切开机适用于各种管材上切开圆柱正交、斜交、偏疼交等相惯线孔、方孔、椭圆孔，并能在管子端部切开与之相交的相惯线。这种类型的设备广泛应用于金属结构件出产，电力设备、锅炉业、石油、化工等工业部门。

新戈派爬管式数控管道相贯线切开机

新戈派爬管式数控管道相贯线切开机(6张)

专用数控

圆管相贯线切开机

专用数控相贯线切开机是为满意圆管的相贯线切开而进行研制出产的。

其特色：适用于大批量  相贯线切开；出产效率高，切开安稳，精度好。

基本功用：

1、能在主管上切开多个不同方向、不同直径的圆柱相贯线孔，满意支管轴线与主管轴线偏疼和非偏疼的笔直相交的条件。

2、能在支管端部切开圆柱相贯线端头，满意支管轴线与主管轴线偏疼和非偏疼的笔直相交、倾斜相交的条件。

3、能在圆管端部切开斜截端面。

4、能在圆管上切开焊接弯头，“虾米节”两头斜切断面。

5、能切开与环形主管相交的支管相贯线端头。

6、能切开变角度坡口面。

7、能在圆管上切开方孔、腰形孔。

8、能进行钢管切断。

扩充功用：

使用根据管子切开机辅佐编程体系PIPE2002的三维节点展开功用，可以完成空间任意搭接的管子端头及中建管孔的切开。

异型管相贯线切开机

根据轻型化、漂亮及经济性的优点,钢结构中异型管(方管、椭圆管等)结构不断出现,而传统的切削加工方法因为加工款式简单、效率低现已无法满意复杂的异型管相贯线的加工需求。通过对圆管数控相贯线切开机的工装改造,即可完成复杂相贯的异型管切开加工,大大进步加工效率,处理了钢结构企业异型管加工难题。
