| 控制方式 | 数控 |
|---|---|
| 作用对象 | 金属 |
| 电流 | 交流 |
| 用途 | 切割 |
| 产品别名 | 齿条传动激光机 |
| 最大线割速度 | 300（mm/s） |
| 适用材质 | 各种金属管材切割雕花 |
| 最大刻线深度 | 5（mm） |
| 定位精度 | 0.01（mm） |
| 快进速度 | 60000（mm/min） |
| 切割头 | 单切割头 |
| 是否支持定做 | 是 |
| 品牌 | 千业 |
| 型号 | QY-800W |
千业激光设备有限公司

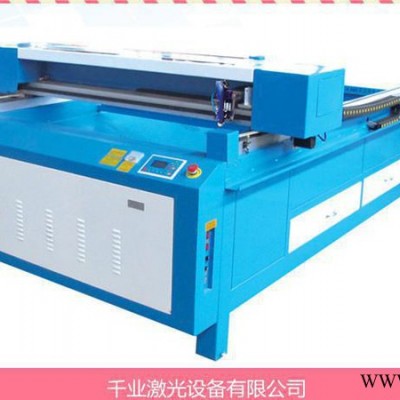

YAG-1325 800W激光切割机
————————————————
.关于机器描述：此款机器是我公司自行研发出的新一代先进的大幅面龙门式固体激光切割系统，该产品采用的是YAG固体激光光路系统，具有光学模式好、切缝小、精度高，机械随动切割头直接接触板材运动，激光焦距始终保持不变，切割速度、质量在整个工作面均匀一致。采用双导轨定位，滚珠丝杠传动。速度快、精度高、运行平稳、动态性能好、使用寿命长，机床纵、横运动方向上都没有超行程防撞限位开关和限位开关失灵后聚氨酯防撞挡条，最大限度地保证了机床操作的安全性，自动编程系统将图形文件直接生成加工程序，计算机模拟图形加工路径，自动套排料，提高了加工的效率和材料的利用率。该产品主要包括固体激光切割机主体，大功率激光电源，水冷柜及电脑操作控制柜四部分，具有结构紧凑、操作方便、光路稳定、功能独特等特点。
.关于机器特点：龙门结构合理，光路稳定，横梁采用铸造方式，整体结构坚固，改变以往悬臂结构，占地面积小，重量轻，抗变形，精度高。
高灵敏度美国进口随动激光切割头，切割头出光喷嘴锁紧环与金属板材表面接触，随金属板材表面高低，切割头做上下运动，实现等焦距切割加工。灵敏高，精准性好。
高精密滚珠丝杠运动系统与先进齿状自动送料工作台相结合。
采用先进德国进口伺服电机，提高切割的速度与稳定性。
.关于适用材料：不锈钢、碳钢等金属材料，
.关于适用行业：轮船制造，汽车制造，电梯制造；钣金，广告，厨具，刀具，五金等金属零件加工行业。
.关于激光参数：
机型 | Type | QY-YAG-500w |
最大加工范围 | Max working area | 1300mm×2500mm/51in×98in |
激光波长 | Laser wavelength | 1064m |
激光额定平均功率 | Rated power | 300-500w |
激光电源注入功率 | Laser power injection | 18kw |
水冷柜功率 | Water chiller power | 5HP |
X、Y轴定位精度 | X-axis and Y-axis location accuracy | ±0.05 |
X、Y轴重复定位精度 | X-axis and Y-axis repeat location accuracy | ±0.05 |
X、Y轴快速移动速度 | X-axis and Y-axis fast moving speed | 30m/min |
X、Y轴最大切割速度 | X-axis and Y-axis max cutting speed | 20m/min |
最小切割线宽 | Min cutting line width | 0.2mm |
最大切割速度 | Max cutting speed | 2100mm/min / 83in/min |
切割厚度 | cutting thickness | 0-6mm |
机床占地面积 | Machine dimension | 4.0m×2.5m×1.5m |
关于机器细节：
1.大功率水冷机（high power water chiller）：
2.进3美国进口激光头（laser head form the USA）：
3.口伺服电机（import servo motor）：
4.滚珠丝杠传动系统（ball screw serrate platform system）：
五、关于售后服：
1、整机保修壹年，终身维修；
2、免费安装、调试和对操作、维修人员培训；
3、免费提供升级软件
六、关于技术培训：
1、供方派人到需方现场培训（安装调试完设备后实施）。
2、培训人员：操作工，电器、机械维修人员，人数由需方自定。
3、培训内容：设备的安装调试及标记机的原理，组成和计算机常用知识。计算机编程、电气控制原理及设备日常维护等，并进行实际操作。设备常见故障排除培训，进一步熟悉设备，答疑，最后对培训人员进行考核。
七、关于质保服务：
（1）供方提供以下技术支持，指导需方进行安全正确使用、维护。
（2）设备的使用说明书、应用软件备份
（3）产品合格证。
保修期为12个月，时间从最终验收结果签署之日算起。保修期内免费维修，保修期外酌情收取维修费用。设备出现故障，反应时间为4小时，如有必要到现场，供方维修人员正常情况下在24小时内到达现场。
