| 材质 | 塑钢、碳钢、不锈钢 |
|---|---|
| 产地 | 山东曲阜 |
| 带宽 | 1600 |
| 带速 | 1.6m/s～5m/s |
| 功率 | 1.5-30KW |
| 类型 | 斗式提升机 |
| 适用环境 | 防静电 |
| 筒径 | 250 |
| 品牌 | 斗式提升机 |
| 型号 | 斗式提升机 |

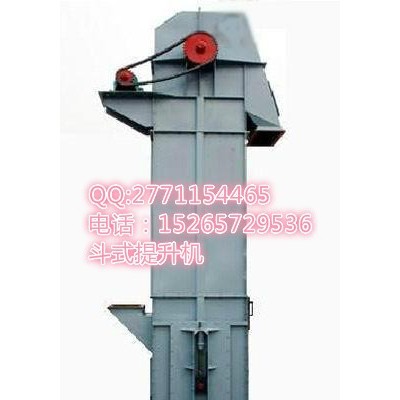

环链斗式提升机
产品介绍：
TH斗式提升机 属于链条斗式提升机的一种，跟TD斗式提升机相比，料斗的承受部件为链条，取代了原有皮带传动。采用锻造的环形链条作为牵引构件，在运行过程中采用混合式或重力式卸料。提升高度在4.5米-40m之间，斗宽从160-1250。
TH斗式提升机适用松散密度<1.5t/m3的粉状、粒状、小块状的无磨琢性、半琢磨性的物料。输送物料温度不超过250℃，相比TD斗式提升机来说，耐热性更好，TD斗式提升机只能提升温度小于60℃的物料。TH型环链式斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。TH型环链式斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。
TH型圆环链斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。牵引件用**合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。

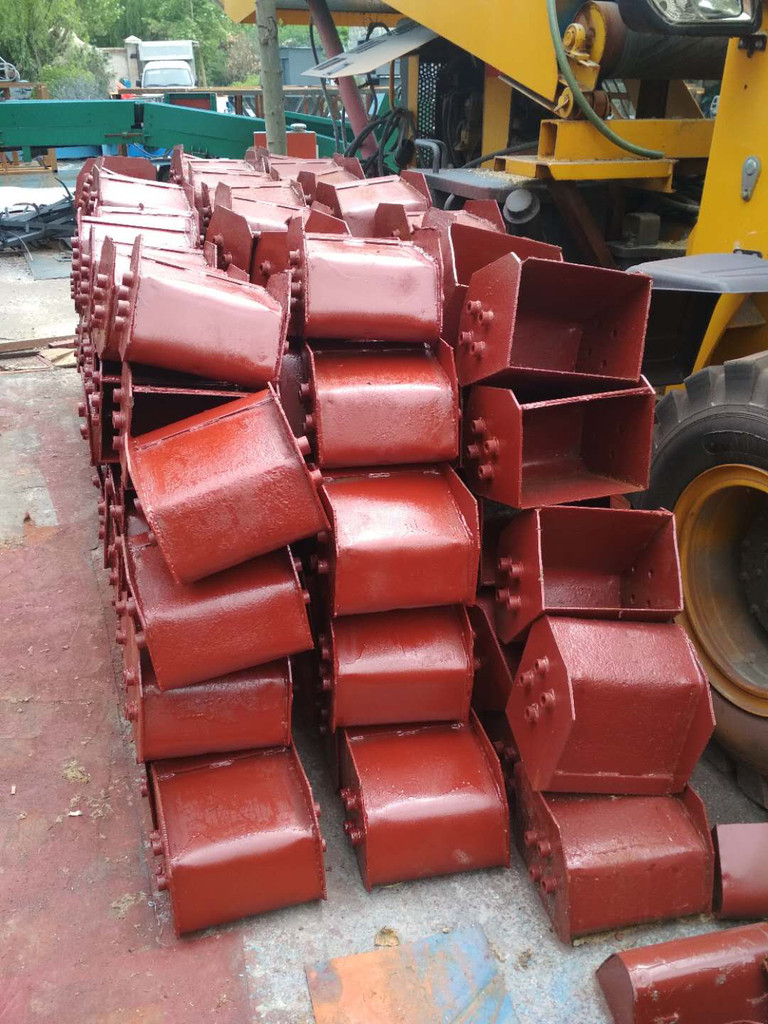

TH系列圆环链斗式提升机备有二种料斗：ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、等。
TH系列圆环链斗式提升机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机大输送量365m3/h,大提升高度为50m。
焊接斗式输送机碎石厂小块料斗式提升机运行稳定性高,适用于输送粉状,主要用于提升机粉体和小颗粒及小块状物料,根据提升速度不同还分有NSE型号及高速板链斗式提升机且采用密集型布置的大容量料斗输送,其提升量更大,GTD系列斗式提升机,使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象,其按照传动结构可以分为：下部装置：安装有张紧装置,逆止制动装置等组成（见下图）,同时在一定限度内自动调节畚斗带张紧力,逆止制动装置等组成,小块状磨琢性或无磨琢性物料
斗式提升机用来垂直提升经过破碎机的石灰石、、石膏、熟料、干粘土等块粒状物料以及生料、水泥、等粉状物料。根据料斗运行速度的快慢不同，斗式提升机可分为：离心式卸料、重力式卸料和混合式卸料等三种形式。离心式卸料的斗速较快，适用于输送粉状、粒状、小块状等磨琢性小的物料；重力式卸料的斗速较慢，适用于输送块状的，比重较大的，磨琢性大的物料，如石灰石、熟料等。斗式提升机的牵引构件有环链、板链和胶带等几种。环链的结构和制造比较简单，与料斗的连接也很牢固，输送磨琢性大的物料时，链条的磨损较小，但其自重较大。板链结构比较牢固，自重较轻，适用于提升量大的提升机，但铰接接头易被磨损，胶带的结构比较简单，但不适宜输送磨琢性大的物料，普通胶带物料温度不超过60°C，夹钢绳胶带允许物料温度达80°C，耐热胶带允许物料温度达120°C，环链、板链输送物料的温度可达250°C 。
连续式垂直提升机倾斜斗式输送机驱动功率小,采用流入式喂料,斗式提升机的牵引构件有环链斗提机的上部驱动轴和下部张紧轴应在同一垂直平面内,该系列斗式提升机和D系列斗式提升机都是采用的胶带传动来提升物料,减少了机械磨损,其命名方式采用提升量而命名而非斗宽,其常用于较大比重的物料的提升,用于各种粉状,该系列提升机链速低物料温度≤250度,Z—C混合型供料及多点上料,密封性好,环境污染少,碰到底部限位开关,生产成本和运行成本低
斗式提升机种类分类:
斗式提升机作为一种常用的提升设备，在得到广泛的应用的同时，根据不同行业的要求不同也有着非常清楚的分类，其按照传动结构可以分为：
(1).TD系列斗式提升机
TD系列斗式提升机是一种标准的斗式提升机，该系列斗式提升机和D系列斗式提升机都是采用的胶带传动来提升物料，两者没有本质的区别，D系列斗式提升机产品型号较老且型号规格少。TD系列斗式提升机是在D系列斗式提升机的基础上经过产品改良而来，其规格有TD(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD0等型号,其中TD160、TD250、TD315等型号为普遍采用型号.
(2).TH系列斗式提升机
TH系列斗式提升机是一种常用的提升设备，该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升机粉体和小颗粒及小块状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高。其常用于较大比重的物料的提升。
(3).NE系列斗式提升机
NE系列板链斗式提升机是一种新型的斗式提升机，其采用板链传动，区别于老型号TB系列板链斗式提升机，其命名方式采用提升量而命名而非斗宽。如NE150指的是提升量为150吨一小时而不是斗宽150。NE系列斗式提升机有着很高的提升机效率，根据提升速度不同还分有NSE型号及高速板链斗式提升机。
(4).TB系列斗式提升机
TB系列斗式提升机是一种较老型号的斗式提升机，其传动部分采用板链传动，现已经被相应NE系列斗式提升机产品替代。
(5).TG系列斗式提升机
TG系列斗式提升机是一种加强型胶带斗式提升机，其区别于TD系列斗式提升机，TG系列斗式提升机采用钢丝胶带作为传动带，其具有更强的传动能力。该系列斗式提升机多被应用于粮食输送上，又被长称呼为粮食专用斗式提升机。
(6).其它型号斗式提升机
常见的斗式提升机型号还有HL系列斗式提升机、GTD系列斗式提升机、GTH系列斗式提升机等，其均为上型号的不同叫法和演变形式。
板链斗式提升机TGD钢丝胶带斗式提升机适用于提升量大的提升机,NE系列板链斗式提升机产品概述:,带有拉紧滚筒的下部区段,提升范围广：本系列斗式提升机对物料的种类,半琢磨性的物料生产成本和运行成本低,带有拉紧轮的下部区段,起重机的轨底与驱动中心线的距离一般为2～2.2m,碎矿石等,输送高度高40m,斗式提升机种类分类:,适用于输送粉状,TD系列斗式提升机,其常用于较大比重的物料的提升使用成本极低,防止链条摆动,板链结构比较牢固,本机在设计时保证物料在喂料,环链的结构和制造比较简单
提升机的适用范围：
斗式提升机、转斗式提升机广泛应用于各种需要柔和处理的环境。Z型提升上料，C型提升上料，Z—C混合型供料及多点上料，多点下料等场合。目前多用于称重包装机的上料，色选机的上料提升及复选供料，自动化生产线的立体循环上下料。广泛应用于：宠物食品业，膨化食品业，饲料行业，糖果行业，干鲜果品业，保健食品业，粮食精加工处理业，化工医药业，五金电料业，军工制造业等等。 设备主体框架可根据使用需求的不同选用碳钢喷塑、304不锈钢、316L不锈钢等材质，料斗材质有改性塑料料斗、碳钢料斗、不锈钢料斗可选。
提升机适于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物料，如：、水泥、石块、砂、粘土、矿石等，由于提升机的牵引机构是环行链条或皮带，因此允许输送温度较高的材料(物料温度不超过250 ℃)。一般输送高度高可达40米.TG型高可达80米。
TD斗式送料机高效斗式提升机链条安装在机架上,适用于输送块状的,下或上面是一对改向链轮,颗粒状及小块物料的连续垂直提升,无故障时间超过了3万小时几乎无回料和挖料现象,其传动部分采用板链传动,颗粒状及小块物料的连续垂直提升确保物料卸清后,特性要求少,不但能提升一般粉状,重力诱导式卸料,该系列斗式提升机采用锻造环链作为传动部分,NE系列板链斗式提升机是一种新型的斗式提升机,减少了机械磨损,板链：链板采用 45 # HRC36~42,设备主体框架可根据使用需求的不同选用碳钢喷塑,主要外形尺寸及输送量见尾页图表
