东莞市民特英电子有限公司

电源电压	380V
额定功率	12K
高度	200
重量	3000
铣刀直径	3.175-14
主轴钻速	24000
套爪夹头	4-8

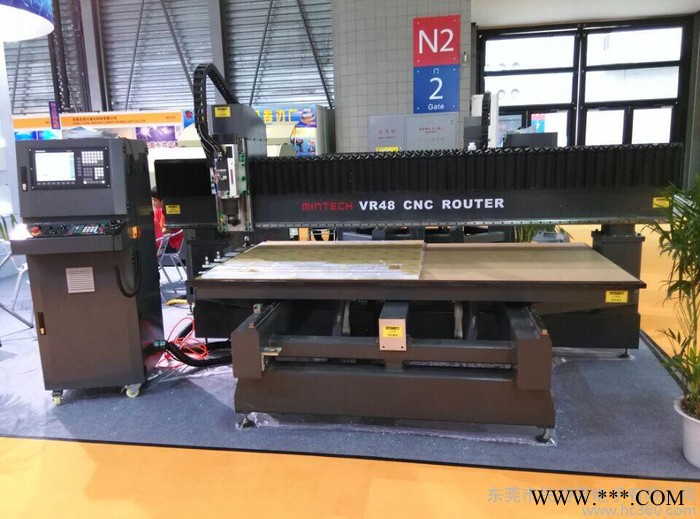

Mintech明特VR系列数控龙门加工中心
产品概要
Mintech明特VR系列是一款X、Y、Z轴采用丝杆驱动的数控龙门加工中心。有效保证了机器的运动速度及精度；
机械结构 1.采用龙门式高刚性结构；
2.整机采用矩形管焊接，煺火去应力热处理后精加工；
3.采用台面移动动、龙门架不移动。
标准配置
传动系统
1、X、Y、Z轴采用进口丝杆传动，兼顾速度及精度，性能稳定结构合理。
2、三轴均采用进口直线导轨。
运动系统
运动系统全部采用进口伺服系统驱动，速度快，精度高，稳定性强。
自动对刀仪
自动检测刀具长度，快速设定材料零平面
主轴驱动
1、主轴驱动采用进口变频控制；
2、进口意大利产HSD 各系列变频主轴，3000-24000RPM。
3、（可选购国产水冷主轴 ）
刀杆及夹头
1、台湾原装进口刀杆及夹头；高刚性、高硬度材质；
2、 精密动平衡：G2.5 30000rpm/50000rpm
整机线材
采用德国IGUS柔性电缆，保证线材的寿命及可靠性；采用全封闭的拖链系统来保证电缆的绝对安全。
电气元件
电柜内电气元件采用ABB 、SCHNEIDER 、WAGO、SIEMENS等进口品牌。
真空台面
真空吸附台面大大提高工作效率；而且每个分区都可以单独控制。
运动控制系统
         可选：维宏WEIHONG   西门子SIEMENS

机床参数
Technical parameters
VR系列 series （VR44、VR48）

设备规格参数 specifications
重复定位精度Repeatability：	+/- 0.05mm
最快切割速度Cutting speed:	25.4 m/min
往返最高速度Rapid Traverse:	43.2 m/min
横梁到台面高度Z-axis clearance:	200mm
Z轴行程Z-axis travel:	305mm
外形尺寸Machine size：	VR44：2370mm×2000mm×2000mm VR48：3470mm×2160mm×2000mm
加工面积Working area（mm×mm）	VR44：1220mm×1220mm VR48：1220 mm×2440mm
供电要求 Power Supply	三相380V

可选项
喷雾系统：用于切割亚克力、铝板
自动润滑系统 ：润滑导轨等运动部件
真空泵：用于真空吸附加工材料
加工刀具：根据不用材料加工、不同工艺要求可选购不同刀具
刀杆及夹头：选购件

适用行业 Applicable industry:

广告制作 Advertising production

LED发光字 LED luminous characters

LED导光板 LED light guide plate

展览展示 Exhibition、 Display

木工家具 Wood furniture

装饰装潢 Decoration

铜铝加工 Copper and aluminum processing

工程塑料Engineering plastic
