| 控制方式 | 数控 |
|---|---|
| 作用对象 | 金属 |
| 电流 | 交流 |
| 用途 | 切割 |
| 产品别名 | 光纤切割机 |
| 适用材质 | 切割多种中薄金属板材,**切割 0.5-5mm 碳钢板，还可切割不锈钢板、铝合金板、镀锌板、电解 |
| 定位精度 | ≤±0.02（mm） |
| 快进速度 | 3000（mm/min） |
| 切割头 | 光纤激光器 |
| 光纤 | 激光切割机 |
| 金属 | 激光切割机 |
| 不锈钢 | 激光切割机 |
| 品牌 | 精华 |
| 型号 | 1530 |
各位 亲，我司在：北京 上海 浙江 江苏 广东 广西 等重点省份设有实体展厅和售后服务人员。以及销售人员，具体地址请联系客服咨询。谢谢！！！
品牌：精华 型号：1530 质保期限：一年
设备主要参数：设备型号 JH-1530激光器类型 光纤激光器激光工作介质 光纤激光波长 1070 nm额定输出功率 750W光束质量 ＜0.373mrad有效切割范围 3000×1500(mm)工作台轴向定位精度 ≤±0.02mm/m工作台重复定位精度 ≤±0.02mm/m切割速度 ≤30m/min视材料而定工作台**大承载 1600KG电源额定参数 三相交流380V 50Hz设备用电功率 9KW总电源防护等级 IP54适用材料和行业应用 广泛应用于钣金加工、航空、航天、电子、电器、汽车、食品机械、纺织机械、工程机械、精密配件、轮船、冶金设备、电梯、家用电器、工艺礼品、工具加工、装饰、广告等领域。专业用于切割多种中薄金属板材,**切割 0.5-5mm 碳钢板，还可切割不锈钢板、铝合金板、镀锌板、电解板、硅钢、钛合金、镀铝锌板等多种金属材料。
产品优势：

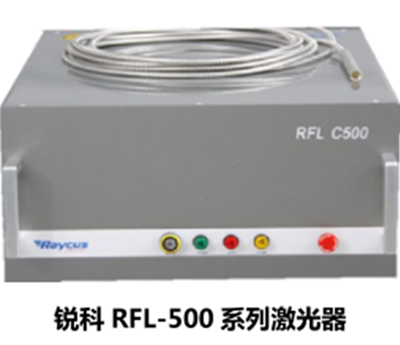

1.台湾上银原装丝杠及支线导辊和附件，稳定可靠；2.高效稳定的编程和控制系统，简单易学人性化，兼容多种 CAD 图纸格式，智能排料3.节省成本，自动切割路径匹配节省加工时间；4.产品能耗少，使用成本低；设备稳定性高，维护简单方便，维护成本低；5.无需模具，柔性加工，能满足各种异形工件加工要求6.高切割效率，高切割质量，无噪音；高速度，高效率，切割薄板每分钟速度可达数十米；切割边 缘质量好，变形小，外观平整，美观；7.日本安川高精度伺服电机，在确保加工效率和加工**的同时，大大提高了设备运行稳定性和可靠性；配置参数：1、锐科光纤激光器选用**大的光纤激光制造商，武汉RAYCUS公司的RFL系列500W光纤激光器。光纤激光器（Fiber Laser）是指用掺稀土元素玻璃光纤作为增益介质的激光器。在泵浦光的作用下光纤内极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”，当适当加入正反馈回路（构成谐振腔）便可形成激光振荡输出。
(1)光纤激光器技术规格：| 光学参数 | 单位 | 值 |
| 运行模式 | CW,QCW | |
| 中心辐射波长 | nm | 1070-1080 |
| 标准输出功率 | W | 500 |
| 光束质量 | Mm*mrad | 4 |
| 调制速度 | kHz | 5 |
| 传输光纤直径 | μｍ | ≥50 |
| 输出功率稳定度(长期) | % | ±2 |
| 电源 | VAC | 380 |
| 功耗(包括配套附件) | kW | 12 |
(2)主要特点:
· 卓越的光束质量(BPP）,全功率范围内恒定的 BP,使用长焦距依然可以获得很小的光斑· 特殊波长(1070nm),拥有切割如铝,铜,黄铜等高反射原料的独特能力· 激光器电光转化率约 25%,远大于 CO 2 ( ＜ 10%),大幅度降低了电能损耗· 激光通过光纤传输，基本无传输损耗· 模块化设计,"即插即用",外形小巧,安装方便,无需进行激光器及光束传输系统 维护· 激光源使用寿命 ＞ 10 万小时 **的光束质量，具有很小的发散角。独特的 QCS 接头设计，免去了国外产品使用 QBH 接头时需要加准直镜的弊端，发散角很小，维护简单无以伦比的产品寿命采用单芯结半导体泵浦激光器作为光纤激光器的泵浦源，光纤激光器具备长寿命的特点。较低的电耗，产品免维护光纤激光器具有优异的热性能，电光效率较高，节水节电，尤其重要的是可长期免维护使用，可节约大量维护经费和时间，提高工作效率。2、激光切割头 选用普雷斯特光纤激光切割头，具有 Z 轴随动功能。高度随动传感切割头采用电容式传感监测，提供稳定快速的切割高度自动调节功能。各式各样的喷嘴配套设计适用于多种焦距的镜片。可装备不同焦距的光学镜片。其焦距和喷嘴高度均可以灵活调节，包括 X-Y 方向的镜片及喷嘴同轴调整。
3、床身 JH-1530 系列切割机床身部分完全自主研发，床身底座由方管焊接，经由大型龙门铣床加工而成。对于大型机床床身我们有多年加工经验，每台床身粗加工之后都会放置 30天至 45 天自然失效，内部应力释放完全后再进行精加工，保证加工精度！每一台出厂的床身，导轨在 2.5 米的距离，平行度小于 0.02mm。有了扎实的床身，才能保证高效的，高精度的切割速度！4、控制箱 光纤激光切割机的电控箱单独配置，减少干扰，方便维护。为确保系统的稳定可靠，避免信号干扰，在电气工艺上，采取了以下措施来进行保障：1. 主电路元件与控制电路元件布局分块连线分流。2. 关键控制元件导线选用屏蔽线或双绞线。3. 电机与驱动器的连接采用单独出线口不与其它任何接线并行。4. I/O 接口板、控制器、传感器与其连接元器件近可能靠近。5. 设备上下层连接线采用航插电连接器和 Weidmuller 接线端子过度。5、安全防护系统 光纤激光器输出的激光，按照美国激光协会的激光分级标准划分为第四级，即较危险的激光级别，对人体有一定的伤害，因此，整套系统的安全防护措施**显得极为重要。 1、激光器防护部分 1)激光器部分标有图标，表明该处有激光输出，避免激光直射人体造成伤害； 2)激光器外表壳部分均有接地，避免设备外壳漏电导致人员伤害； 3) 为操作人员配备合适的激光防护眼镜，在整个操作过程中必须保持防护眼镜佩戴； 4) 操作设备之前，必须检查防护设备是否有磨损； 5) 在设备通电状态下，任何时间不允许用眼睛直视激光出光头；2、外部传输光纤防护部分1)工作站外部传输光纤部分，选用**的进口的滑轨滑轮及限位装置，来固定和导向激光光缆；2)传输光纤由特殊激光防护材料保护套保护，防止激光泄露；3) 传输光纤保护套部分装有激光漏保护，若因为光纤折断导致激光泄漏，激光泄漏传感器能够监视到激光泄漏情况，若发现泄漏立刻传输信号至控制中心，由控制中心停止激光输出并报警。

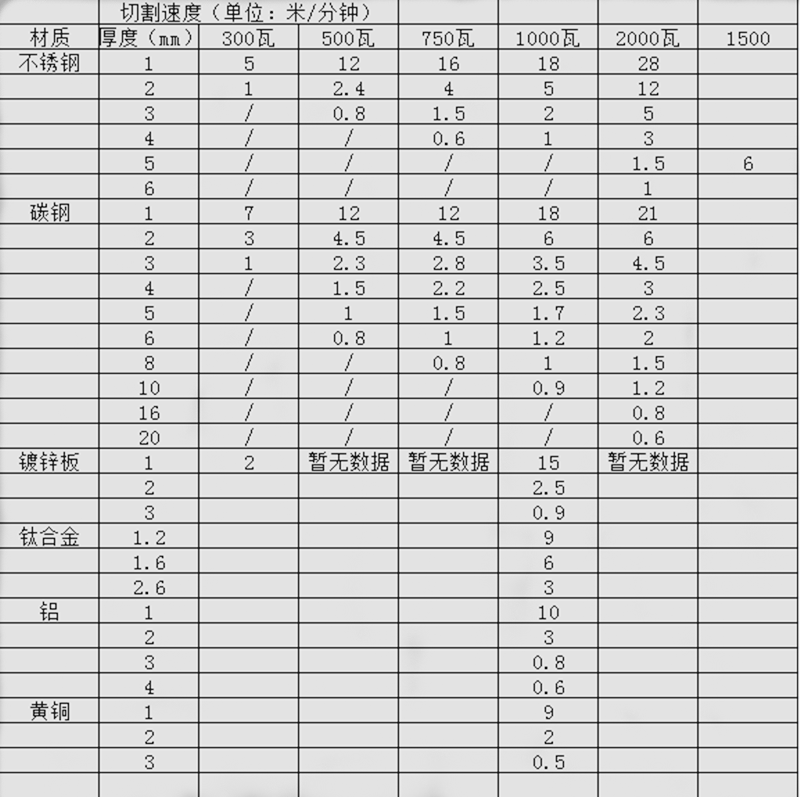

切割机切割厚度及速度
