TS-4C龙门式数控切割机（选配海宝系统，北京斯达特系统，上海交达系统等）　

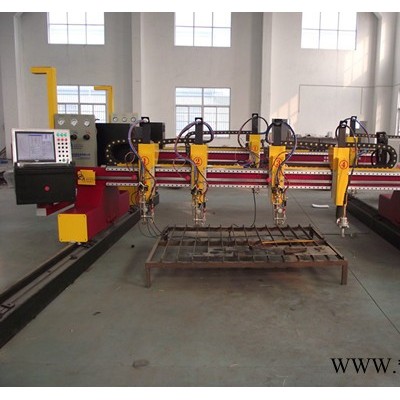

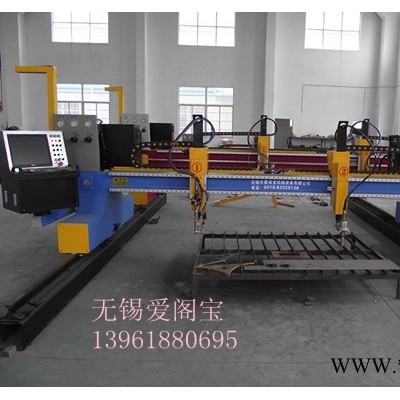

   外形如图所示。该型切割机为龙门式结构，横向跨度有3m、4m、5m、6m、8m等多种规格，均采用双边驱动，运行稳定，配置好，工作效率高，可用于各种碳钢、锰钢、不锈钢等金属材料的大、中、小型钢板下料。还可根据用户要求配置多把割炬，或配置成异型切割和直条切割两用切割方式，另可选配电容或等离子自动调高系统。

主要技术参数

  导轨间距　　　　　4000mm　　　　 有效切割宽度　　3200mm
  导轨长度　　　　　6000mm　　　　有效切割长度　   4500mm
  火焰割炬　　　　　1组　　　　　　   火焰切割厚度　　6-200mm
  等离子割炬　　　　1组　　　　　　   等离子切割厚度　视等离子电源而定
  移动精度　　　　　0.01mm/步　　      整机运行速度　  0-3500mm/min
  驱动方式　　　　　双边驱动　　　     自动调高行程　　0-230mm

产品主要特点

   1. 横梁：采用方管对焊结构，具有刚性好，精度高，自重轻，惯量小的特点。所有焊接件均振动时效去应力处理，有效的防止了结构变形；
  2. 纵、横向驱动：均采用精密齿轮齿条（7级精度）传动。横向导轨采用台湾进口的直线导轨，纵向导轨是由精密加工的特质钢轨制成，保证了切割机的运行平稳，精度高，且经久耐用，清洁美观；减速采用行星齿轮减速器，可以非常**的保证运动的精度和平衡度；
  3. 纵向驱动架（端架）：两端装有水平导向轮，可调整驱动架底部偏心轮对导轨的压紧程度，使整机在运动中保持稳定的导向。装有除尘器，随时刮扫积聚在导轨表面的杂物；导轨采用磨床加工，表面可当镜子照。
  4. 驱动系统为进口私服驱动，根据用户需要可选用世界**产品——进口日本松下交流伺服驱动/国产伺服驱动，使整机更加运行平稳，速度变速范围更宽，加速时间短；
  5. 升降体采用铝合金结构体，升降导向采用直线导轨，升降提升采用滚珠丝杠提升；
  6. 简单易用的自动编程系统,使数控编程不再复杂,轻而易举；


主要技术指标

  1. 切割形状：　可编程切割直线和圆弧构成的任意平面形状钢板零件；
  2. 切割精度**标准JB/T10045.3-99；
  3. 切割宽度：　4m、5m、6m等多种规格可选；
  4. 轨道长度：　标配6米，还可根据用户要求定制加长3m/节；
  5. 驱动方式：　双边驱动；
  6. 割炬配置：　标配1把，可选配火焰或者等离子割炬，还可根据用户需求进行定制；
  7. 切割厚度：　火焰**大可切割200mm，等离子切割厚度视所选电源大小而定；
  8. 点火调高：　自动点火、电动调高，根据用户要求可选配电容式或弧压式自动调高；
  9. 数控系统：　美资斯达特（上海交达或美国海宝）
 10. 数控编程： 基于AutoCAD的全自动图形化编程软件；
 11. 切割气体： 氧气+**或丙烷；

TS-4C龙门数控火焰等离子切割机 高端配置型

其主要功能特点是：控制系统、驱动系统、气路系统、自动调高系统等均按用户要求配置，如美国海宝EDGE   DGEⅡ，西班牙FAGOR 8035M/GP，北京斯达特SH-2000等数控系统，日本松下交流伺服，德国减速器，德国自动调高系统，意大利Fitt气管，美国捷瑞割炬，美国ASCO电磁阀等等。给您更大的空间选择真正合适的机床配置，我们将全程为您提供技术咨询服务。
